В догонку к написанному вчера посту www.drive2.ru/l/7416128/, решил дополнить информацию по шинам.
На легковых автомобилях индексы грузоподъемности и скорости выглядят следующим образом: например, 91 Н, где
91 – означает индекс нагрузки на шину.
Н – максимальный скоростной режим.
Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. На грузовых шинах индексы грузоподъемности и скорости выглядят так: например, 149/145 L, где
149 – означает индекс нагрузки на шину при одинарной ошиновке.
145 – указывает индекс нагрузки при двойной ошиновке.
L – определяет максимальный скоростной режим.
Если радиальная шина не промаркирована, то по умолчанию ее скоростной режим не должен превышать 110 км/ч.
Восстановленные шины также не должны использоваться при скоростях свыше 110 км/ч.
Шины специального назначения, для особо тяжелых условий эксплуатации имеют соответствующие скоростные ограничения в обязательном порядке указанные на боковине.
Ниже приведены таблицы, в которых указывается максимально допустимая грузоподъемность и скорость для каждого значения индексов.
Выбор автомобильных шин всегда является ответственным моментом в жизни каждого автомобилиста. Но для самостоятельного выбора правильных автомобильных покрышек необходимо знать особенности конструкции и разбираться в основных маркировках, которые нанесены на каждую автомобильную шину.
На всех автомобильных шинах приняты следующие комбинации обозначения главных параметров:
P 185/65 R14 86 Н
P 185/65 R14 86 H
- P – обозначение типа автомобиля, для которого предназначены данные шины. «P или Passanger» – легковой, «LT или Light Truck» – легкогрузовой и т.д.
P 185/65 R14 86 Н
- 185 – значение ширины профиля автошины, мм.
P 185/ 65 R14 86 Н
- 65 – значение высоты профиля автошины, измеряется в %-ом отношении к ширине. В случае указания типоразмера без высоты, например 175 R13, высота принимается равной 80-82% (полнопрофильные шины).
P 185/65 R14 86 Н
- R – конструкция автошины, выделяют радиальные (R) и диагональные (D). Радиальная конструкция характеризуется параллельным расположением прорезиненных нитей корда, диагональная конструкция – расположением нитей внахлест.
P 185/65 R 14 86 Н
- 14 – расстояние между внутренними краями шины т.е. ее внутренний диаметр, рассчитывается в дюймах.
P 185/65 R14 86 Н
- 86 – коэффициент или индекс нагрузки. Указывает значение допустимой нагрузки на одну шину в кг.
| Индекс нагрузки | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 250 | 257 | 265 | 272 | 280 | 290 | 300 | 307 | 315 | 325 |
| Индекс нагрузки | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 335 | 345 | 355 | 365 | 375 | 387 | 400 | 412 | 426 | 437 |
| Индекс нагрузки | 80 | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 450 | 462 | 475 | 487 | 500 | 515 | 530 | 545 | 560 | 580 |
| Индекс нагрузки | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 600 | 615 | 630 | 650 | 670 | 690 | 710 | 730 | 750 | 775 |
| Индекс нагрузки | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | 109 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 800 | 825 | 850 | 875 | 900 | 925 | 950 | 975 | 1000 | 1030 |
| Индекс нагрузки | 110 | 111 | 112 | 113 | 114 | 115 | 116 | 117 | 118 | 119 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 1060 | 1090 | 1120 | 1150 | 1180 | 1215 | 1250 | 1285 | 1320 | 1360 |
| Индекс нагрузки | 120 | 121 | 122 | 123 | 124 | 125 | 126 | 127 | 128 | 129 |
|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Нагрузка (в кг.) | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 |
P 185/65 R14 86 Н

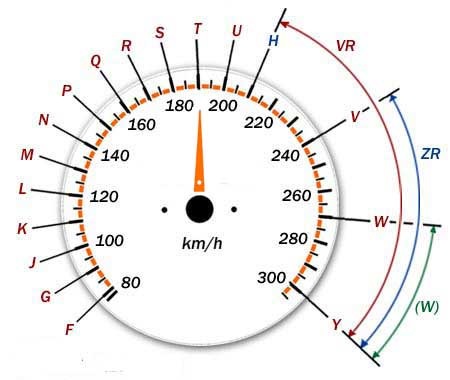

- H – коэффициент или индекс скорости. Указывает значение максимально допустимой скорости, при которой возможно безопасное движение.
| Индекс скорости | J | K | L | M | N | P | Q | R | S | T | U | H | V | VR | W | Y | ZR |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мах. Скорость (км/ч) | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 240 | >210 | 270 | 300 | >240 |
Дополнительные параметры:
Extra Load (XL) – усиленная модель, индекс нагрузки таких шин выше на 3 единицы в сравнении с простыми шинами аналогичного типоразмера.
Reinforced (C) – обозначение шин повышенной прочности, чаще всего относится к легкогрузовым моделям.
All Season (AS), Тous terrain – всесезонные шины.
Any weather (AW) – всепогодные шины. Нередко вместо буквенных символов используются значки (снежинка, тучка, солнышко и т. д.).
Mudd & Snow (M&S) – шины специально разработанные, как для зимнего, так и всесезонного использования.
DA (Штамп) – обозначение шин, с незначительными производственными дефектами, не препятствующими безопасной эксплуатации.
DOT – одобрено Министерством транспорта США.
E – одобрено Европейской Экономической Комиссией.
Inside – обозначение ассиметричных шин. Надпись Inside при установке должна быть с внутренней стороны автомобиля.
Outside – обозначение ассиметричных шин. Надпись Outside при установке должна быть с внешней стороны автомобиля.
Left – шины с данной маркировкой должны установливаться только с левой стороны.
Right – шины с данной маркировкой должны установливаться только с правой стороны.
Made in Germany – обозначение страны производителя.
Max Pressure – максимально допустимое давление в шине, в кПа.
PSI – Индекс давления от 20 до 85 (только для шин с индексом “С”).
Aqua, Aquatred, Rain, Aquacontact, Water, или значок «зонтик» – означает, что шины разработаны для дождливой погоды и эффективно препятствуют возникновению эффекта аквапланирования.
Regroovable – указывается в случае наличия возможности углубить рисунок протектора методом нарезки.
Retread – восстановленные шины.
Rotation – направленные шины, направление вращения указавается стрелкой на боковине шины.
Steel – означает, что шины оснащены металлическим кордом.
Temperature – температурный режим, предусмотренный для конкретной модели, существует три категории: А, В и С.
Treadwear, TWI – коэффициент или индекс износоустойчивости, определяется по отношению к "базовой шине", для которой он равен 100.
Traction – коэффициент сцепления, как и температурный режим делится на 3 категории: А, В и С. Коэффициент А имеют наибольшее значение.
Tread – говорит о том, что шина состоит из 5-и слоев: слой искусственного шелка + 2 слоя стального корда +2 слоя нейлона. Применяется в США.
Tubeless (TL) – обозначение бескамерных шин. Если данная маркировка отсутствует, использование шины возможно исключительно с камерой.
Tube Type (TT) – эксплуатация возможна исключительно с камерой.
В этом разделе мы поможем вам разобраться, как маркируются шины и расскажем, как выглядит маркировка шин и что означают надписи на боковине, а также что такое типоразмер шины.
Типоразмер шины
Он написан на боковине шины. Например, маркировка: 195/65 R15 91T
195 — так обозначается ширина шины в типоразмере, в мм.
65 — этот параметр в маркировке шин означает процентное отношение высоты профиля шины к её ширине (в нашем случае 65%). Параметр определяет высоту шины при данной ширине шины.
Обратите внимание, что при увеличении ширины шины, при том же значении профиля, увеличивается и высота шины! Точные значения изменений размера можно рассчитать воспользовавшись «шинным калькулятором»
Калькулятор позволяет рассчитывать не только внешние размеры автошины, но и рассчитать необходимую ширину диска.
Если этой цифры нет в маркировке на боковине шины (например 195/ R 15), то это значение равно 80% и такая шина называется «полнопрофильной»
R — в типоразмере покрышки означает конструкцию шины — радиальная. Многие автолюбители ошибочно думают, что R — обозначает радиус шины. Легковых шин с диагональной конструкцией уже практически не выпускается.
15 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр автошины, а не радиус).
91 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.
С помощью таблицы можно узнать максимальную нагрузку в килограммах, при которой производитель шины гарантирует, что шина не разрушится и будет показывать заданные заводом-изготовителем характеристики.
| 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 85 | |
| (в кг.) | 335 | 345 | 355 | 365 | 375 | 387 | 400 | 412 | 426 | 437 | 460 | 462 | 475 | 787 | 500 | 515 |
| 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 | 100 | |
| (в кг.) | 515 | 530 | 545 | 560 | 580 | 600 | 615 | 630 | 650 | 670 | 690 | 710 | 730 | 750 | 775 | 800 |
| 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 110 | 111 | 113 | 114 | 115 | 116 | |
| (в кг.) | 825 | 850 | 875 | 900 | 925 | 950 | 975 | 1000 | 1030 | 1060 | 1090 | 1150 | 1180 | 1215 | 1250 |
| 117 | 118 | 119 | 120 | 121 | 122 | 123 | 124 | 125 | 126 | 127 | 128 | 129 | 130 | |
| (в кг.) | 1285 | 1320 | 1360 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 |
На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.
Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 195/70 R15 C, (8 слоёв, грузовая шина).
T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
| J | K | L | M | N | P | Q | R | S | T | U | H | V | VR | W | Y | ZR | |
| (км/ч) | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 240 | >210 | 270 | 300 | >240 |
Американская маркировка шин
Существуют два типа маркировки американских шин.
Американское обозначение типоразмера.
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R14 или LT 235/75 R15.
И другая маркировка шин, которая принципиально отличается от европейской.
Например: 31х10.5 R15
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.
Дополнительные обозначения в маркировке, применяемые производителями шин
M&S ( Mud + Snow — грязь плюс снег). Эта маркировка на шине означает, что данные шины специально сконструированы как зимние или всесезонные.
All Season — всесезонная шина, предназначенная для круглогодичного использования.
Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
Tubeless — бескамерная шина. Если этой надписи нет в маркировке, то шина может использоваться только с камерой.
Tube Type — шина должна эксплуатироваться с камерой.
MAX PRESSURE — максимально допустимое давление в шине, в кПа.
RAIN, WATER, AQUA (или пиктограмма «зонтик» в маркировке на боковине шины) — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
