Дождался более менее хорошей погоды и решился все таки поменять ДПКВ (почти неделю новый лежал, ждал своей учести).
Код датчика: 10456515 (96418382)
Везде во всех инструкциях по ремонту сказано, что для замены ДПКВ необходимо снимать компрессор кондиционера и насос ГУРа (да и кто менял, говорили то же самое). Но надежда была все таки, что поменять этот датчик можно и без снятия этих элементов.
И вот вчера я набрел на одну темку на форуме, где один человек с ником totenhed рассказал, что можно поменять ДПКВ ничего не снимая.
Естественно меня это взбодрило 🙂 Потому как мои догадки подтвердились!
Взял я датчик и пошел к машине…
У меня небыло достаточно инструментов (тот набор, что описал totenhed), но я все же думал, что справлюсь и обычными ключами.
И так, начнем!
1. Отсоединяем клемму массы от аккумулятора.
2. Отсоединяем разъем ДПКВ (как это сделать я описывал здесь).
При откручивании данного болта было очень много мата, но поскольку я все это делал в одиночку, то все психи творились в голове 🙂
Его реально очень сложно вывернуть, потому что подобраться к нему практически невозможно (хотя руки у меня не большого размера). Нужна ювелирная работа, чтобы засунуть руку и ключик и еще фонариком посветить. И пытаться при этом вывернуть болтик.
После того, как через пару часов мата и ковыряния я все таки сдвинул болт с мертвой точки, я прокрутил его примерно на половину и потом уже аккуратно выворачивал рукой, чтобы не уронить.
Будьте аккуратны! При выворачивании болтик может упасть в недра крепежного кронштейна и хрен потом его оттуда вытащишь (меня к счастью это не коснулось).
После откручивания болтика, достаем датчик и тянем за провод, чтобы вытащить его полностью.
После изъятия датчика из недр крепежного кронштейна я был немного шокирован его состоянием.
Он был просто весь в масляной грязи в перемешку с металлической стружкой (кстати откуда она вообще там взялаась?)
Почистил старый датчик и сравнил с новым. Отличия есть (незнаю, насколько это фатально).

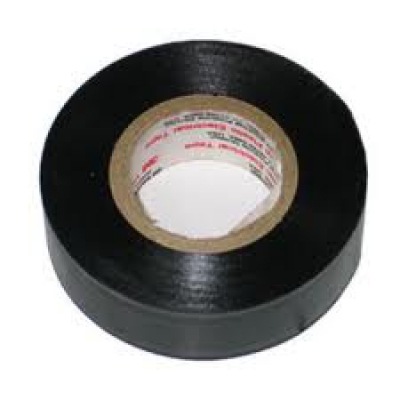

Взял новый датчик и замотал его разъем куском изоленты, чтобы при просовывании через все щели он не загрязнился.
Далее все в обратном порядке: засовываем разъем туда, где был датчик. Пытаемся проводом вытолкать разъем датчика слевой стороны между кожухом ремня ГРМ и кронштейном крепежа насоса ГУРа.
Еще вот очень полезная статья, где кстати тоже этот датчик делали без снятия навесного оборудования (машина другая, но двигатель почти такой же): Замена и ремонт датчика положения коленчатого вала, мотор x20xev 97года выпуска.
Всем спасибо за внимание! Не забываем нажимать кнопку "Нравится" и "Рекомендую", если считаете статью полезной!
Влияние датчика положения коленвала на работу силовой установки крайне велико. При выходе его из строя электронный блок управления двигателем теряет возможность подавать команды.
Это приводит к остановке мотора и невозможности его запуска.
Назначение датчика коленвала
Датчик коленвала Дэу Нексия служит для определения скорости вращения и положения коленчатого вала. По поступающим от него данным ЭБУ определяет движение поршней. По получаемой информации в главном модуле формируются все управляющие сигналы.
Роль ДПКВ крайне важна для работы мотора. Выход датчика из строя способен полностью обездвижить автомобиль.
Расположение датчика коленвала на Дэу Нексия
На автомобиле Дэу Нексия с двигателем на 8 клапанов датчик размещается у шкива коленчатого вала. Место, где находится ДПКВ, располагается напротив зубчатого диска.
На Дэу Нексия с мотором на 16 клапанов датчик стоит под масляным фильтром. Он расположен в блоке цилиндров. Его место находится поближе к маховику.
Стоимость датчика
На Дэу Нексия с восьмиклапанным мотором используется оригинальный датчик положения коленвала General Motors 96183235. Цена на такой ДПКВ составляет 1000-2500 рублей.
На шестнадцатиклапанных Дэу Нексия стоит фирменный датчик положения коленвала General Motors 96253542. На части авто также встречаются ДПКВ с артикульными номерами 25182450 и 96434780. Цена за оригинальное изделие составляет от800 до 3000 рублей. При невозможности купить фирменный ДПКВ рекомендуется присмотреться к аналогам. Наилучшие из них представлены в таблицах ниже.
Таблица — Оптимальные аналоги родного датчика коленвала восьмиклапанной Дэу Нексия
| Бренд фирмы | Артикульный номер | Ориентировочная стоимость, рубль |
|---|---|---|
| CRB | 13040280 | 600-1000 |
| Delphi | SS10895 | 1200-1400 |
| Mobiletron | CSK003 | 800-1200 |
| Intermotor | 18925 | 750-1100 |
| Facet | 90272 | 1300-1800 |
Таблица — Наилучшие альтернативы фирменного датчика коленвала шестнадцатиклапанной Дэу Нексия
| Производитель | Каталожный номер | Примерная цена, рубль |
|---|---|---|
| ERA | 550171 | 800-1250 |
| FAE | 79364 | 1300-1900 |
| Delphi | SS10894 | 1150-1700 |
| Febi | 33508 | 1400-2100 |
| Mobiletron | CSK007 | 750-1150 |
Методы проверки датчика коленвала
Для проверки датчика необходимо в первую очередь визуально его осмотреть. Любые трещины и прочие механические повреждения говорят о неисправности ДПКВ. Также немаловажно проверить состояние контактов. Они не должны быть окисленными или загрязненными.
Можно проверить датчик положения коленчатого вала с помощью мультиметра или омметра. Для этого следует померить сопротивление между контактами. В норме оно должно составлять 500-6000 Ом.
В некоторых случаях ДПКВ требуется адаптация. В таком случае требуется подключиться к OBD-II с помощью ноутбука или сканера. Следуя указания программного обеспечения можно выполнить адаптацию датчика.
Требуемые инструменты
Для того, чтобы замена датчика коленчатого вала прошла успешно, требуется заранее подготовить перечень инструментов из таблицы ниже.
Таблица — Инструменты необходимые для замены датчика коленвала
| Название | Примечание |
|---|---|
| Шестигранный ключ | "на 5" |
| Домкрат | Винтовой |
| Ключ баллонный | Для снятия и установи колес |
| Отвертка | Плоская, средних размеров |
| Вороток | С трещоткой и удлинителем |
| Головка | "на 4", "на 10" |
| Рожковый гаечный ключ | "на 7", "на 10" |
| Молоток | Средних размеров |
| Накидной ключ | "на 13", "на 15" |
| Проникающая смазка | Для борьбы с прикипевшими соединениями |
| Ветошь и металлическая щетка | Для зачистки грязных поверхностей |
Самостоятельная замена датчика на восьмиклапанной Дэу Нексия
Замена датчика положения коленчатого вала на Дэу Нексия выполняется согласно инструкции ниже.
- Обесточить бортовую сеть.
- Демонтировать правый грязезащитный щиток.
- Рассоединить клеммную колодку.
- Шестигранным ключом открутить болт, который фиксирует датчик.
- Установить новый датчик в порядке обратном снятию.
Замена датчика своими руками на Дэу Нексия
Для того, чтобы заменить ДПКВ на Дэу Нексия, необходимо следовать нижеприложенному алгоритму.
- Отсоединить минусовую клемму от аккумуляторной батареи.
- Отсоединить клеммную колодку.
- Демонтировать защиту двигателя.
- Открутить винт, который крепит датчик положения коленчатого вала.
- Вынуть датчик с посадочного места.
- Перед установкой нового ДПКВ требуется проверить наличие и состояние уплотнительного кольца.
- Собрать все в обратном порядке.
Инструменты:
- Шестигранный ключ 5 мм
- Домкрат винтовой
- Балонный ключ
- Отвертка плоская средняя
- Ключ трещоточный
- Удлинитель
- Головка 4 мм
- Головка 10 мм
- Гаечный ключ рожковый 7 мм
- Гаечный ключ рожковый 10 мм
- Молоток средний
- Бородок
Детали и расходники:
- Датчик положения коленчатого вала (96253542 – для двигателя F16D3 или 96183235 – для двигателя A15SMS, при необходимости)
- Уплотнительное кольцо датчика положения коленчатого вала (при необходимости, только для двигателей F16D3)
- Противооткатный упор
Примечания:
Снимайте датчик для проверки или замены, а также при ремонте двигателя. Работу выполняйте на смотровой канаве или эстакаде.
Снятие и установка датчика положения коленчатого вала двигателя F16D3
1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.
2. На автомобиле с двигателем F16D3 при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.
3. Снимите правый грязезащитный щиток, как описано здесь.
4. Снизу автомобиля шестигранным ключом на 5 мм отверните винт крепления датчика к блоку цилиндров.
5. Выньте датчик из гнезда в блоке цилиндров.
6. Соединение уплотнено резиновым кольцом. Перед установкой датчика проверьте состояние кольца.
Примечание:
При его повреждении (трещины, разрывы, замятия) или потере эластичных свойств резины замените кольцо новым.
7. Установите датчик положения коленчатого вала в обратной последовательности.
Снятие и установка датчика положения коленчатого вала двигателя A15SMS
1. Снимите правый грязезащитный щиток, как описано здесь.
2. Отсоедините провод от клеммы "минус" аккумуляторной батареи.
3. Снизу автомобиля с двигателем A15SMS при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.
4. Шестигранным ключом на 5 мм отверните винт крепления датчика к корпусу масляного насоса.
5. Выньте датчик из гнезда в корпусе масляного насоса.
6. Установите датчик положения коленчатого вала в обратной последовательности.
