Датчик температуры масла акпп

Автоматическая трансмиссия представляет собой достаточно сложно устроенный технический узел. Он включает в себя несколько сотен составляющих, которые взаимодействуют друг с другом и обеспечивают ровный и комфортный разгон машины в различных ездовых режимах. Одним из таких элементов является датчик температуры масла АКПП. О том, зачем он нужен и как он работает, читайте в этой статье.

Строгая необходимость

Коробка-автомат устроена таким образом, что практически все манипуляции в ней происходят при помощи масла, нагнетаемого под давлением. Нагнетает давление специальный масляный насос, который по своему строению и устройству напоминает помпу охлаждения двигателя и работает аналогично.

Масло циркулирует с невероятной скоростью. Чтобы хотя бы примерно представить, какова эта скорость, необходимо открыть кран с водой и в воображении увеличить давление и напор этой воды в несколько десятков раз.

У неопытного автомобилиста, да и вообще человека, который не ремонтирует коробки-автомат самостоятельно, возникнет закономерный вопрос: зачем же нужно столь высокое давление, и почему оно так полезно при работе коробки-автомат?

На самом деле все движения фрикционов, которые по принципу работы походят на шестеренчатые валы механических трансмиссий, осуществляются именно за счет мощной струи масла. Это масло проходит по системе автоматически перекрывающихся каналов, называемых соленоидами. В зависимости от того, какой путь для масла предоставляет соленоид, фрикционы под напором передвигаются таким образом, что в итоге из них образуются пакеты, определенным образом соединяющие двигатель и колеса.

При работе коробки-автомат масло нагревается неизбежно: это вызвано одновременно большим давлением в масляных каналах и сильным трением, достигаемым при соединении фрикционов и их синхронном движении. Датчик температуры позволяет блоку управления коробкой-автомат получать данные о том, в каком состоянии находится техническая жидкость в картере и насколько работоспособен весь функциональный блок.

Как это работает?

Вообще говоря, смысл той роли, которую выполняет температурный датчик коробки-автомат, достаточно прозрачен. Если по каким-либо причинам температура жидкости превышает запрограммированный порог, то блок управления принимает цепочку решений. Эти решения направлены на информирование водителя о том, что возникла проблема, и выработку действий по восстановлению работоспособности коробки-автомат и ее реабилитации.

К примеру, на большинстве автомобилей приборная панель оборудуется индикатором перегрева коробки-автомат. Как только датчик срабатывает и дает сигнал блоку управления, тот выводит информацию на панель приборов, и водитель уже понимает, что что-то пошло не так.

На наиболее современных моделях трансмиссий реализован специальный алгоритм, который в экстренных случаях позволяет привести трансмиссию в состояние нормы. К примеру, передачи начинают переключаться более плавно, а максимальная скорость машины снижается. Вдобавок ко всему режим работы двигателя становится таким, чтобы трансмиссия не подвергалась чрезмерным нагрузкам.

Читайте также:  Как поменять ручку акпп

Для многих остается непонятным, где располагается такой датчик, и как он выглядит. На вид такое устройство представляет собой небольшой металлический цилиндр. Этот цилиндр имеет на выходе несколько проводов, которые подсоединяются к источнику питания и блоку управления, а вернее, его входным радиоканалам. Устройство находится в картере трансмиссии — там располагается наибольшее количество масла, и контролировать его температуру таким образом намного проще и рациональнее.

Резюме

Современные коробки-автомат в обязательном порядке оборудуются столь полезным устройством, как датчик температуры масла АКПП. Благодаря этому, многократно снижается риск вывести трансмиссию из строя, а срок службы всех функциональных элементов увеличивается в разы.

Как всегда все мои доработки откладываются надолго и вот опять прошло полтора года и я поставил последнюю доработку в систему охлаждения АКПП 01M. Это внешний датчик температуры масла. Для этого был куплен датчик компании Depo 60 мм. с варнингами и пиками, тонированным стеклом и двумя видами подсветки.

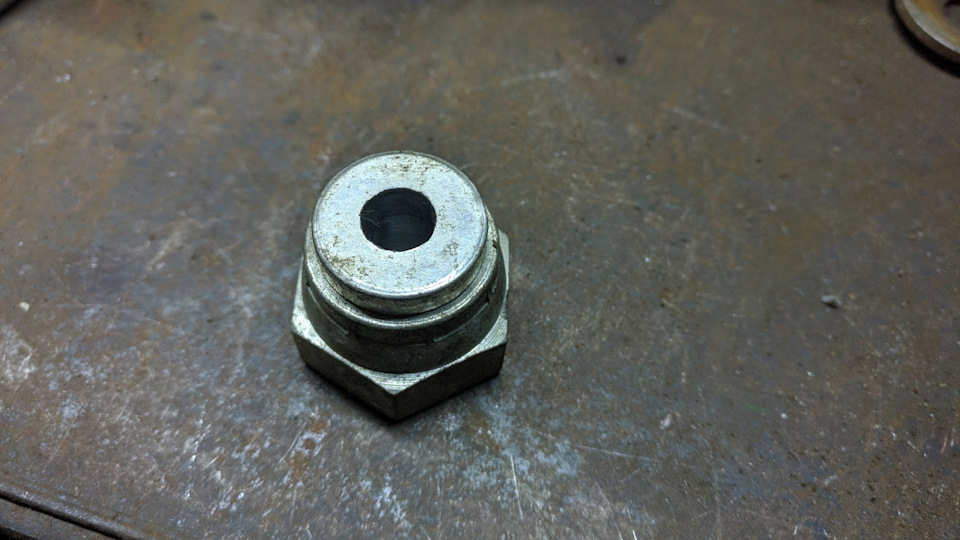

Для установки сенсора датчика в заглушке, которую я специально установил в предыдущей записи, необходимо нарезать резьбу 18-27NTP. Для этого необходимо сверло 8,5 мм и метчик 18-27NTP.

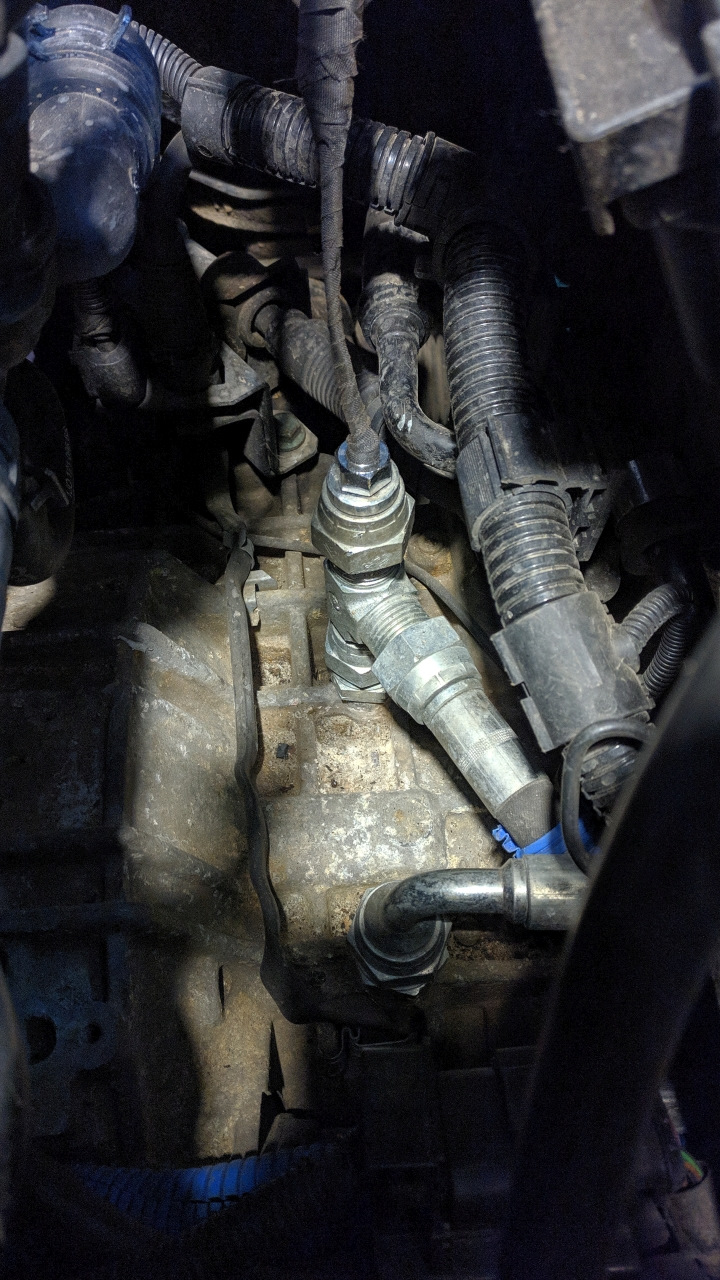

Сенсор вкрутил на синий фиксатор резьбы. Подключил к заранее протянутому проводу из салона.

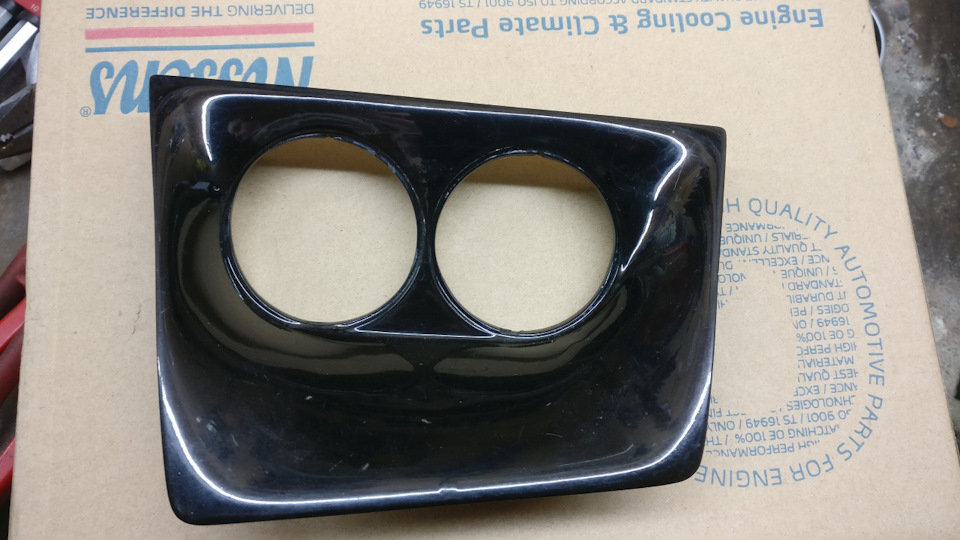

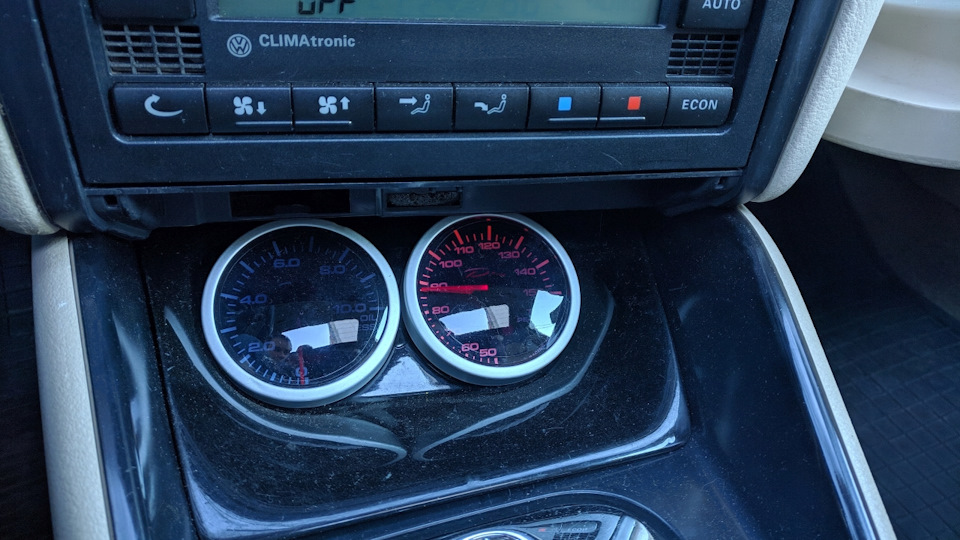

Долго выбирал куда поставить датчик и тут мне попался самодельный подиум, который продавал primaan . Он отлично встает вместо пепельницы. Постоянно на данные показания смотреть нет смысла, а просто глянуть на температуру очень удобно.

Сравнивал показания данного датчика и датчика установленного в коробке по ноутбуку, разница пару градусов всего. Покатавшись немного при уличной температуре в +18 C°, температура масла не превысила +103 C°. Теперь удобно смотреть когда пора прекратить наваливать и дать коробке немного остыть. Вторым на подиуме стоит пока не подключенный датчик давления масла, думаю поставить его на двигатель.

Дальше планирую переставить радиатор в другое место и посмотреть как вырастет температура. В нижней части, где сейчас стоит радиатор, обдув самый отличный, но скоро туда придется ставить фронтальный интеркулер. И вообще по коробке скоро будут глобальные изменения, но об этом потом, надеюсь не через несколько лет.

Гидромеханическая коробка автомат является наиболее распространенным типом АКПП. Работает данный агрегат благодаря тому, что в клапанной плите (гидроблоке) перераспределяется рабочая трансмиссионная жидкость ATF.

Если просто, переключение передач и активация различных режимов становится возможным благодаря подаче трансмиссионного масла под давлением по специальным каналам гидроблока. При этом распределение потоков ATF происходит под управлением электронного блока посредством открытия и закрытия специальных клапанов (соленоидов АКПП).

Чтобы вся система работала корректно, передачи включались своевременно, в ЭБУ постоянно поступает информация от группы датчиков, которые учитывают положение педали газа, скорость движения ТС, нагрузку на двигатель, температуру ATF, давление трансмиссионного масла и т.д. Далее мы рассмотрим основные датчики АКПП, их назначение и принцип работы.

Читайте также:  Замена сцепления дэу матиз

Читайте в этой статье

Датчики в коробке автомат

Итак, основной задачей является плавность работы автоматической коробки передач, быстрота отклика, минимизация износа нагруженных элементов АКПП и т.д.

Если просто, электронная система должна переключать передачи в наиболее подходящий для этого момент.

В АКПП основными датчики являются:

  • датчик скорости. Этот датчик необходим для определения частоты вращения входного и выходного вала коробки;
  • датчик давления масла АКПП, датчик температуры трансмиссионной жидкости;
  • датчик положения селектора АКПП, который еще называется ингибитор АКПП или датчик переключения передач АКПП;
  • блок управления коробкой автомат тесно связан с ЭСУД всего автомобиля, что позволяет ему получать информацию и от других датчиков.

Датчик скорости АКПП является одним из главных элементов. Зачастую таких датчиков два, один «считывает» частоту вращения первичного (входного) вала, тогда как другой передает на ЭБУ данные о частоте вращения выходного вала или шестерни дифференциала на автоматах переднеприводных машин.

Что касается ЭБУ АКПП, информация с первого датчика позволяет контроллеру определить степень нагрузки на ДВС и подобрать наиболее подходящую передачу. Показания со второго датчика нужны для того, чтобы произвести контроль работы КПП (как выполняется команда ЭБУ, произошло ли включение нужной передачи и т.д.)

Еще добавим, что на некоторых авто также можно встретить индуктивный датчик частоты вращения. Работает датчик по принципу того, что когда зуб шестерни КПП проходит через магнитное поле датчика, в катушке возникает напряжение. Это напряжение формирует сигнал и передается на ЭБУ.

Блок учитывает общее количество зубьев шестерни, что и позволяет рассчитывать текущую скорость. При этом важно понимать, что датчик Холла визуально похож на индуктивный, однако второй вариант сильно отличается по принципу работы, формирует аналоговый сигнал, не использует опорное напряжение и т.д. Кстати, индуктивный датчик можно проверить мультиметром.

  • Датчик положения селектора выбора передач АКПП необходим для того, чтобы блок управления «включил» соответствующий режим работы коробки. Другими словами, этот датчик позволяет блоку определить, как работать гидравлической системе с учетом положения селектора АКПП (P-N-R-D-2-1, ручное управление M +/- и т.д.).

Часто указанный датчик называется ингибитор коробки автомат. Этот датчик обычно стоит на валу селектора коробки передач. Также на некоторых АКПП он может быть соединен с приводом золотникового клапана выбора режимов в самом гидроблоке.

В двух словах, датчик состоит из резистивных пластин и подвижного ползунка, непосредственно связанного с селектором. С учетом того, в каком положении находится ползунок, меняется и сопротивление датчика, что также приводит к изменению выходного напряжения.

Читайте также:  Размер дворников лачетти седан

Как правило, со временем этот датчик может прийти в негодность или начать работать некорректно. В отдельных случаях помогает разборка закрытого корпуса и проведение профилактики, однако после этого возможны дальнейшие сбои в работе. По этой причине специалисты рекомендуют сразу менять датчик положения селектора АКПП.

  • Датчики температуры и давления фиксируют параметры, напрямую связанные с ATF. Датчик температуры АКПП необходим по причине того, что от свойств рабочей жидкости, уровня масла и температуры сильно зависит работа фрикционных муфт.

Устанавливается датчик температуры АКПП в картере коробки или интегрирован в проводку внутри корпуса АКПП. Если по показаниям датчика ЭБУ фиксирует значительный перегрев, АКПП обычно переходит в аварийный режим.

Что касается датчика давления АКПП, указные датчики обычно устанавливаются в каналах гидроблока, измеряют показатели давления и передают электрические сигналы на электронный блок управления коробкой автомат.

Такие датчики могут быть дискретными и аналоговыми. Первый тип регистрирует отклонения от определенных параметров во время работы АКПП. В норме контакты датчика замкнуты, в случае падения давления в месте нахождения датчика контакты будут разомкнуты, ЭБУ получает сигнал и поднимает давление.

  • В списке датчиков, которые задействованы для управления АКПП, электронный блок управления автоматом также получает сигналы от других датчиков ЭСУД. Например, в блок поступают сигналы от датчика педали тормоза для блокировки селектора при включении режима «паркинг», датчика положения педали акселератора (если педаль газа электронная), ДПДЗ для определения актуальной нагрузки на ДВС и выбора наиболее подходящей передачи и т.д.

Подведем итоги

Как видно, группа различных датчиков и ЭБУ позволяют реализовать динамичное изменение параметров при работе АКПП, тем самым контролируя работу агрегата, не допуская критических нагрузок на коробку и т.д.

Если же возникают неисправности по части гидравлики, механики иди электрики, АКПП может перейти в аварийный режим, на панели приборов загорается ошибка АКПП или «чек». При этом дальнейшая эксплуатация авто в этом случае не рекомендуется, то есть необходима срочная диагностика коробки автомат в специализированном сервисе.
