Друзья, всем привет!
Расскажу про свою коробку на моем любимом авто.
Немного истории. Гидродинамический трансформатор ("Гидротрансформатор" или "ГДТ") это герметично заваренный узел (в форме тора или бублика), передающий вращательный момент от Двигателя — к Автоматической Трансмиссии при помощи двух вращающихся в масле турбин. Его предшественник носил название "гидромуфта", потому что не трансформировал вращение в дополнительный момент, а лишь соединял как муфта (сцепление) двигатель с колесами.
• Первая гидромуфта была изобретена в 1902 году и установлена в 1907-м на скоростном судне.
• В 1928 году фирма "Lysholm-Smith" впервые применила гидромуфту для трансмиссии автобуса.
• В 1940 году гидромуфтами оснастили первые легковые Oldsmobile.
• А с 1946 года – гидромуфта стала использоваться в производстве серийных автомобилей (Дженерал Моторс и Крайслер, США).
И теперь непосредственно о моей 4-х ступенчатой АКПП 4F27E — разработана в 1998 году для популярных переднеприводных Фокусов с двигателем от 1.3 до 2-х литров. По классификации Мазды (Протеже) — FN4A-EL. Пришла в пару CD4E, но под несколько меньший крутящий момент.
Уникальная коробка, ремонтировать которую можно не снимая сам автомат. Крышка — типичное ремонтное место этого бестселлера.
Принцип действия. ГДТ позволяет устранить педаль сцепления, обеспечивает плавность разгона и как дополнительная опция — увеличивает крутящий момент при разгоне. Этим гидротрансформатор бережет двигатель и автоматическую коробку от пиковых нагрузок.
Средний КПД типичных 3-х и 4-х ступенчатых АКПП 20-го века при режиме "городской езды" составлял от 75 до 85%. И ГДТ автоматически выключался на скорости ок. 60 км/час. В момент, когда включается механическая блокировка, КПД этого узла сразу подтягивается к 100%. Аналог МКП — замкнутое сцепление. Но пока нагрузку от двигателя к трансмиссии передает вращающееся масло — КПД этого узла резко снижается. Чем быстрее замыкается муфта блокировки и короче период работы турбин ГДТ — тем выше средневзвешенный КПД автомата.
На американских моделях Форда и Мазды ее устанавливали до 2004-2005 годов, после чего на ее конструктивной основе выпустили 5-ступенчатую FNR5 (5F27E). У нас в России как мы знаем, продолжали выпускать )))
Неприхотливая и простая в эксплуатации 4F27E собиралась, на многочисленных заводах Форда-Мазды по всему миру, начиная от Вьетнама до Германии. Семья АКПП 4F27E /FNR5 — самая распространенная трансмиссия Форд-Мазда в ремонте. Расходники для ремонта 4F27E (FN4A-EL) — практически те же, что и для 5-ти ступенчатой маздовской FNR5.
Первое время эта коробка требует только смены масла (типа Mercon V, ок. 6.7-7.0л ) и фильтра. Фильтры имеют несколько модификаций в зависимости от глубины поддона. Самый распространенный — Фильтр с заборником 17 мм. Существует модификация фильтра с высоким заборником (34 мм) для Мазды с глубоким поддоном, она же подходит и для FNR5.
Электрика АКПП 4F27E довольно долго не обращает на себя внимание.
На 2-й, 3-й сотне тысяч км пробега случаются проблемы с обгонной муфтой Low, подшипником задней крышки, пружинами, планетарками, насосом и прочим "железом" в случае, когда любящий "притопить" хозяин не уследил за достаточным охлаждением или количеством и качеством масла.
Болезни и их проявления:
— Планетарная передача(шум при движении, нет движения ни назад ни вперед, при переключении с “P” или “N” на любую скорость, нет ощутимого толчка включения какой либо передачи)
— Тормозная лента(выход из строя 2-4 передачи, изменение цвета масла в АКПП)
— Муфта 3-4 передачи "Direct"(выход из строя 3-4 передачи, изменение цвета масла)
— Муфта задней передачи "Reverse"(отсутствие заднего хода, некорректное включение с задержкой, изменение цвета масла)
— Дифференциал(шум главной передачи при движении на скорости, происходят удары при включении передач, вибрация при движении)
— Задняя крышка АКПП(выработка уплотнительных соединений, выход из строя 3-4 передачи, вибрация по кузову при переключении с 2 на 3 передачу в малом газу)
Необходимый материал для плановой замены масла:

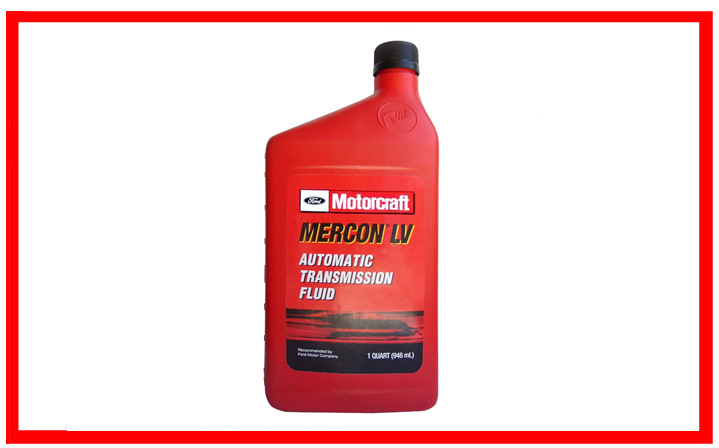

— Масло — типа Mercon V(артикул XT5QMC), ок. 6.7-7.0л. или некоторые заливают зимостойкое DexronVI/ Mercon LV(XT10QLVC).

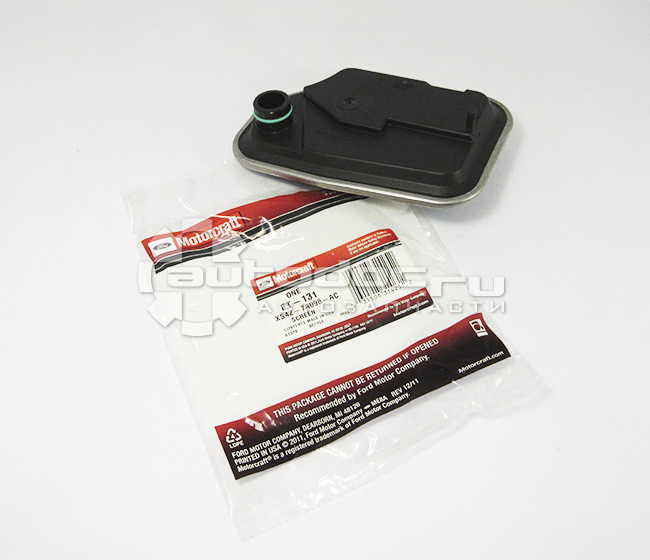

— Фильтр (артикул XS4Z7A098AC)
— Герметик для масляных поддонов (артикул 030.790)
Очень любят на 4F27E /FN4AEL учить и учиться этому искусству мастера по ремонту АКПП. Именно на этом бестселлере американцы учатся решать разнообразные проблемы АКПП, которые достаточно просто диагностировать и достаточно легко лечить.
Эту АКПП хорошо знают мастера повсюду и большинство деталей для нее очень доступны. При правильной эксплуатации и своевременном уходе эта популярная АКПП надежна и ремонтопригодна. Ее простая конструкция позволяет не только легко собирать ее мексиканцам и филиппинцам, но и ремонтировать — всем, кто хоть раз разбирал (и собирал!) автомат Калашникова.
Довольно интересное видео! Смотрел не отрываясь 🙂
Немного теории (много букв).

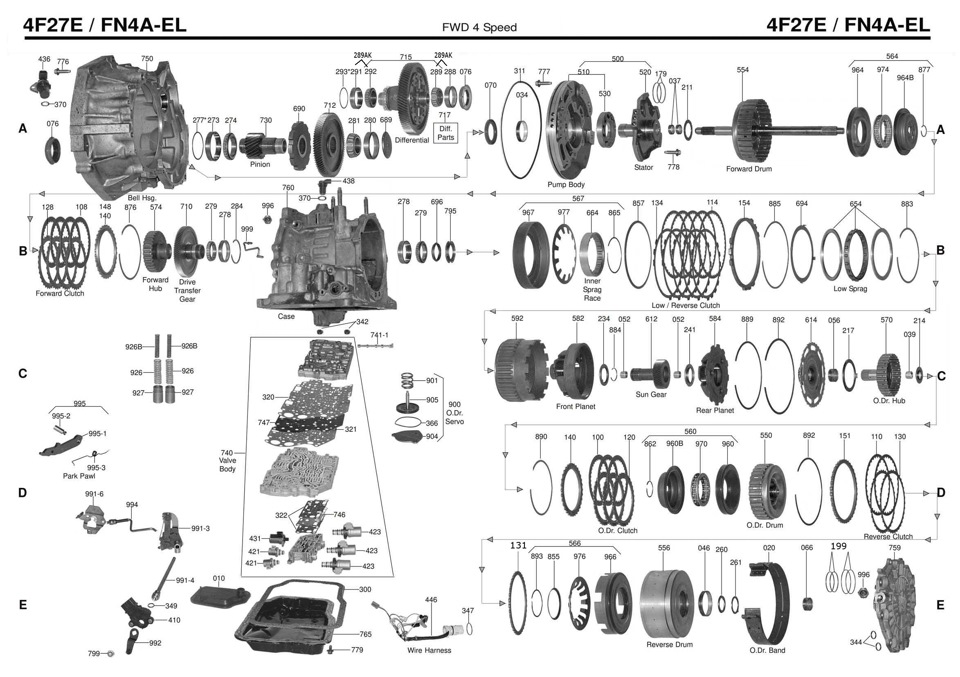

4-х ступенчатая АКПП 4F27E — разработана в 1998 году для популярных переднеприводных Фокусов с двигателем от 1.3 до 2-х литров. По классификации Мазды (Протеже) — FN4A-EL. Пришла в пару CD4E, но под несколько меньший крутящий момент.
Уникальная коробка, ремонтировать которую можно не снимая сам автомат. Крышка — типичное ремонтное место этого бестселлера.
Список машин, на которые устанавливалась эта "рабочая лошадка" — внизу. На американских моделях Форда и Мазды ее устанавливали до 2004-2005 годов, после чего на ее конструктивной основе выпустили 5-ступенчатую FNR5 (5F27E).
А на европейских заводах с 2000 года 4F27E активно стали устанавливать на популярные Форд Фиеста и Фокус C-Max.
Неприхотливая и простая в эксплуатации 4F27E до сих пор собирается на многочисленных заводах Форда-Мазды по всему миру, начиная от Вьетнама до Германии. Семья АКПП 4F27E /FNR5 — самая распространенная трансмиссия Форд-Мазда в ремонте.Расходники для ремонта 4F27E (FN4A-EL) — практически те же, что и для 5-ти ступенчатой маздовской FNR5.
Первое время эта коробка требует только смены масла (типа Mercon V, ок. 6.7-7.0л ) и фильтра. Фильтры имеют несколько модификаций в зависимости от глубины поддона. Самый распространенный — Фильтр с заборником 17 мм.
Существует модификация фильтра с высоким заборником (34 мм) для Мазды с глубоким поддоном, она же подходит и для FNR5. Ремкомплекты имеются нескольких типов — ранний и поздний. Ремкомплекты Транстек — ранний, в нем прокладки поддона не имеют скринов-сеточек фильтра. Аток в свои Ремкомплекты кладет прокладки гидроблока с сеточками — по моде установившейся с 2003-2005 гг, когда все автоматы перешли на синтетическое масло и активную блокировку муфты, загрязняющей масло. Особенно это актуально для агрессивных настроек Мазды.
Капитальные ремонты обычно производят с ремонтом ГДТ и заменой:
— РемКомплекта сальников и прокладокОверол Кит,
— комплекта втулок и
— Ремкомплекта фрикционов пакетов сцепления.
Типичные неисправности 4F27E /FN4A-EL
Люфт барабана Реверс на статоре задней крышки
С первых же лет эксплуатации стали быстро выгорать фрикционы пакетов Овердрайв и Реверс.
И с 2003-го года на маздовских FN4A-EL они были заменены на усиленные односторонние фрикционы Heavy Duty, после чего выгорания пакета O.D. уменьшились, приблизившись по ресурсу к тонким фрикционам.
Вторым по очереди сгорает соседний пакет Reverse. Это случается, на следующем этапе износа, когда масло стало уходить и из пакета Реверс (причины — люфт).
Быстрое сгорание этих муфт связывают с конструктивными особенностями такого типа коробок. Похожая проблема есть у многих производителей, даже у японской Айсин с серией U140-240.
Сгорание в общем-то вечных фрикционов происходит из-за того, что изнашивается посадочное место барабана на суппорте задней крышки и из-под тефлоновых колец уходит масло. Слабое давление масла — слабое прижимание — проскальзывание — нагревание — сгорание.
Встречаются и другие проблемы в этом пакете: попавшая под резиновые уплотнения поршней стружка и грязь, старение перегретой резины, но это уже — вторичные проблемы, "проблема ослабленного иммунитета".
Эксперты говорят, что и материал статора FN4A-EL Мазды, мягче, чем для АКПП (4F27E) Форда, поэтому на тех же автоматах Форда проблемы с задней крышкой обычно не возникает.
Если продолжать ездить с этими вибрациями, разбивается сидящий на суппорте крышки Барабан OverDrive с пакетом Reverse, а затем и тормозную ленту с Поршнями — OverDrive и поршень серво. От недостатка давления горят сначала фрикционы, а затем и сами барабаны.
Можно считать расходником Тормозную ленту Overdrive. Ее неисправность приводит к проблемам переключения скоростей 2 и 4.
Имеется усиленный вариант этой ленты — Тормозная лента Овердрайв (Heavy Duty 4F27E).
Часто меняется Поршень OverDrive Servo. От вибраций барабана и тормозной ленты истирается шток и резина.
Последнее особенно актуально — если коробка часто перегревалась.
Часто вместе с барабаном меняют и поршень Reverse.
В легких случаях износа мастера решают заменить только одну втулку барабана Реверс.
Тефлоновые кольца (для задней крышки+насос) даже пришлось скомплектовать отдельным набором расходников.
Они меняются на Маздах так же часто, как регламентная смена масла с фильтром. Конструкторы, зная это, предусмотрели, чтобы для этого не нужно было демонтировать всю коробку. Эта проблема истирания тефлона колец (как и проблема износа задней крышки — ниже) встречается в основном на Маздах. Если не заменить вовремя тефлоновые кольца, то в образующиеся щели начинает уходить масло, давления в пакетах не хватает и начинают проскальзывать и гореть сначала фрикционы О.D. а затем и Reverse.
Если долго не менять эти кольца, то усиливающимися вибрациями разбивает металл и вскоре придется менять саму крышку-суппорт, а там и сам барабан.
Еще одна из проблем железа возрастных АКПП:
— Дифференциал (стачивается шейка).
Форд несколько раз модифицировал его под разные машины и сейчас дифференциалы 4F27E различаются по количеству зубьев.
Для ремонта статора насоса некоторые мастера, специализирующиеся на Маздах, заказывают Ремкомплект втулок статора насоса Sonnax.
На 2-й, 3-й сотне тысяч км пробега случаются проблемы с обгонной муфтой Low, подшипником задней крышки, пружинами, планетарками, насосом и прочим "железом" в случае, когда любящий "притопить" хозяин не уследил за достаточным охлаждением или количеством и качеством масла.
Очень любят на 4F27E /FN4AEL учить и учиться этому искусству мастера по ремонту АКПП. Именно на этом бестселлере американцы учатся решать разнообразные проблемы АКПП, которые достаточно просто диагностировать и достаточно легко лечить.
Эту АКПП хорошо знают мастера повсюду и большинство деталей для нее очень доступны. При правильной эксплуатации и своевременном уходе эта популярная АКПП надежна и ремонтопригодна. Ее простая конструкция позволяет не только легко собирать ее мексиканцам и филиппинцам, но и ремонтировать — всем, кто хоть раз разбирал (и собирал!) автомат Калашникова.
Полезная информация | Типичные неисправности | Ремонт
В 1998-м году специалисты компании Форд разработали автоматическую коробку передач 4F27E, предназначенную для использования с переднеприводными автомобилями, объем двигателя которых не превышает 2 литров. Впоследствии данная модификация коробок использовалась на автомобилях Форд Фокус и отдельных модификациях японского автопроизводителя компании Мазда.
Уникальность конструкции этой автоматической коробки передач состоит в том, что возможен её капитальный ремонт без выполнения демонтажа трансмиссии с автомобиля. Тем самым существенным образом упрощаются ремонтные работы и снижается их стоимость. Коробка передач управляется полностью электроникой и имеет уменьшенный в размерах гидроблок. Последнего удалось добиться за счёт использования инновационных соленоидов позволяющих оптимальным образом регулировать степень открытия масляных каналов.
Подобное позволяет обеспечить максимальную эффективность смазки и охлаждения трансмиссии. Встроенные датчики определяют не только температуру охлаждающей жидкости, но и давление масла в системе. Коробка передач не имеет прямой связи с селектором, что позволяет избавить автовладельца от вероятности поломок агрегата по причине переключения режимов работы трансмиссии на движущемся автомобиле. Несмотря на активное использование многочисленных электронных систем АКПП 4F27E зарекомендовала себя как чрезвычайно надёжная. Поломки управляющей электроники происходят крайне редко, а наличие проблем с соленоидами или гидроблоком свидетельствует о пробегах автомобиля более 300.000 километров.
Капитальный ремонт трансмиссий 4F27E производится при пробегах более 200 – 300 тысяч километров. К указанному пробегу появляются проблемы с состоянием гидроблока и корзины сцепления. Отметим тот факт, что капитальный ремонт и замена гидроблока имеет достаточно высокую стоимость, поэтому рекомендуется следовать всем рекомендациям автопроизводителя, что и позволит продлить срок службы автоматической коробки передач.
