Цветные схемы электрооборудования автомобиля Chevrolet Aveo с 2011 года, модификация T300. Показаны русскоязычные схемы и соединения электрической проводки узлов приборов автомобиля Шевроле Авео. Соединение приборов, соединения звукового сигнала, стеклоочиститель и омыватель ветрового стекла, соединения стеклоподъемников передних дверей, соединения комбинации приборов, антиблокировочная система тормозов, система управления двигателем и другие. Схемы для более старой версии Aveo смотрите здесь.
Электрооборудование Шевроле Авео Т300
Потребители, подключенные через монтажный блок моторного отсека
Блоки реле и приборов Авео Т300
Подключение ламп, фар и подсветки
Насос системы охлаждения авто
Управление системой кондиционирования и преобразователь напряжения
Схема подсоединения противоугонной системы
Другие элементы электросхемы Aveo New T300
Предохранители автомобиля AVEO T300
Предохранители в Aveo New T300 расположены в двух местах: в подкапотном пространстве и в салоне под приборной панелью. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. Перед заменой предохранителя отключите соответствующий источник или выключите зажигание. Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, в блоке могут быть установлены дополнительные предохранители.
Блок предохранителей в моторном отсеке
- 1 Реле скорости переднего стеклоочистителя
- 2 Насос ABS
- 3 Реле управления переднего стеклоочистителя
- 4 Передний стеклоочиститель
- 5 Нагнетательный вентилятор
- 6 Клапан ABS
- 7 Вентиляционный люк крыши
- 8 –
- 9 Очиститель заднего стекла
- 10 Регулятор напряжения генератора
- 11 ABS Aveo T300
- 12 AOS/ROS
- 13 Наружное зеркало заднего вида
- 14 Реле обогревателя заднего стекла
- 15 Обогреватель заднего стекла
- 16 Запасной предохранитель
- 17 Запасной предохранитель
- 18 Запасной предохранитель
- 19 Запасной предохранитель
- 20 Запасной предохранитель
- 21 Запасной предохранитель
- 22 Запасной предохранитель
- 23 –
- 24 Ход/запуск IEC
- 25 Реле ход/запуск
- 26 –
- 27 –
- 28 Наружное зеркало заднего вида с подогревом
- 29 –
- 30 Обогрев передних сидений
- 31 –
- 32 Поток топлива
- 33 Омыватель
- 34 Реле топливного насоса
- 35 Топливный насос Aveo T300
- 36 Модуль управления двигателем/ трансмиссией
- 37 –
- 38 –
- 39 Вентилятор охлаждения К5
- 40 Вентилятор охлаждения К4
- 41 EVP
- 42 ЕСМ
- 43 Муфта кондиционера
- 44 тем
- 45 ЕСМ_1
- 46 COIL
- 47 ЕСМ_4
- 48 ЕСМ 3
- 49 ЕСМ2
- 50 Инжектор
- 51 Реле Р/Т
- 52 Звуковой сигнал
- 53 Реле вентилятора охлаждения КЗ
- 54 Пуск
- 55 Реле пуска
- 56 Реле муфты кондиционера
- 57 Реле дальнего света
- 58 Передние противотуманные фары
- 59 Дальний свет левый
- 60 Дальний свет правый
- 61 Реле вентилятора охлаждения К1
Блок предохранителей в приборной панели
- 1 DLIS
- 2 DLC
- 3 Подушка безопасности
- 4 Задняя дверь
- 5 Запасной предохранитель
- 6 Блок управления кузовным оборудованием
- 7 Блок управления кузовным оборудованием
- 8 Блок управления кузовным оборудованием
- 9 Блок управления кузовным оборудованием
- 10 Блок управления кузовным оборудованием
- 11 Блок управления кузовным оборудованием
- 12 Блок управления кузовным оборудованием
- 13 Блок управления кузовным оборудованием
- 14 IPC
- 15 ONSTAR Aveo T300
- 16 ULTRA PARKING ASSIST
- 17 Информационный центр водителя
- 18 Аудио
- 19 Прицеп
- 20 VLBS
- 21 CHEVYSTAR
- 22 Обогрев, вентиляция, кондиционер
- 23 HDLPALC
- 24 Сцепление
- 25 IPC-AOS
- 26 Подушка безопасности ход/запуск
- 27 Ходовое реле
- 28 Реле задней двери
- 29 Прицеп ход/запуск
- 30 Часовая пружина
- 31 Обогрев, вентиляция, кондиционер
- 32 Запасной предохранитель
- 33 Вентиляционный люк крыши
- 34 Прикуриватель авто Aveo T300
- 35 Запасной предохранитель
- 36 Задний электрический стеклоподъемник
- 37 Передний электрический стеклоподъемник
- 38 RAP/ACCY
- 39 DCDC CONV
- 40 Электростеклоподъемник двери водителя
- 41 РТС 2
- 42 РТС 1
- 43 Разъем аккумулятора
В данном разделе сайта вы найдете схемы электрооборудования на Chevrolet Aveo T300 с 2011 г.в. По соотношению цена качество, довольно хороший автомобиль. Но вот расход, конечно, очень сильно удивляет. Очень стильный дизайн, после тест драйва становится понятно, что это именно то, что вам надо. Берите лучше новую комплектацию LTZ. В машине просторно сзади, помещаются спокойно 2,5 человека, если будет 3, то будет тесновато.
Но есть и некоторые минусы Шевроле Авео Т300:
- Машина жрет топлива больше чем заявлено на официальном сайте. При смешанном цикле (а это доехать с утра и поздно вечером до дома без пробок ) расход составляет 9.5 литров на 100 км, это уже при обкатке 5000 км. Очень неприятная неожиданность, так что тут есть над чем подумать..
- Плохая шумоизоляция салона.
- Подшипник ступицы, который часто приходит в негодность.
- Задние стойки, которые с большой вероятностью придется поменять уже через 30-50 тысяч километров пробега.
- Грохотание тормозных суппортов.
- Перегорание подогрева сидений и подогрева зеркал после 40-50 тысяч километров пробега (случается нечасто).
- Крышка багажника — это пожалуй единственное незначительное слабое место кузова. Со временем она начинает разбалтываться и грохотать на неровностях, что приводит к износу резинок уплотнителей.
В целом, если следить за автомобилем и стабильно проходить ТО, то модель прослужит довольно долго. Можно с уверенностью заявить что этот автомобиль стоит своих денег, ведь за счет относительной недороговизны запчастей, основные недостатки можно устранить в специализированном автосервисе Шевроле.
Схема потребителей, подключенных через монтажный блок моторного отсека
Электросхема потребителей, подключенных через монтажный блок панели приборов и противоугонной системы
Эл.схема блока фар, освещения салона и противотуманных фар
Схема подсветки приборов и наружного освещения
Электросхема выключателя зажигания и блока силовых предохранителей
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Как читать схемы в этом документе. (Лист 1.)
- Как читать схемы в этом документе. (Лист 2.)
- Система предотвращения разряда АКБ
- Стеклоочиститель и омыватель лобового стекла
- Электрические стеклоподъемники
- Центральный замок
- Звуковой сигнал, прикуриватель,розетка
- Зеркало заднего вида с электроприводом
- Иммобилайзер
- Противоугонная система
- Система управления холостым ходом и датчики
- Система удаления паров топлива,комбинация приборов и датчик скорости
- Система впрыска
- Одометр,спидометр и сигнальные лампы
- Указатель уровня топлива,указатель температуры охлаждающей жидкости и тахометр
- Подсветка приборов и органов управления с блоком регулирования яркости
- Комбинация приборов, элементы индикации
- Фары и система регулирования высоты светового луча фар
- Указатели поворота и аварийная сигнализация
- Габаритные огни и подсветка номерного знака
- Освещение салона, багажника, сигнализация о незакрытых дверях
- Стоп-сигналы и фонари заднего хода
- Система пуска и зарядки
- Инжекторы,топливный насос,датчик кислорода
- Система кондиционирования воздуха
- Аудиосистема
- Устройство генератора
- Устройство аккумулятора
- Размещение жгутов в средней части кузова
- Размещение жгутов в крышке багажника и багажном отсеке
- Размещение жгутов, разъемов и точек соединения с массой
- Разъемы жгутов электропроводки
- Жгуты в моторном отсеке и в дверях
- Жгуты в салоне
Как читать схемы в этом документе. (Лист 1.)
Как читать схемы в этом документе. (Лист 2.)
Система предотвращения разряда АКБ
Стеклоочиститель и омыватель лобового стекла
Звуковой сигнал, прикуриватель,розетка
Зеркало заднего вида с электроприводом
Система управления холостым ходом и датчики
Система удаления паров топлива,комбинация приборов и датчик скорости
Одометр,спидометр и сигнальные лампы
Указатель уровня топлива,указатель температуры охлаждающей жидкости и тахометр
Подсветка приборов и органов управления с блоком регулирования яркости
Комбинация приборов, элементы индикации
Фары и система регулирования высоты светового луча фар
Указатели поворота и аварийная сигнализация
Габаритные огни и подсветка номерного знака
Освещение салона, багажника, сигнализация о незакрытых дверях
Стоп-сигналы и фонари заднего хода
Система пуска и зарядки

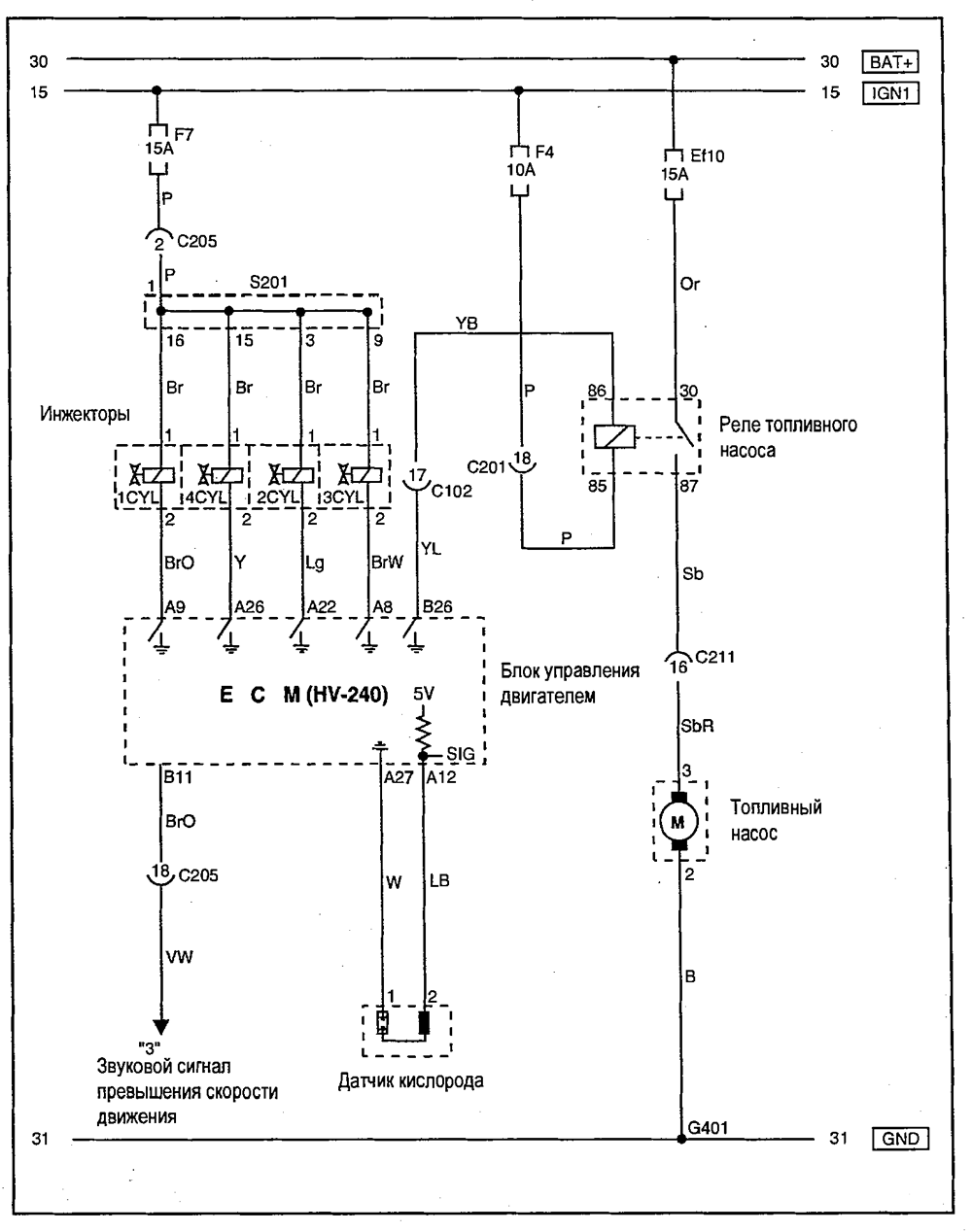

Инжекторы,топливный насос,датчик кислорода
Система кондиционирования воздуха
Размещение жгутов в средней части кузова
Размещение жгутов в крышке багажника и багажном отсеке
Размещение жгутов, разъемов и точек соединения с массой
