Перестал работать догреватель (Webasto).
Следствие не набирает рабочую температуру, а от сюда повышенный расход топлива.
Решил лезть…

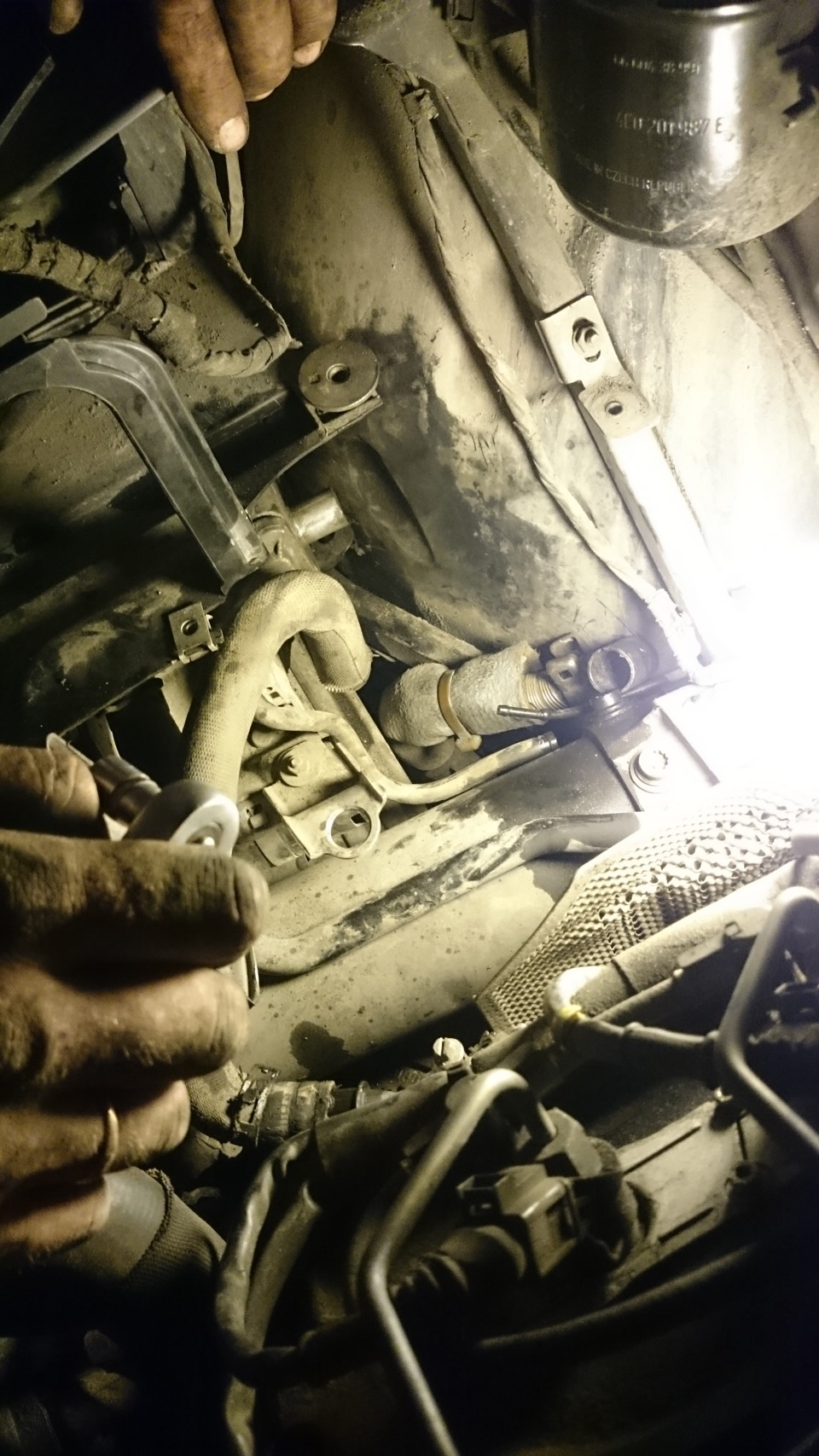

Снял корпус воздушного фильтра, фару, бампер…
Заранее купил очиститель карбюратора, новые хомуты(на всякий случай), керосин и немного бензина.
Кисточки с грубой и мягкой щетиной.
Снял, разобрал, почистил, собрал, поставил…заработало, но не на долго!
Отвез специалистам. После диагностики выявили неисправность —
"Вентилятор камеры сгорания — короткое замыкание"
Заменили его… пока работает
Цена вопроса около 10 000 рублей.
Как конец зимы, так вебсато решает немного повыносить мозг. В этот раз снова завыл воздушный нагнетатель и начал плохо продувать камеру. Решил поделиться информацией как это можно устранить в домашних условиях. Сразу говорю, воздушный нагнетатель буду ставить другой, но тот что я снял, чуть позже я разберу и покажу как поменять подшипники и смазать втулки. Если хана щеткам, то это скорее приговор.
Как сделать ДИАГНОСТИКУ дешево и своими руками я писал уже. Кому необходимо, можете почитать здесь
Сегодня у нас довольно тепло, +4, солнечно, в гараж машина не влазит, поэтому снять-поставить происходит на улице.
У меня Webasto Termo Top C 5 kw Diesel
Перед снятием подключаем диагностику к котлу и смотрим, все показатели в норме, ошибок никаких нет.
Что бы не сливать ОЖ, на скорую руку были изгтовлены вот такие 2 струбцинки, 4 куска трубы, 2 шпильки M6, 4 гайки, болгарка, сварка. Ничего более подходящего готового для этих целей я в гараже не нашел.
Таким образом ОЖ практически не была разлита и не сливалась.
Как котел снимать не показываю, у каждого он стоит в разных местах.
Снимаем верхнюю крышку, которая закрывает проводку и отсоединяем 3 разъема.
Затем снимаем помпу ОЖ, открутив один винт Torx 20
Снимаем воздушный нагнетатель открутив 4 винта Torx 20
Откручиваем 4 винта Torx 20 и снимаем горелку
Камера сгорания с налетом, но нельзя сказать что он прям сильный. Очищаем при помощи мягкой щетки, компрессора, баллона со сжатым воздухом, у кого что есть.
Горелка не очень чистая. В районе воздушных отверстий довольно много твердой сажи. Вот и причина почему нагнетателю было тяжело продувать камеру.
Снимаем штифт накала, он керамический, что бы не повредить его и приступаем к чистке горелки.
При помощи вот такого средства, мелкой отвертки очищаем все от нагара. Не жалеем, заливаем во все отверстия, на сетку-испаритель. При помощи отвертки аккуратно снимает крупные части нагара.
Таким было забито внутри, большая часть воздушных каналов была перекрыта. Сеточка испаритель не сильно грязная была, но была.
Горелка после чистки
Прокладка под горелкой пришла в негодность, ставим новую. Даже если прокладка была целая, крайне рекомендуется ставить новую
Для этой модели котла продаются вот такие наборы, перед тем как туда лезть рекомендую купить.
1. Прокладка для воздушного нагнетателя бензиновая версия.
2. Прокладка для воздушного нагнетателя дизельная версия.
3. Прокладка камеры сгорания.
4. Уплотнительная резинка топливозаборника.
Как я уже выше говорил, воздушный нагнетатель поставил другой. Этот со временем разберу, заменю подшипники, смажу, проверю состояние щеток.
Все готово к сборке. Сборка производится в обратной последовательности
Устанавливаем на автомобиль и проверяем работоспособность.
Возможно где-то что-то не так, с удовольствием выслушаю советы, замечания, реконендации. Если будут вопросы, постараюсь ответить.
Я не работаю в сервисе, у меня немного другое направление деятельности, но свой автомобиль я максимально стараюсь обслуживать сам. Во-первых, большая часть сервисов в нашем городе дурят, во-вторых экономят на материалах, смазке, в-третих, хочешь сделать хорошо, сделай это сам. Сервисов по автономкам у нас в городе вообще нет.
Всем спасибо за внимание.
Найдены возможные дубликаты
не знал о таком способе, спасибо, в следующий раз попробую такой способ.
А где артикулы Вы брали?
это легко находится поиском по тому авито/олх, если речь о прокладках.
если остальное,то я обычно смотрю на сайте производителя,. там есть pdf документ где котёл разобран схематически и каждая часть подписана. если нужно конкретное что-то, скажите, я найду такой документ если он у меня есть.
знаю, но горелка пока в нормальном состоянии. сетку менять нет необходимости.
про способ отрезал, приварил в курсе.
думал нужно будет тут так делать, даже сетку уже нашёл.
я же менял воздушный нагнетатель, а не горелку.
Я тут человек новый,но у меня сегодня беда случилась:решил нагнетатель помазать,моторчик.Разобрал,почистил,все помазал,собрал.Ну вроде все хорошо,не шумит,проверил на аккуме.Ставлю значит отопитель,запускаю,жду,и не могу понять,дым валит не поймешь откуда,но не из трубы.Вообщем вердикт:мотор крутил в другую сторону,в итоге расплавилась крыльчатка,но мотор слава богу целый.Ничего не могу понять,как так произошло,провода не путал,собрал вроде все правильно.Когда меняешь полюса,крутит как надо,но там фишку по другому не поставишь.Ребята выручайте,где взять крыльчатку отдельно,а то везде продают весь нагнетатель в сборе.Может у кого есть?
Так случилось, что осеннее нездоровье вынудило отодвинуть завершающие этапы шумоизоляции на неделю-другую… Но нет худа без добра — на днях я сделал большое дело!
Очень советую эту запись к прочтению, т.к. она поможет сэкономить не одну сотню евро!
Вот уже почти как год являясь владельцем кушки, прошлую зиму я провел как рядовой владелец дизельной машины — в ожидании прогрева двигателя, чтобы отопить салон. Вообщем, штатная Вебасто не работала, более того, она вовсе была снята еще у предыдущего владельца. Прогнозы его были неутишительные и мне не сильно хотелось вкладываться на круглую сумму в первые месяцы владения авто.
Тем не менее, отопитель был успешно отремонтирован и теперь тепло гарантировано!
А проблема заключалась в следующем. Исходя из результатов диагностики, Вебасто выдавала ошибку:
01414 — Combustion-Air Blower (V6)
007 — Short to Ground
Или, как это отображается в спец. прогремме Webasto Thermo Test V2.12:
Исходя из вышеописанного следует закономерный вывод — не дует нагнетатель в камеру сгорания.
Симптомом может быть срабатывание вебасты через раз или вовсе ноль эмоций со стороны отопителя.
ОД, разумеется, пошлет на замену камеры вкупе с мозгами и вентилятором разом, это 600-1000 евро у нас, плюс работа и прошивка на машине.
Более продвинутые конторы, занимающиеся вебастами, посоветуют для начала махнуть вентилятор (код W1322649A — у нас 125 евро), а после, если не поможет (а оно вряд ли поможет), менять мозги (
300евро + прошивка) и надеяться на чудо.
Но не найдется той конторы, которая выдаст то, что написано ниже.
Как успел выяснить за один из вечеров, болячка это распространенная у отопителей, прослуживших 5+ лет. Большая часть меняют все по очереди, выкладывая немалые суммы за комплектующие и работу. В единичных случаях у русского пытливого ума срабатывает мысль проверить вентилятор и сделать закономерные выводы…
Далее процесс.
Снятый подопытный:
Мозги (плата управления) находится со стороны разъемов.
Там же, под трубками, под кожухом прячется злосчастный нагнетатель воздуха:
Питание его — тонкие коричневые провода, уходящие в корпус. Второй разъем с более толстыми — керамический элемент накала.
Сопротивление мотора должно быть в пределах 1 Ома. Это значит, что либо он рабочий, либо замкнули щетки. Но контакт есть, и это уже хорошо!
При подключении 12В нагнетатель бодро оживает, издавая знакомые звуки…
Отлично! Значит, черед лезть в мозги!
Плата управления снята. Вся в лаке, чтобы не окислялась. Долго мучить не буду, и скажу прямо.
Основная болячка Webasto Thermo Top C/D/E в том, что при частых перепадах температур от -30 до +100гр отваливается пайка на круглых резисторах.
При активном ковырянии пальцами или пинцетом можно определить виновника торжества:
Визуально это практически невозможно разглядеть — на площадках со временем появляются кольцевые трещины, видимые только при хорошем увеличении:
Берем в руки паяльник, 5 минут работы и собираем все обратно!
ВСЁ! На этом весь ремонт, альтернатива которому — новый блок отопителя за 600-1000евро!
Еще одна хорошая новость — при определенной сноровке можно снять-поставить плату управления, не снимая вебасто с машины! Находится это все в недрах левого крыла. Снимаем колесо, локер (подкрылок) и видим доступ:
Поскольку у меня отопитель был на руках и его надо было грамотно установить, за эту работу я решил не браться, и поехал к более опытным установщикам.
Советую крупную контору Parkli HL для таллинцев — работают быстро, час стоит 36 евро. Мне все поставили на место за 2,5 часа (взяли за 2) вместе с диагностикой и проверками. Не пожалел, что к ним обратился.
Почти готово, места себе не находил…
Все, установка завершена! Но не все так просто, как хотелось бы…
Важный момент! Если вебасто много раз не запускалась, то она намеренно сядет в собственную защиту! Ее диагностикой зачастую не выявить — все ошибки стерты и не появляются. Все должно работать, но не хочет!
А это ничто иное, как очередная попытка заставить владельца поменять живую вебасто на новую.
На деле нужно снять блокировку с помощью VAG-COM, которая находится:
— Блок 18 — Aux. Heat
— Adaptation (10)
— канал 07 — ставим "1" и жмем Save!
После выполнения данных манипуляций улыбка на лице владельца Q7 расплывается в предвещении теплого салона по утрам! Первый успешный старт после более, чем года простоя!
После нескольких минут работы приставшая грязь начала испаряться, в результате чего дым немного пошел и через капот. Это нормально при долгом простое вебасто!
Если же это происходит зачастую, стоит обратить внимание на беспрепятственное продувание камеры сгорания! Возможно, вентилятор дает потихоньку о себе знать…
В итоге под тахометром появился долгожданный значок работающей вебасто!
Вот такие дела! На данном этапе я очередной раз сэкономил на ремонте не одну сотню евро. И охотно верю, что этот отчет очень придется кстати отдельным владельцам не обязательно Q7, столкнувшимся с подобной проблемой!
Не спешите менять блоки, хватит кормить дилеров! Почаще читайте форумы и соответствующие тематические сайты — это поможет направить сэкономленные деньги в нужное русло!
Теперь и я к зиме готов! Не важно, сколько градусов будет за окном.
Но впереди еще один важный этап, который я постараюсь осуществить до наступления холодов!
Следите за обновлениями и узнаете, о чем пойдет речь в следующий раз!
