Как подключить стеклоподъемники на гранте

Пошаговая инструкция по установке электростеклоподъемников на Лада Гранта подготовленная специалистами интернет магазина drivebox.ru.

Монтаж стеклоподъемников в двери Лада Гранта

— Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

— Снимаем клемму аккумулятора, устанавливаем а/м на стояночный тормоз, подготавливаем необходимы инструмент и материалы.

Для проведения работ нам потребуется след. материалы:

2 Этап. Демонтаж механического стеклоподъемника для последующей установки электростеклоподъемника(ЭСП).

3 Этап. Установка ЭСП в дверь.

Для этого используем монтажные элементы на которых крепился механический стеклоподъемник.

4 Этап. Установка блоков управления.

Вырезаем отверстия в дверных обшивках для установки блоков управления стеклоподъемниками, предварительно наметив места резов. Мы для этого изготовили шаблоны из картона.

Установка блоков управления стеклоподъемниками на Лада Гранта

5 Этап. Прокладка проводки.

Прокладываем проводку от стеклоподъемника в салон а/м. Мы не использовали готовый жгут в связи с его отсутствием. Жгут изготавливался своими руками. Наша рекомендация доверить данную операцию только профессионалам. Мы не будем показывать процесс изготовления жгута проводки подробно, чтобы уберечь Вас от ошибок, которые могут повлечь за собой негативный результат. Для проведения жгута из двери в салон был использован кабельканал (гофра сигнализации). В заглушках двери и стойки двери были сделаны отверстия и вставлены концы кабельканала. Для наглядности использовали синюю изоленту при изготовлении проводки.

Прокладка проводки стеклоподъемника на Лада Гранта

Прокладка проводки стеклоподъемника на Лада Гранта

Надоели мне «весла» в дверях. Создают некоторый дискомфорт. Долго искал какие стеклоподъемники подходят для Лады Гранты. Родные Калиновские слишком дорогие (2500 за один) – это 5000 подъемники + проводка + кнопки – дорого! Нашел в интернете на сайте steklopodem.ru чудесные реечные стеклоподъемники «Гранат» по цене 2649 руб.

Хотел уже было заказывать, но случайно, заглянул в свой любимый магазин запчастей и тюнинга. Спросил у них про подъемники, мне консультант, кстати, отличный парень, не первый раз обращаюсь к нему за помощью в приобретении деталей – всегда выручает, что-нибудь да подберет, спасибо ему, предложил Калиновские. Я, естественно, отказался по причине высокой цены. Тогда, посмотрев в базе, он сообщил, что есть еще стеклоподъемники «Гранат» по цене 3000 руб. Но будут они через неделю. Подумав, я решил брать именно в магазине (если заказывать через интернет, то пересылка почтой России обойдется где то 350 руб. + комиссия за почтовый перевод 200 руб. = 3199 руб. ). Все таки экономлю 200 руб. + будут они через неделю, а не через две недели, если заказывать через интернет.

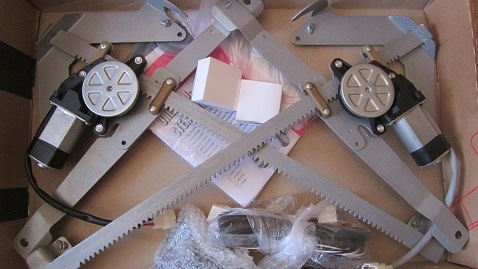

Наконец мне позвонили из магазина, сказали, что подъемники пришли.
Я радостный помчался в любимый магазин. Когда забирал товар, посоветовался с тем же продавцом-консультантом где можно в нашем городе их установить, чтобы качественно все сделали и без очередей. На получил отрицательный ответ (сказал, что все в автомобиле делает исключительно сам и сервисам не доверяет, да и в установке ничего сложного нет). Я окончательно решил все ставить самостоятельно. Но, на всякий случай, заехал по пути в два сервиса выяснить цену за установку (от 1500 до 2500 руб.). Приехав домой и открыв коробку обнаружил, что кнопок в комплекте только две (левая и правая),

и их установка предусмотрена в центр консоли или кожуха КПП (как на ВАЗ 2110). Мне это было абсолютно не по душе (задумка была установить как на норме: две кнопки на двери водителя – водительская и пассажирская, и одна у правого пассажира). Так же мне показались слишком тонкими провода. Было решено купить:

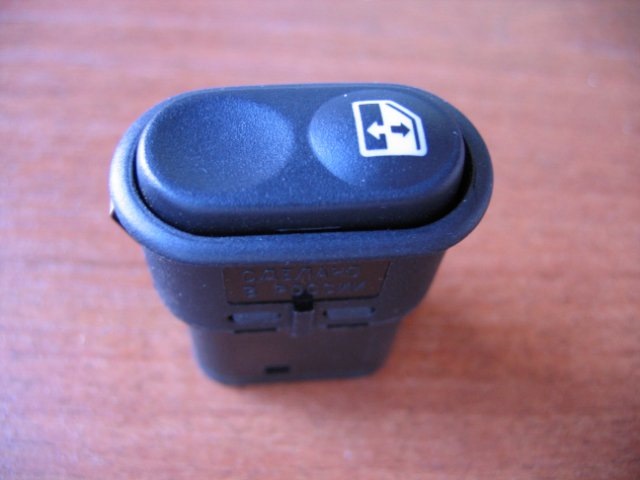

1) 3 калиновские кнопки — 165 руб. шт.

2) провод сечением 0,75 мм. цвет: красный, синий, белый, черный, зеленый – все по 10 метров. – 380 руб.
3) Клеммы мамы (узкие) 20 шт.
4) Гофра пластиковая разрезанная – 90 руб.
5) Держатель предохранителя
6) Пластиковые стяжки 20 шт.
7) Штангенциркуль – 390 руб.
8) Сверло 6,5 диаметром.
Итак, начнем!
Сначала собрал всю проводку. Схему нашел в интернете на том же сайте.

Провел проводку в двери и пропустил под панелью (все, естественно, уложил в пластиковую гофру).
Затем приступил к демонтажу родных тросиковых подъемников. ВАЖНО! Стекло перед демонтажем подъемников необходимо закрепить от падения вниз! Кто-то тут на сайте фиксировал его строительной присоской, но я таковой в наличии не располагаю, поэтому приспособил две присоски от держателей навигатора и телефона (крепил их при поднятом стекле в самом низу у бархоток). Два нижних болта подъемника ставятся в штатные отверстия, имеющиеся в двери. А вот верхнее отверстие пришлось просверлить. В инструкции к подъемника все подробно описано и все размеры указаны. И тут если ошибешься хотя бы на пол миллиметра, стекло будет перекашиваться, постоянно выходить из направляющих. Поэтому отмечаем все д точностью до десятых долей миллиметра! Здесь я использовал штангенциркуль. Им, с точностью до десятых долей миллиметра, выставил нужное расстояние и отметил место сверления. Сверлом аккуратно просверлил нужное отверстие. Подъемник вошел идеально. Так же поступил со второй дверью. Подключил проводку. Постоянный плюс запитал от замка зажигания через предохранитель. И тут началось: водительский подъемник работает идеально, пассажирский выбивает предохранитель. Искал причину около часа, при этом спалил около семи предохранителей. Но начало темнеть, а делал я это все на улице во дворе, и я решил оставить все до завтра. Дома, еще раз посмотрев схему, меня осенило: учитывая, что начал установку я в 10 утра, а подключал в 10 вечера, то мозг, видимо, немного подустал и я просто-напросто перепутал местами контакты в колодке пассажира. Понесся к машине. Исправил ошибку, и подъемники заработали как надо. Оставалось только уложить провода в дверях и все собрать в обратном порядке. Но это я оставил на следующий день.
На следующий день уложил ПРАВИЛЬНО провода в дверях, чтобы их не зацепило случайно подъемником и не вырвало. Всю проводку в двери провел в пластиковой гофре (так ее даже подъемник не перекусит) и закрепил стяжками. Еще раз повторюсь, что провода обязательно нужно уложить, как показано в инструкции (я немного изменил их положение, мне так показалось лучше). А то, я думаю, ни кому не хочется, чтобы подъемник в самый ответственный момент (скажем в дождь) отказался поднять стекло. Теперь у меня проводам ничего не грозит 100%. Но вот при вырезании отверстий в обшивке двери под кнопки я немного поторопился и вырезал немного криво. Не особо заметно конечно, но все же.
В комплекте с подъемниками идет 10 А предохранитель, в инструкции так же говорится про него. Но я сжег все 10 А предохранители когда ошибся с клеммами. Пришлось поставить 7,5 А. С ним стекло не успевало даже опустится или подняться как пред перегорал (сила тока выше). Съездил купил на 10 А и тут незадача: при одновременном поднимании или пускании обоих стекол пред перегорал. Посмотрев на сайте, где продаются данные подъемники, в той же схеме указан предохранитель номиналом 15 – 30 А. Посмотрев в схеме монтажного блока – так на нормах и люксах вообще подъемники защищены 30 А предом. У знакомого на иномарке тоже на 30 А стоит. Странно, что в комплекте и инструкции один номинал, а на офф.сайте другой. Решил увеличить номинал до 15 А (30 А ставить не стал, перестраховался)))). И все заработало как положено. Сами подъемники смазал литолом.

Общая схема электрооборудования Lada Granta ВАЗ-2190

2 — мотор-редуктор стеклоочистителя;

4 — аккумуляторная батарея;

6 — звуковой сигнал;

7 — блок предохранителей в моторном отсеке;

8 — переключатель стеклоподъемника правой передней двери;

9 — мотор-редуктор стеклоподъемника правой передней двери;

10 — разъем правой передней двери;

11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы;

12 — электропривод блокировки замка правой передней двери;

13 — электронасос стеклоомывателя;

14 — соединительная колодка жгута проводов для подключения к ЭБУ;

15 — электровентилятор системы охлаждения двигателя;

16 — датчик недостаточного уровня тормозной жидкости;

17 — разъем левой передней двери;

18 — переключатель центрального замка;

19 — выключатель плафона освещения салона;

20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы;

21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери);

22 — переключатель стеклоподъемника левой передней двери;

23 — мотор-редуктор стеклоподъемника правой передней двери:

24 — блок управления подушкой безопасности;

25 — блок управления электрооборудованием;

26 — щиток приборов;

27 — монтажный блок;

28 — правый боковой указатель поворота;

29 — выключатель сигналов торможения;

30 — датчик непристегнутого ремня безопасности:

31 — выключатель (замок) зажигания;

32 — блок управления освещением;

33 — подрулевыс переключатели;

34 — левый боковой указатель поворота;

35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы;

36 — электропривод блокировки замка левой задней двери;

37 — электровентилятор отопителя;

38 — дополнительный резистор отопителя:

39 — переключатель отопителя:

40 — модуль подушки безопасности;

41 — выключатель аварийной сигнализации:

42 — выключатель замка багажника;

43 — выключатель обогрева заднего стекла:

44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы;

45 — электропривод блокировки замка правой задней двери;

46 — выключатель фонарей заднего хода;

47 — выключатель контрольной лампы стояночного тормоза;

49 — соединительные колодки проводов для подключения головного устройства аудиосистемы:

50 — лампы подсветки на накладке центральной консоли панели приборов:

51 — блок управления электроусилителем рулевого управления;

52 — плафон освещения салона;

53 — задний фонарь;

54 — замок крышки багажного отделения;

55 — фонари освещения номерного знака;

56 — дополнительный фонарь сигнала торможения;

Многие владельцы замечали, что на Лада Гранта лифтбек не работают стеклоподъемники (ЭСП) уже с первых дней эксплуатации. Эта проблема свойственна и для кузова седан. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Электросхема стеклоподъемников Лада Гранта

Схема жгута проводов левой двери: 1 — колодка к заднему жгуту проводов; 2 — электродвигатель стеклоподъемника; 3 — замок двери; 4 — блок переключателей; 5 — к динамику.

Схема жгута проводов правой передней двери: 1 — колодка к заднему жгуту проводов; 2 — электродвигатель стеклоподъемника; 3 — замок двери; 4 — кнопка стеклоподъемника; 5 — к динамику.

Порядок действий, если не работает стеклоподъемник

1. В монтажном блоке проверить предохранитель электростеклоподъемников (F2, 30A) и реле электростеклоподъемников (К2).

2. Снять обшивку двери и проверить напряжение на клеммах моторчика, используя мультиметр или тест-лампу на 12В.

Если напряжения нет, тогда проверяем исправность:

• кнопки стеклоподъемника
• проводки (соединение разъемов)
• блока управления электропакетом (центральный блок кузовной электроники), который устанавливается на "люкс" комплектациях автомобиля
• блока центрального замка

Если на моторчик ток приходит, но стекло не двигается, то причины может быть несколько:

1. неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
2. перетерся тросик стеклоподъемников
3. стекло зажато (перекос)

По результатам опроса "что было причиной неисправности электростеклоподъемников" выяснилось:

1. в 50% случаев проблема была в электродвигателе стеклоподъемника
2. у 22% причина была в тросике стеклоподъемников
3. остальные 28% разделились на части (перекос стекла, неисправности в кнопке стеклоподъемников и проводке)

Когда нужно самому установить ЭСП (электростеклоподъемники), то как всегда в интернете сложно найти правильные и понятные каждому схемы.
Имея опыт в радиоэлектронике для всех выкладываю правильные и понятные схемы подключения ЭСП, интеллектуального доводчика стекол Pandora DWM-210 (но лучше поставить Sheriff PWM-200), а также простых доводчиков только на подъем стекла, устанавливаемых в разрыв провода на плюс мотора.

Процесс собственной установки ЭСП подробно мной описан здесь: www.drive2.ru/l/4651635/

Берем силовые кнопки ЭСП производителя «АВАР» (НЕ слаботочные триггерные (мультиплексные) от Итэлма), а именно силовые: блок от «Гранты», а кнопку от «Калины» нового образца (именно она силовая), так как они самые симпатичные по виду. Это конечно не двухрежимные импортные кнопки, но с интеллектуальным доводчиком будут работать не хуже. Также ставим сам доводчик типа Sheriff PWM-200.
Силовые кнопки легко определить по контактам — у них они толстые и плоские лопаточки, а у триггерных они тонкие штырьки как иголки!
Силовые провода (выделенные жирным на схемах) используем толстые >= 1мм2, управляющие же можно брать тонкие = 0,5 мм2.

Исключение! Если кнопки будут не на двери, а на центральной консоли и протянуты толстые провода >= 1,5мм2 от них к каждой двери — тогда можно обойтись без реле, так как дублирующей кнопки здесь нет, а каждая на свою дверь и просадки минимальны. Тогда далее можно не читать.

Плюс +12В нужно брать от блока предохранителей, а не от зажигания, иначе не будет работать автодоводчик стекол при постановке на охрану.
Массу лучше брать от болта за монтажным блоком, а не в двери, так как контакт в двери может быть не очень хорошим. Хотя в двери контакт тоже хороший если авто не старый. Клеммы брать луженые.

Схема подключения силовой кнопки стеклоподъемника «АВАР»

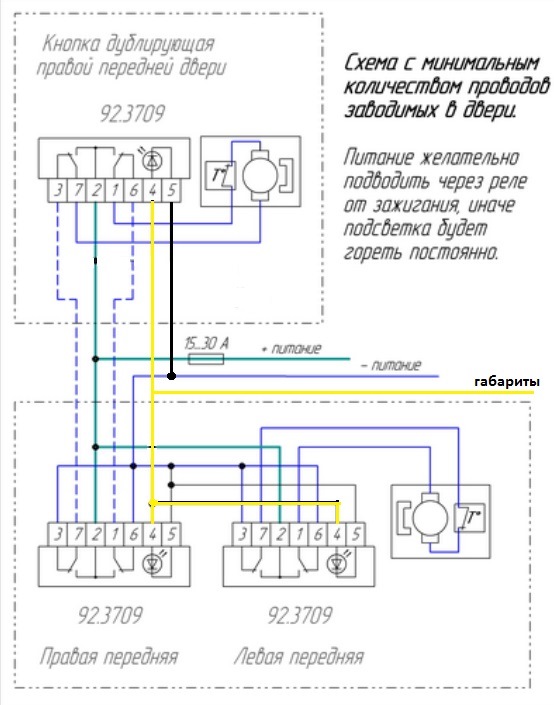

Схемы подключения дублирующей кнопки на двери водителя к основной кнопке пассажирской двери
При установке двух кнопок на один стеклоподъёмник они обычно устанавливаются последовательно (либо параллельно, но тогда обязательно развязываются через реле).

Основная кнопка — это кнопка, которая управляет стеклоподъемником той двери, на которой она установлена.
Дублирующая кнопка — водительская, которая дополнительно с места водителя управляет другим стеклоподъемником.

Последовательное подключение (для слаботочных триггерных кнопок)
Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Внимание! Установка параллельно приведет к короткому замыканию при подъёме и опускании. Жирным выделены силовые провода.

Параллельное подключение (для наших силовых кнопок)
Так как при последовательном подключении все-равно без реле не обойтись, то лучше сделать схему дублирования кнопки параллельно, развязав основную от дублирующей кнопки через два 5-ти контактных реле: провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира.
Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле (провода здесь короткие), и мы тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.
Для несиловых слаботочных (триггерных) кнопок в данном случае обязательно придется использовать еще 2 лишних реле, чтобы разгрузить пассажирскую кнопку (поэтому для триггерных кнопок всегда используется последовательное подключение).
Далее везде в моих схемах используется параллельное подключение, так как все кнопки силовые.

Схема подключения мультиплексной (слаботочной) кнопки ЭСП

Схема подключения ЭСП когда мультиплексная кнопка замыкает контакты на массу

Размеры места установки под кнопки ЭСП «АВАР»

Доводчик стекол Pandora DWM-210

Что он дает:
— полный ход стекла за одно кратковременное нажатие (“one touch”) — НО НЕ РАБОТАЕТ ОДНОВРЕМЕННО НА 2 СТЕКЛА (так как модуль имеет только один датчик электромагнитного шума мотора, тока и времени);
— остановка стекла в любом положении повторным нажатием в любом направлении;
— автоматическая остановка стекла при встрече с препятствием в проёме окна;
— автоматическое отключение двигателей ЭСП по превышению тока;
— автоматическое закрывание стекол при постановке автомобиля на охрану;
— автоматическое открытие стекол при снятии с охраны в прежнее положение перед постановкой на охрану, если стоянка продолжалась не более 20 минут. (Счетчик оборотов работает довольно условно и может оставить закрытые окна или недозакрыть).
Доводчик устанавливается в водительской двери.
ВНИМАНИЕ!
При удержании кнопки доводчик не использует свои реле, которые берут плюс (через предохранитель 20А) и минус от доводчика, а пускает на мотор весь ток прямо от кнопки, поэтому нужно после выхода от кнопки с длинными проводами ставить реле! Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки. При коротком же нажатии на кнопку срабатывает доводчик со своими реле и доводит стекло.Реле ставить только на вход в доводчик с выхода после дублирующей кнопки! Если этого не сделать, то из-за просадок по длинным проводам последовательного подключения кнопок пассажирское стекло будет еле двигаться. Выход доводчика должен соединяться напрямую с мотором без реле, иначе не будет работать детектирование электромагнитного шума двигателя и доводчик работать не будет!
На выходе водительской силовой кнопки реле не нужны, так как там все силовые провода короткие.
Идеально ставить 2 доводчика на каждую дверь как делают штатно на иномарках — тогда режим AUTO будет сразу на 2 двери параллельно, а не поочередно. К тому же не нужно будет тянуть 2 лишних толстых провода на мотор из водительской двери в пассажирскую.
Знал бы сразу, что Pandora DWM-210 такое кетайское г**но без своих реле в силовой части доводчика, приобрел и установил бы стеклоподъемник Sheriff PWM-200, в котором четко разделена силовая часть от управляющей и к тому же можно одновременно закрывать два стекла в одно касание! То есть он определенно лучше!

Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса: сперва водительская дверь, потом пассажирская, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий канал. Контроль закрытия осуществляется по электромагнитному шуму двигателя.

При включении питания модуль доводчика нуждается в калибровке по току срабатывания защиты. Нужно КОРОТКИМ нажатием опустить до конца каждое стекло, затем так же поднять. При этом доводчик запоминает характеристики двигателя.
Управляющий сигнал на закрытие, открытие — ТОЛЬКО ОТРИЦАТЕЛЬНЫЙ.
Управление можно сделать от центрального замка или от дополнительного канала сигнализации.
Необходимо присоединить управляющий вывод охранной системы соответственно к «Бело/красному» (поднятие стёкол) И «Белому» (опускание стёкол) выводам модуля. Длительность запускающего импульса должна быть не менее 500мс. (0,5сек.).

Внимание: у старых выпусков были перепутаны местами провода кнопок и двигателей — для таких блоков меняем местами провода под номерами: 9 2, 16 20, 15 10, 14 19, 13 18.
На последних пандорах (ноябрь 2011 и новее) схема правильная, так что менять местами провода от кнопок и двигателей не нужно!

Доводчики в разрыв провода на подъем ЭСП типа Convoy CL-200
Дополнение от 05.10.2014 г. по просьбе SIBUR95

Есть доводчики типа Convoy CL-200, которые подключаются в разрыв провода на подъем, который идет на двигатель ЭСП.
От доводчика идет 2 провода (вход и выход) и они в нем постоянно замкнуты. При включении доводчика они разрываются и на выходном появляется плюс +.
На GREEN при работе доводчика (постановке на охрану) появляется плюс и он идет на движок, а минус идет от кнопки (или от реле от 88 контакта на 30) на движок.
Когда же доводчик не работает, то он просто замкнутым своим реле пропускает с BLUE на GREEN ток и все.

Здесь схема отличается только тем, что минус двигателя подсоединен напрямую к кнопке (или к реле, если кнопка дублирующая), а плюс так же проходит через доводчик, а реле стоит только на ВХОДЕ в доводчик, тем самым не нарушая детектирование шума двигателя.

Еще можно сделать схему дублирования кнопки не последовательно, а параллельно на двух 5-ти контактных реле.
Плюс в том, что исключается последовательная цепь, реле не будет лишний раз щелкать от основной кнопки, которая ближе к движку (с короткими проводами) а только от дублирующей.
Минус в том, что для несиловых (триггерных) кнопок в данном случае придется использовать 2 лишних реле (реле 3 и 4 на схеме).

Схема на любое количество дублирующих кнопок и количество дверей

В параллель можно ставить сколько угодно кнопок и одновременно нажимать в разных направлениях —
схемотехнически короткое замыкание невозможно!
В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал.
Отличие доводчика — всего лишь наличие МК между кнопками и силовыми реле.
Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум "протяжек" проводов — по 2 всего на канал + масса.
В добротных, полнофункциональных доводчиках силовая часть и линии управления реализованы таким же образом + еще добавлены функции "автоопределения" активных управляющих уровней.

Если ставится доводчик типа PWM-200 on Sheriff со слаботочным управлением, то смысла в этих реле нет, так как они уже смонтированы в доводчике.
Эта схема с реле — для понимания сути реверсивного управления и дублирования кнопок в параллель.
Силовые выходы и в ЦЗ и в доводчиках реализованы именно таким образом.

Также желательно подключить неполярные электролитические конденсаторы на 22 мкФ 25В на контакты моторов ЭСП, чтобы сгладить размах токовых пульсаций в силовом канале доводчика и он корректно работал даже при износе моторов и внезапно не останавливал стекла при открытии и закрытии.

Обычная схема дублирующих кнопок на 4 двери
Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле (на схеме их нет).
