Как поднять машину краном

Услуги манипулятора выгодны тем, что включают в себя работу перевозчика и грузчика в одном лице. Компактный кран, размещенный между кабиной и бортом автомобиля, способен поднимать значительный вес.

Однако часто бывает, решив заказать перевозку манипулятором грузоподъемностью 3 тонны при удаленности груза 5 метров от возможного расположения машины, оказывается, что стрела крана может выдержать не более 1,5 тонны на таком расстоянии. Перевозчик начинает предлагать другую машину, более мощную, но и более дорогую, кли

ент в свою очередь думает, что его пытаются просто обмануть и выманить побольше денег. Но на самом ли деле здесь пахнет обманом?

Как зависит грузоподъемность манипулятора от расстояния до груза?

На самом деле разобраться в данном вопросе очень просто. Вся суть заключается в нескольких простых понятиях и одном – двух физических законах. Для начала о понятиях.

Длина стрелы – это расстояние от центра оси крепления установки к раме автомобиля до центра тяжести поднимаемого нруза (блока верхней головки) (Рис. 1).

Вылет стрелы – это отрезок, который измеряют от линии условной вертикали (проходит через центр груза), до оси поворотного блока крана автоманипулятора Рис. 2.

С подъемом стрелы вверх, ее вылет уменьшается, а устойчивость машины возрастает, поэтому с меньшего расстояния, автоманипулятор может поднимать больший груз.

Грузоподъемность определяется максимальным весом, который способна поднять крановая установка манипулятора с сохранением устойчивости машины. При этом, указанный вес, механизм может поднять только в непосредственной близости с грузом, потому как при тестировании грузоподъемности, вылет стрелы минимальный (Рис. 3).

В указываемую заводом грузоподъемность входит также масса крюка, тросов и других грузозахватных деталей. Поэтому фактически, максимальная масса чистого груза, который может поднять автоманипулятор, немного меньше заявленной величины.

Теперь пришло время говорить о физике и пояснить принцип изменения грузоподъемности в зависимости от высоты и расстояния между манипулятором и грузом. Стрела манипулятора имеет ограниченную прочность.

Гидравлические цилиндры и подвижные оси тоже способны выдерживать только установленные нагрузки. При подъеме груза, стрела испытывает нагрузки, которые увеличиваются с увеличением длины рычага (стрелы).

Поэтому, при возможности поднять 3 тонны вблизи машины, манипулятор не сможет справиться с таким же грузом на большем расстоянии. (Рис. 4). Это поясняется простым законом рычага.

Чтобы не переплачивать за невостребованную мощность заказываемого манипулятора, можно провести простейший расчет.

К примеру, требуется перевозка строительных бытовок. Масса одного изделия не превышает 1200 кг. Манипулятор сможет подъехать только на 3,5 метра. Умножаем расстояние на массу (в тоннах) и получаем приблизительное минимальной значение для показателя грузоподъемности: 3,5 × 1,2 = 4,2т. То есть для выполнения данной задачи подойдет пятитонный манипулятор. Если такую же бытовку нужно забрать с расстояния 10 метров – понадобиться манипулятор грузоподъемностью 15 тонн. В ситуациях, когда бытовка находится на возвышенности, лучше выбирать более мощные манипуляторы.

Поэтому если перевозчики советуют выбрать более мощную модель, а у клиента появляется подозрение развода – достаточно просто перемножить расстояние на массу груза и добавить к полученному числу 5–10% полученной величины (добавляются с учетом массы самой стрелы, механического сопротивления движущихся элементов и запас прочности конструкции).

Такие простые расчет сделают перевозки манипулятором доступней и прозрачней для клиента.

Не так давно я писал о том как мы с друзьями встряли пытаясь объехать пробку по обочине дороги. Почитать и посмотреть можно здесь:www.drive2.ru/users/zveryga/blog/.

И помогли нам выбраться лишь ремни безопасности.

По воле случая недавно пришлось мотануться опять в Саратов и обратно. Памятуя о нашем, как нам теперь уже кажется веселом инциденте, подъезжая к той злосчастной обочине я положл рядом с собой фотоаппарат…

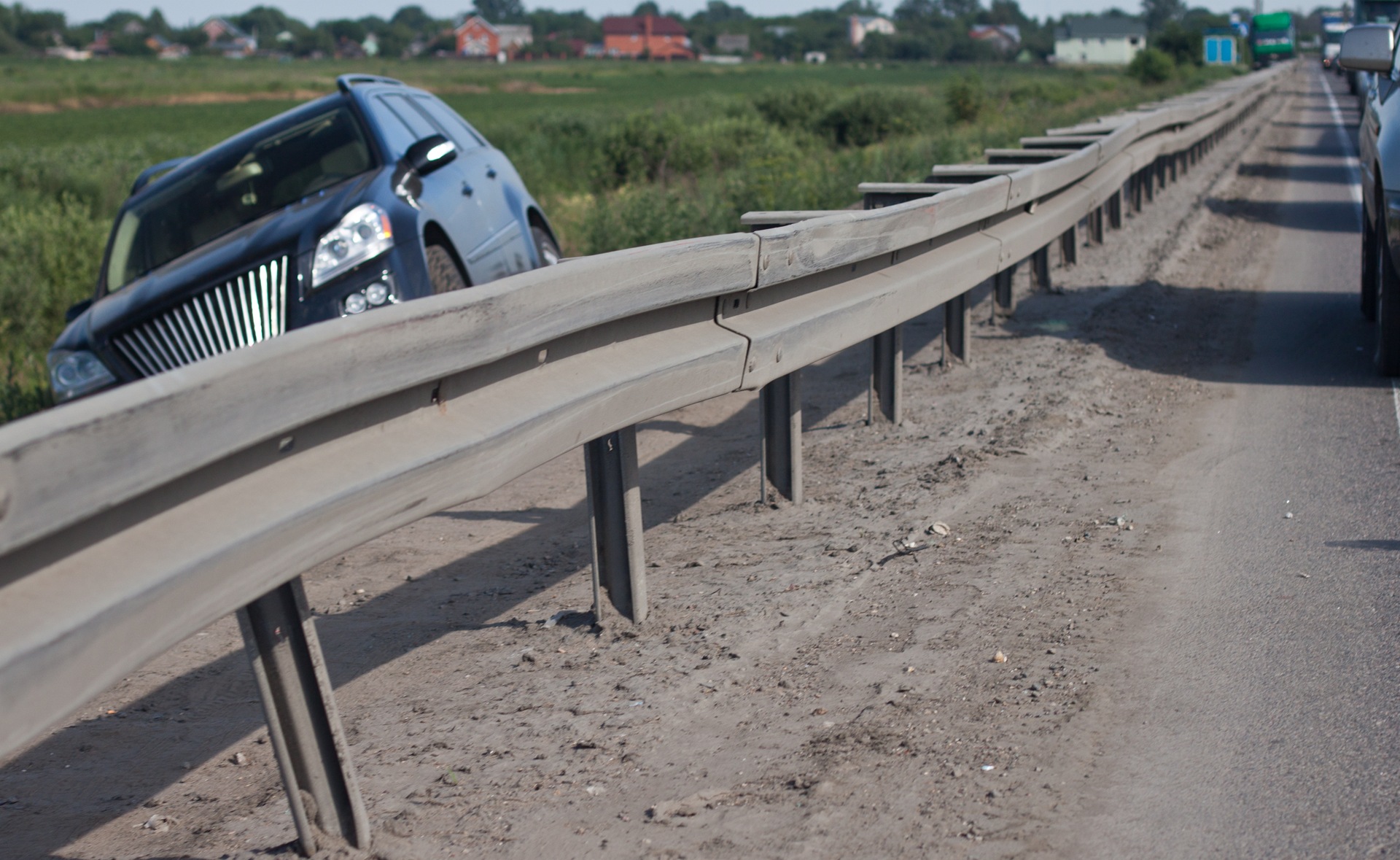

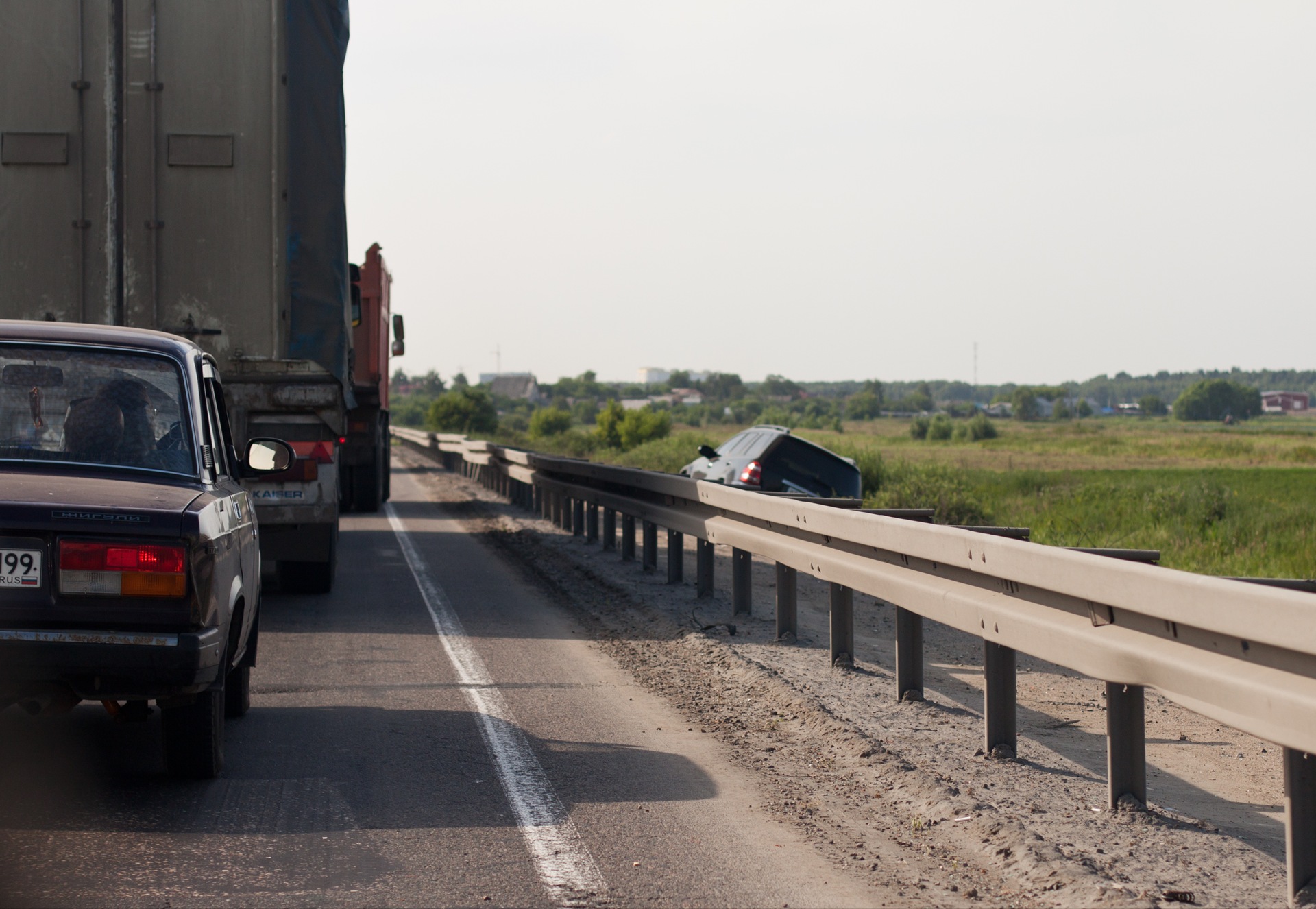

и, как оказалось, не зря. Как и в случае с нами, за парапетом на обочине оказалось два автомобиля. Один из них брабус…

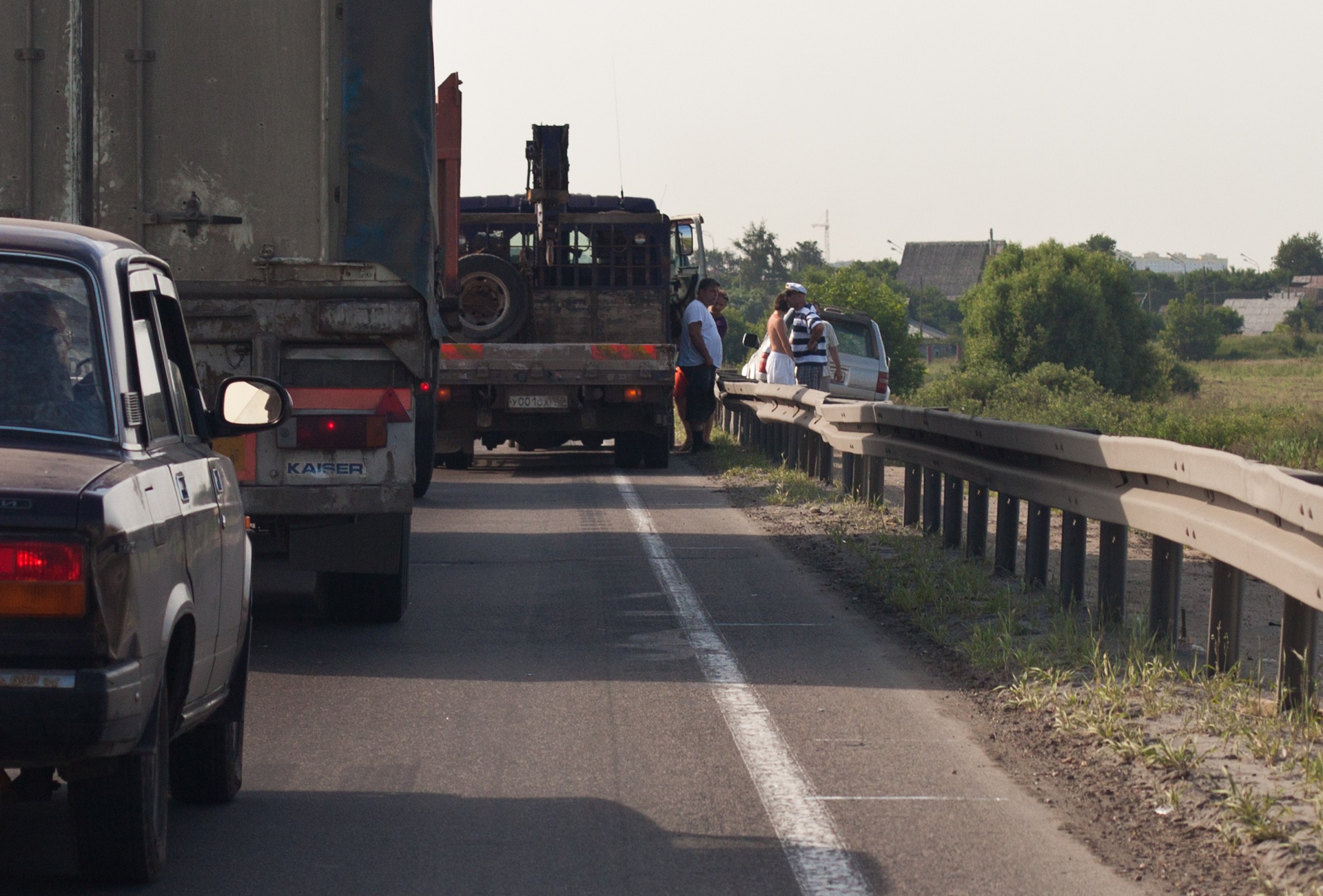

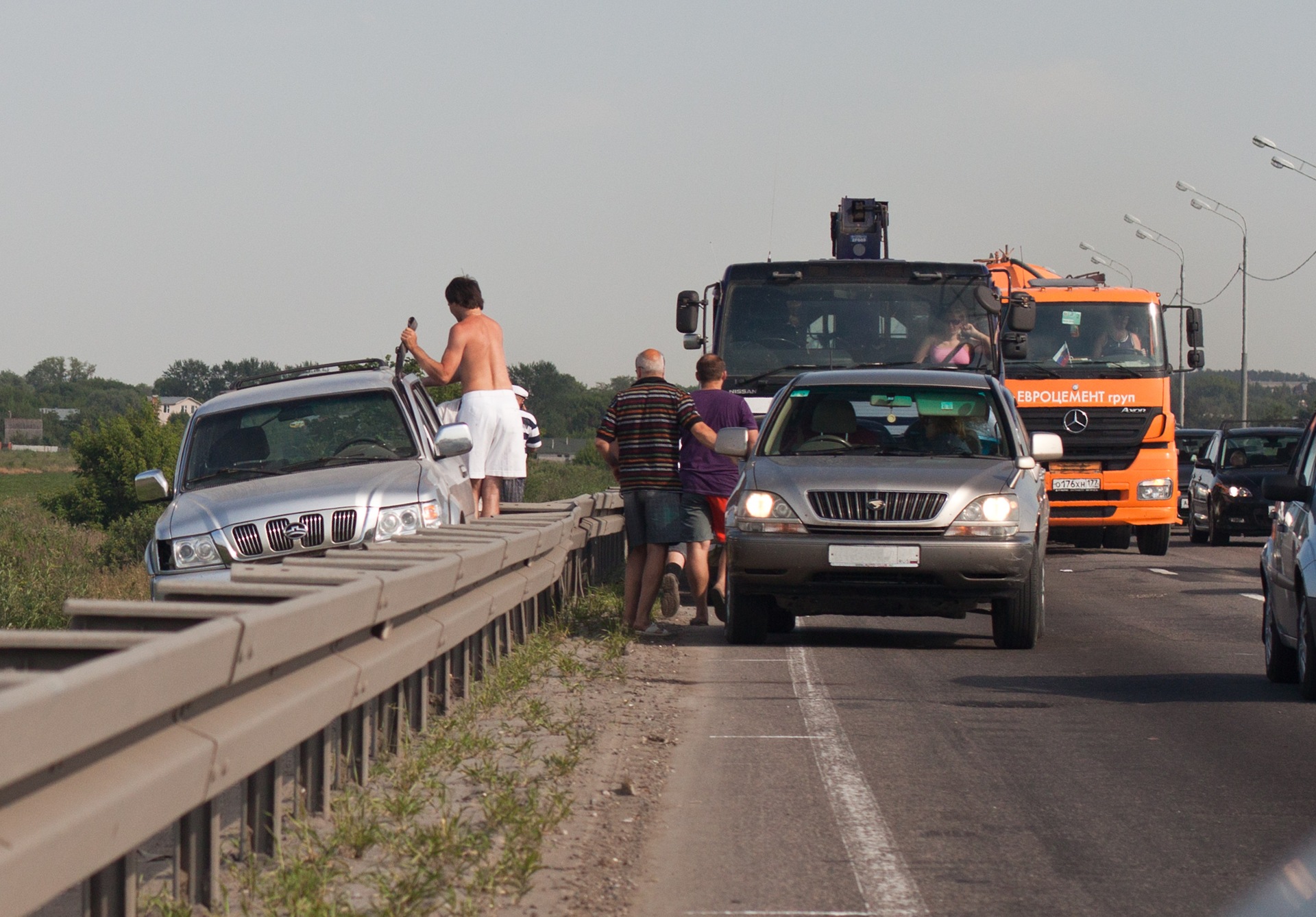

Ребята пребывали в замешательстве и не смотря на то, что рядом стоял краноманипулятор, не знали как им перекинуть свои автомобили на дорогу

Мы, наученные горьким опытом остановились и подсказали что в сложившейся ситуации им надо делать.
Поблагодарив нас, они начали доставать ремни безопасности.

Так как времени на очередной просмотр того как поднимают джип за ремни безопасности у нас не было мы поехали дальше… Думаю, что у них все получилось :))) Интересно, сколько весят эти джипы…

Для ремонта автомобиля своими руками часто требуется поднять какую-либо сторону, а возможно и всё авто. В автосервисах почти всегда используют подъёмники или ямы. Но не у каждого автовладельца есть в загажнике свое личное СТО, поэтому рассмотрим основные варианты поднятия авто.

Важно! Будьте осторожны и соблюдайте основные правила безопасности! Если какой то вариант подъема авто сработал у авто эксперта, это не значит что он сработает у вас.

Безопасность при подъеме автомобиля без подъемника, смотровой ямы и специальной эстакады

Многие автолюбители сталкивались с проблемой, как поднять автомобиль без специальной эстакады, смотровой ямы или подъемника для ремонта в гараже. Поднятие домкратом приемлемо, но небезопасно для владельцев авто. При ремонте нередки ситуации, когда домкрат подводит и самопроизвольно опускается либо падает из-за установки на неровной поверхности. Если автомобиль не новый, случаются проскакивания домкрата через прогнившее железо.

Для безопасности можно сделать в гараже тяжеленные деревянные подставки в количестве двух или четырех штук. Поддомкрачиваете авто со всех сторон поочередно, подкладываете деревянные подставки и занимаетесь ремонтом. При отсутствии подставок из дерева используют запасные колеса автомобиля в сборе или диски.

Способы поднять машину в гараже для ремонта

Чтобы поднять машину в гараже для ремонта, существует несколько способов. В большинстве случаев автомобиль поднимают домкратом. Бывают ситуации, когда домкрата нет, а ремонт срочный. Тогда на помощь приходит смекалка автолюбителей.

Безопасное поднятие авто на домкрате

Для безопасного поднятия автомобиля домкратом необходимо правильно установить подъемное устройство.

1. Опорное место должно быть ровным и твердым. Если пол гаража деревянный или бетонный, проблем не будет. Когда пол земляной, подкладывается подкладка из дерева или железа.
2. Домкрат лучше упирать в лонжероны. В порогах предусмотрены специальные пазы под подъемник, но мягкий металл при частом подъеме автомобиля устает и проминается.

Как поднять машину без домкрата

Иногда домкрата под рукой нет, а автомашина требует срочного ремонта. В подобной ситуации поможет смекалка и подручный материал.

Если поблизости есть несколько взрослых мужчин, можно попросить помощи. При отсутствии тяжеленных деревянных подставок предварительно подготовьте несколько кирпичей или колесные диски для подкладывания под машину. С помощью мужской силы приподнимается нужная сторона, и под машину кладутся деревянные подставки или подручный материал.

При отсутствии посторонней помощи попробуйте приподнять автомобиль самостоятельно. Найдите пару кирпичей и доску длиной около метра. Кирпичи укладываются друг на друга, сверху ложится доска. Один край должен быть на кирпичах, другой на полу, чтобы получился скат. Заезжаете колесом на доску, подставляете под машину деревянную подставку и занимаетесь ремонтом.

Поднять машину на деревянные подставки

Для безопасности при ремонте авто используются деревянные подставки. Изготовление приспособлений не потребует много материала.

Если для ремонта авто нужно поднять переднюю или заднюю часть машины, воспользуйтесь деревянными подставками. Домкратите машину с одной стороны, ставите под лонжерон подкладку и убираете домкрат. С другой стороны процедура повторяется. В результате автомобиль может полностью остаться без колес, удерживаемый деревянными подставками.

Способы поднять машину для ремонта на улице

Для поднятия автомобиля на улице возможностей больше, чем в гараже. Большинство автовладельцев пользуются домкратом, при отсутствии подъемного устройства просят помощи у коллег-автолюбителей. Рассмотрим существующие варианты подъема автомашины.

Поднять авто на самодельную мини-эстакаду

Автолюбители, приобретя личное авто, сталкиваются с проблемой поднятия машины. Для удобства при ремонте автомобиля они самостоятельно или с помощью знакомых сварщиков изготавливают мини-эстакаду. Процесс изготовления займет много времени и потребует максимум усилий, но результат удовлетворит любого придирчивого автовладельца.

Посмотреть видео с вариантом мини-эстакады можно, пройдя по ссылке

Существуют несколько разновидностей мини-эстакад, они бывают цельными и разборными. Если площадь гаража позволяет хранить большую конструкцию или существует дополнительный сарай, то делают цельную. Если места мало, изготавливают разборный вариант. Мини-эстакады разделяют на подвиды.

• Односторонняя пирамида. Изготавливается из деревянной доски и требует минимум времени и средств.
• Прямоугольная трапеция. Состоит из двух элементов в виде полутрапеции. Изготавливается из металлического уголка путем сварки.
• Разборная конструкция. Состоит из нескольких соединяемых частей. Изготавливается из металлического профиля путем сварки.

Вывесить авто на стойки

Некоторые автовладельцы для ремонта авто используют специальные стойки. Они продаются в автомагазине. Опытные автовладельцы изготавливают приспособления собственноручно. У покупных вариантов грузоподъемность до 5 тонн. Самодельные конструкции не уступают покупным моделям и способны удержать грузовой автомобиль.

Схема подъема авто аналогична подъему для деревянных подставок. Поднимаете нужную сторону домкратом, ставите под лонжерон стойку. Данная процедура проделывается с четырех стороны. В результате автомобиль окажется в подвешенном состоянии, удерживаемый стойками. Максимальная высота подъема достигает 60 см.

Другие способы поднять автомобиль самостоятельно

Случаются ситуации, когда требуется приподнять автомобиль, а возможности ограничены. При отсутствии под рукой необходимых приспособлений можно попробовать найти небольшое возвышение и наехать нужным колесом. Для данной цели прекрасно подойдет обычный бордюр.

В каждом автомобиле есть запасное колесо. Найдите доску небольшой длины, и проблема подъёма решена. Положите запаску на землю, приложите доску и заезжайте. В интернете автовладелец-любитель выложил пример видео:
