Как правильно собрать кардан

Сборка карданного вала (кардана) – один из самых востребованных видов работ в автосервисах. Это довольно ответственные и трудоемкие работы, требующие профильных знаний, опыта и оборудования. В связи с этим, полноценная самостоятельная сборка кардана (карданного вала) вряд ли осуществима. Эта операция требует не только детального знания автомеханики, но и понимания, какие детали и каких производителей совместимы между собой.

Намного проще собрать готовые элементы вала – крестовины, вилки, шлицевой узел, фланцы. Но при такой сборке кардана нужно учитывать несколько важных моментов:

• Шлицевые соединения нуждаются в смазке специальным маслом (для большинства типов карданов можно применять смазку «ФИОЛ-1»).

• Если разборка карданного вала уже проводилась и были оставлены метки на разъемных деталях, соединять их лучше по тем же меткам, что позволит не запутаться при сборке

• Гайку крепления вилки переднего кардана нужно хорошо затянуть и начеканить.

• При сборке промежуточной опоры карданного вала нужно тщательно запрессовать подшипник оправкой, после чего установить стопорное пружинное кольцо в проточке опоры.

• Разобранный карданный вал собирать следует в обратной последовательности. Если Вы забыли, в какой последовательности разбирали детали, лучше все-таки обратиться к профессионалам.

• Перед установкой крестовин карданного вала для выравнивания поверхности посадочные места в вилке карданного вала следует пройти разверткой соответствующего размера.

Ремонт кардана осуществляется после того, как детали были сняты с автомобиля. А сборка кардана (карданного вала) должна заканчиваться обязательной балансировкой, чтобы избежать дисбаланса и вибрации. Но все-таки эффективнее разобрать и собрать кардан обратно могут профессионалы. Вы можете смело доверить это дело мастерам компании «Кардан Баланс».

Читайте также:  Стабилизатор на уаз патриот

Как то писал давным давно запись в одну из групп на драйве www.drive2.ru/c/687212/, но она очень далеко и я не думаю что кто знает что можно найти такое в поиске.А у людей все чаще встречаются проблемы с биением кардана.Да в той записи много не дописано, но в коментах многое это всё оговорено.

В общем последнее время стал сталкиваться с записями в бортовиках людей, что типа как не балансировали кардан, а он гад бьёт больше старого, посмотрев фотки было видно что все карданы были неправильно собраны. Ну как я говорю не мосол к мослу, а по правильному эти части называются вилка кардана и в неё крестовина заходит,

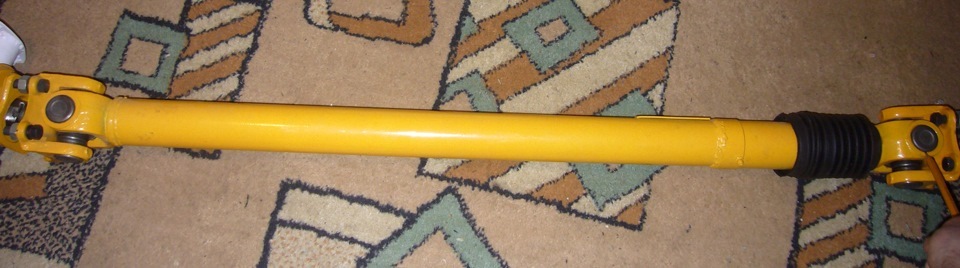

смотрим внимательно на мослы, то есть вилки, как они должны быть расположены, и ни как по другому, иначе будет на излом работать и в следствии будет вибрация от сюда.

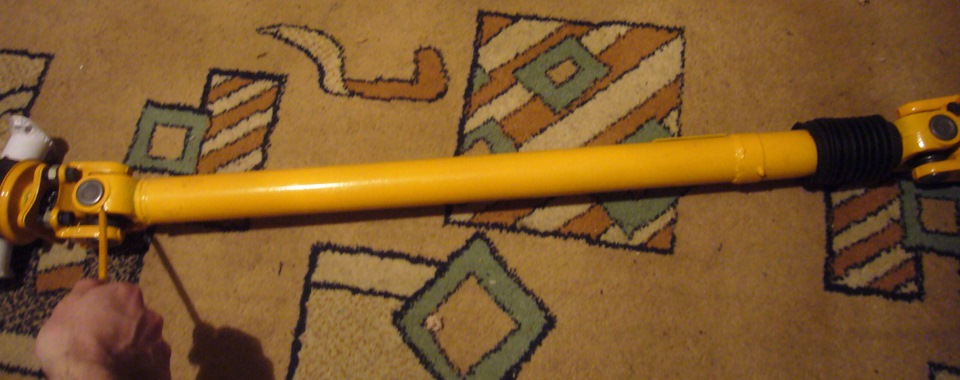

начнём. вот эта вилка крепится на фланец, который в своё время садится на шлицы, и многие его не правильно сажают, так что сравниваем вилки, они должны быть параллельны, то есть на одной линии.
если чутка криво во стоит этот фланец то необходимо его развернуть на 180 градусов, и если снова не встает ровно, то уверенно могу сказать либо фланец этот от другого кардана, либо шлицы криво на кардан приварены на заводе или криво нарезаны на фланце тоже тем же заводом изготовителем.

всё как на предыдущей фотке, вилка параллельна той.

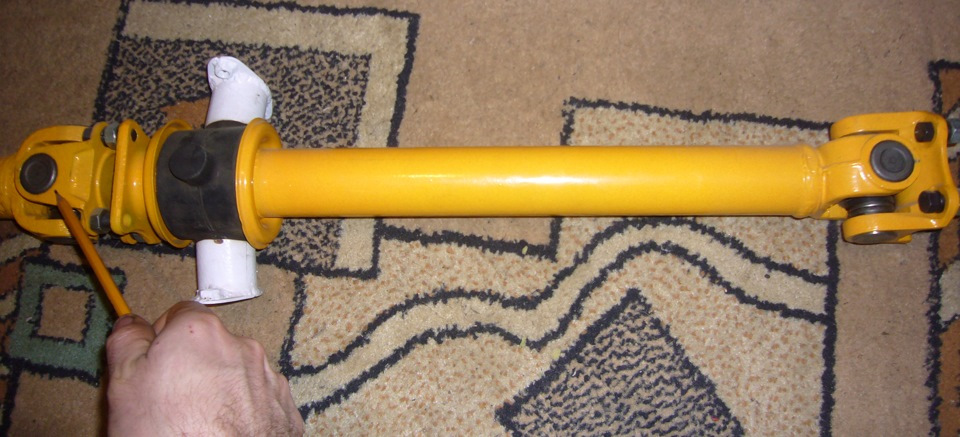

а теперь другая часть, с плавающими шлицами предупрежу, они как и те шлицы только в одном положении встают, провернув на 180 градусов ровно не вставить, проверено не одним таким карданом. вернёмся к делу. смотрим на вилку она параллельна другой, как и на той части кардана.

Читайте также:  Как дрифтить на месте

всё параллельно, и на 90 градусов повёрнуто относительно другой части будет при полной сборке кардана, это видно на первой фотке .
И ещё если кто заметил пыльник для шлицевой части от рулевой рейки переднеприводных вазов, разрезаный пополам, и в дальнейшем будет закреплен пластиковыми хомутами.

Сборка карданного вала – операция, требующая ответственного подхода. При неправильной сборке кардана нарушается балансировка и как следствие появляется вибрация. Мы расскажем вам как правильно собрать кардан и что нужно сделать, если вы только собираетесь его разобрать.

К слову сказать, вибрация может появиться даже после правильной сборки, но об этом в другой статье.

Если вы еще не успели разобрать кардан

Если вы только планируете разобрать карданный вал обязательно поставьте метки с помощью маркера или керна на всех узлах. Если собираетесь менять крестовину, необходимо пометить как фланец стоит относительно приварной вилки в трубе. При замене подшипника поставьте метки на комплекте под опору. Тоже касается прочих узлов!

Предварительная разметка, это основа в любом деле. Эта несложная операция, избавит вас от последующих проблем с обратной сборкой.

Если карданный вал уже разобран

Бывают случаи, когда карданный вал по неосторожности разошелся в шлицах при демонтаже. Или автолюбитель по неопытности заранее не поставил метки, при замене крестовины или подвесного подшипника.

Внимательно присмотритесь, на некоторых карданных валах европейского производства метки ставятся на заводе в виде выпуклых треугольников, накерненых стрелок и точек, иногда метками выступают балансировочные пластины выгнутой формы и даже пресс-маслёнки.

Примечание: на всех карданных валах со смещенными крестовинами друг относительно друга есть метки.

Если вы не обнаружили меток, у вас есть два варианта — обратиться к специалистам для балансировки карданного вала или попытаться самостоятельно найти правильное положение.

Читайте также:  Черный кайен с красным салоном

Чего не стоит делать

В случае если разобрались шлицы, не следует слушать советов вроде «Можно просто переставляя по шлицу кататься, когда уйдет дисбаланс-то — это и есть правильное положение». Во-первых — это неправильно, во-вторых — очень долго.

Перебирая положение шлицов, вы добьетесь уменьшения вибрации, но с большой вероятностью не найдете правильное положение кардана. Дисбаланс уменьшится, ощущение вибрации по кузову пропадет, но мелкая неощутимая вибрация на кардане останется.

Мелкая вибрация может быстро разрушить подвесной подшипник, крестовину. Также с большой вероятностью пострадает коробка, мост или раздатка – обычно первыми признаками служат протечка сальников.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

  • Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
  • По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
  • Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.
