Предупреждение: Жидкость ядовита. Промойте обильным количеством холодной проточной воды части тела, на которые попала жидкость, и немедленно обратитесь за медицинской помощью, если она попала в полость рта или в глаза. Некоторые типы жидкости огнеопасны и могут воспламеняться при контакте с горячими компонентами. Примите соответствующие меры пожарной безопасности. Жидкость агрессивна к окраске и пластикам – при попадании ее на такие поверхности немедленно смойте жидкость обильным количеством воды. Кроме того, жидкость гигроскопична (поглощает влагу из воздуха) — старая жидкость может быть загрязнена водой и непригодна для использования. При доливе жидкости в систему или ее замене используйте рекомендованный тип жидкости, наливая ее из только что открытого герметичного контейнера.
1. Правильное функционирование гидросистемы возможно только если ее компоненты свободны от воздуха. Чтобы удалить воздух из системы, прокачайте ее.
2. В течение процедуры прокачки добавляйте только чистую, свежую тормозную жидкость указанного в Спецификациях типа. Никогда не используйте жидкость повторно.
3. Если есть какие-либо сомнения относительно типа жидкости, залитой в систему, промойте систему чистой жидкостью и замените все уплотнения.
4. Если часть жидкости вытекла из системы или в нее попал воздух, найдите и устраните причину этого и лишь затем приступайте к прокачке.

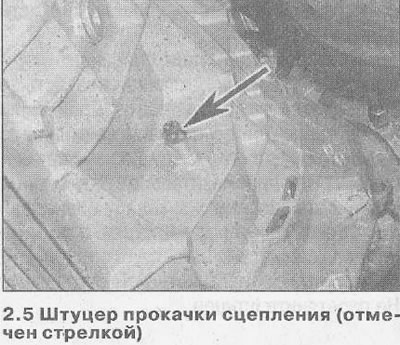

5. Штуцер прокачки находится на правой стороне картера сцепления (см. иллюстрацию). Чтобы получить доступ, затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки так.
6. Убедитесь, что все трубки и шланги прикреплены надежно, а штуцер прокачки закрыт. Очистите прилегающую к штуцеру область.
7. Открутите крышку питательного бачка главного цилиндра (гидросистема сцепления и тормозная гидросистема используют общий питательный бачок) и доведите уровень жидкости в нем до верхней линии («МАХ»). Наживите крышку и не забудьте поддерживать уровень жидкости по крайней мере выше нижней линии («MIN») на протяжении всей процедуры, иначе воздух снова попадет в систему.
8. В продаже имеется целый ряд приспособлений для прокачки гидросистемы одним человеком. Рекомендуется использовать один из таких комплектов, поскольку они значительно упрощают работу, а также уменьшают риск обратного втягивания в систему вышедших из нее воздуха и жидкости. Если такое приспособление не доступно, примените основной метод прокачки (для двух человек), подробно описанный ниже.
9. Если используется приспособление, подготовьте автомобиль как описано выше и следуйте инструкциям изготовителя комплекта. Процедура может незначительно меняться в зависимости от типа используемого приспособления, основной ее ход также описан ниже.
Прокачка — основной метод (для двух человек)
10. Подготовьте чистый стеклянный резервуар, подходящей длины пластиковую или резиновую трубку, которая туго садится на штуцер прокачки и накидной гаечный ключ. Потребуется помощь второго человека.
11. Снимите пылезащитный колпачок штуцера прокачки и насадите на штуцер подготовленную для прокачки трубку и гаечный ключ. Погрузите второй конец пластиковой трубки в предварительно налитую в резервуар тормозную жидкость.
12. Убедитесь, что бачок главного цилиндра наполнен и поддерживайте уровень жидкости в нем выше линии «MIN» на протяжении всей процедуры.
13. Попросите помощника несколько раз нажать до упора педаль сцепления, чтобы поднять давление, а затем нажать ее еще раз и удерживать в таком положении.
14. Откройте штуцер прокачки (приблизительно на один оборот). Когда из штуцера перестанет вытекать жидкость, зажмите его и попросите помощника медленно выпустить педаль. Проверьте уровень жидкости в бачке.
15. Повторяйте действия, описанные в пунктах 13 и 14, пока вытекающая жидкость не освободится от воздушных пузырей. Если перед прокачкой бачок главного цилиндра был пустым, делайте между циклами прокачки перерывы приблизительно в пять секунд, чтобы дать заполниться каналу цилиндра.
16. По окончании прокачки надежно зажмите штуцер, снимите с него трубку и гаечный ключ и установите пылезащитный колпачок. Не перетяните штуцер.
Прокачка с помощью приспособления с невозвратным клапаном
17. Эти приспособления представляют собой трубку с невозвратным клапаном, предотвращающим обратное втягивание в систему вышедших из нее воздуха и жидкости. Некоторые комплекты включают также прозрачный контейнер.
18. Насадите трубку на штуцер прокачки и откройте его. Нажмите педаль сцепления медленно и плавно, затем медленно отпустите ее. Повторяйте это действие, пока вытекающая жидкость не освободится от воздушных пузырей.
19. Не забудьте поддерживать уровень жидкости в бачке выше линии «MIN».
Прокачка под давлением
20. Эти приспособления приводятся в действие сжатым воздухом, содержащимся в камере запасного колеса. Однако, давление воздуха необходимо предварительно уменьшить (см. прилагаемые к приспособлению инструкции).
21. Присоедините входящий в комплект заполненный тормозной жидкостью контейнер к питательному бачку главного цилиндра и к запасному колесу. Выполняйте прокачку, открыв штуцер и сливая жидкость, пока она не освободится от пузырей.
22. Этот метод имеет преимущества, т.к. большое количество жидкости в установленном резервуаре предотвращает попадание воздуха в главный цилиндр во время прокачки.
Все методы
23. По окончании прокачки, смойте пролитую жидкость, надежно зажмите штуцер и установите его пылезащитный колпачок.
24. Проверьте уровень тормозной жидкости в бачке главного цилиндра и доведите его до нормы, если необходимо.
25. Помните, что слитая из системы тормозная жидкость не пригодна для повторного использования.
26. Проверьте упругость педали сцепления. Если при ее движении чувствуются провалы, в системе все еще есть воздух и требуется дальнейшая прокачка. Если повторная прокачка не принесла удовлетворительного результата, возможно изношены уплотнения главного или выжимного цилиндров.
При проведении прокачки используйте только новую гидравлическую жидкость.
Перед началом прокачки проверьте все трубки и надежность соединений.
Расположение клапана прокачки
Основной метод прокачки
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Заполните бачок новой гидравлической жидкостью. |
| 2. Снимите колпачок с клапана прокачки. Наденьте шланг на клапан и опустите второй конец шланга в гидравлическую жидкость. |
| 3. Попросите помощника выжать педаль сцепления. Откройте клапан прокачки и слейте жидкость. Закройте клапан. Отпустите педаль сцепления. |
| 4. Повторяйте эту операцию, пока в вытекающей жидкости не останется пузырьков воздуха. |
Прокачка с использованием комплекта с односторонним клапаном
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. В резиновой трубке такого комплекта установлен односторонний клапан, предотвращающий попадание воздуха и старой гидравлической жидкости обратно в систему. В комплект также может входить емкость для сбора старой гидравлической жидкости. |
| 2. После подсоединения комплекта к клапану прокачки откройте клапан. Плавно выжмите педаль сцепления и медленно отпустите ее. Повторяйте эту операцию, пока из гидравлической системы не будет удален весь воздух. |
Прокачка с использованием комплекта для прокачки под давлением
Гидравлическая система сцепления (ГСС) предназначена для уменьшения усилия нажатия педали, обеспечивая мягкий и четкий режим выжим, беспроблемное переключение передач. Но если в систему попадает воздух, нормальная работа трансмиссии нарушается, и в этом случае необходимо прокачать сцепление.
Такая операция выполняется достаточно просто, не требует больших временных затрат и специальных знаний, к тому же она однотипная, воздух стравливается через штуцер рабочего цилиндра. Но так как на Opel Astra устанавливаются разные виды КПП (роботизированные типа «Изитроник» и механические), то порядок действий, сам принцип прокачки здесь несколько отличается.
Когда необходимо прокачивать сцепление
Если автомобиль ведет себя нормально, и передачи переключаются плавно, без хруста и толчков, производить прокачку не имеет никакого смысла. Но если вы меняете какую-нибудь из деталей гидропривода (главный или рабочий цилиндр, трубку, шланг и так далее), выполняете замену жидкости в ГСС, удалить воздух из системы нужно будет обязательно. Также завоздушивание может происходить из-за утечки тормозной жидкости (ТЖ), и прежде чем прокачивать гидросистему, сначала этот дефект следует устранить.
По техническим условиям завода-изготовителя ГСС можно заправлять тормозными жидкостями типа DOT-3, DOT-5 или DOT-4, последняя из перечисленных марок применяется чаще всего, также рекомендуется использовать оригинальную автохимию. Еще один важный момент – разные составы крайне не желательно смешивать между собой, а если такое произошло, или ТЖ помутнела, нужно промыть систему, например, с помощью ДОТ-4, а затем уже заливать новую жидкость.
Прокачка сцепления на автомобиле с механической КПП
Прокачку на авто Astra H (или G) с механической коробкой передач удобно выполнять вдвоем, помощник здесь нужно для того, чтобы педалью сцепления (ПС) производить нажатия. Для проведения работ необходимо будет подготовить:
- отрезок прозрачного шланга (подойдет от стеклоомывателя);
- тару для слива ТЖ;
- флакон с оригинальной жидкостью объемом от 250 до 500 мл;
- ключ на 10 или 11 (специальный для прокачки) и на 17;
- плоскогубцы.
В качестве тары удобно использовать пластиковую бутылку с проделанным в пробке отверстием для прозрачной трубки, и перед началом прокачки следует в заливной бачок произвести доливку жидкости до самого верха. Дальше действуем так:
- поднимаем капот, снимаем аккумулятор и площадку, расположенную под ним;
- находим на КПП рабочий цилиндр сцепления (РЦС), сдергиваем со штуцера предохранительный колпачок, закрепляем трубку на штуцере, другой кончик шланга соединяем с емкостью для слива;
- помощник в салоне авто несколько раз надавливает на ПС, затем фиксирует ее в нажатом состоянии;
- удерживая ключом на 17, при помощи прокачного ключа отворачиваем штуцер где-то на три четверти оборота, тем самым выпуская из системы воздух, затем штуцер закручиваем;
- опять выполняем накачивание педали и стравливание воздуха из ГСС, операцию повторяем столько раз, сколько это требуется для окончательного удаления воздуха из гидросистемы;
- во время прокачки обязательно следим за уровнем ТЖ в бачке, периодически доливаем жидкость.
По окончании работы закрываем крышку бачка, проверяем, как нажимается ПС, испытываем машину на ходу.
Прокачка сцепления на авто Opel Astra H (или G) с КПП «Изитроник»
На автомобилях Opel с роботизированной КПП Easytronic процесс прокачки выполняется даже проще, чем на авто с МКПП, и здесь помощник уже не нужен. Для проведения работ требуется подготовить:
- прозрачную трубку;
- рожковый ключ на 9;
- стандартную плоскую отвертку;
- емкость для слива жидкости;
- флакончик с DOT-4 (желательно использовать эту марку).
Чтобы добраться до РЦС, также необходимо будет снять аккумулятор и аккумуляторную площадку, затем выполняем такие действия:
- откручиваем крышку заливного бачка, доливаем жидкость до самого верха (бачок расположен на самой коробке передач);
- сдергиваем защитный колпак со штуцера прокачки, крепим на штуцере трубку, другой конец шланга соединяем с емкостью;
- выдергиваем крышку механизма аварийного отключения сцепления плоскогубцами или отворачиваем ее, если она на резьбе;
- берем плоскую отвертку, крутим регулировочный винт механизма выключения по часовой стрелке, тем самым переводим КПП в «нейтраль», имитируем выжим сцепления. Нужно сделать приблизительно 15-20 оборотов до легкого упора, больших усилий применять нельзя;
- ключом на 9 ослабляем прокачной штуцер примерно на три четвертых оборота, стравливаем воздух, при этом может выйти часть жидкости;
- закручиваем штуцер, добавляем жидкость в бачок, за этим нужно обязательно следить, иначе система может «завоздушить»;
- винт регулировки теперь вращаем в обратную сторону, переводя его в исходное положение, затем опять «нажимаем на педаль», то есть, снова выполняем вращение по часовой стрелке до легкого упора и откручиваем штуцер;
- повторяем все эти действия, добиваясь полного стравливания воздуха, после того как воздушные пузырьки перестанут появляться, прокачку можно считать законченной.
После полного прокачивания добавляем ТЖ в бачок до необходимого уровня, заворачиваем крышку, проверяем работу автомобиля на ходу.
