Как прописать датчики давления в шинах infiniti

Доброго времени суток!

Пришел мне из штатов ATEQ QuickSet TPMS. Я прям весь в надежде что у меня теперь все будет без официалов. Переобуваясь на зиму заставил шин монтажников вскрыть каждое колесо дабы отфотать каждый датчик на предмет засвидетельствования ID каждого. Так вот на всех 4-х датчиках с парт-номером 40700-1AY0A оказался одинаковые некие FCC ID (MRXNG34S) и также одинаковые некие IC (2546A-NG34S). Единственное чем они отличаются это наклейкой на торце каждого датчика вроде бы из необходимых 8 символов с 2-мя нолями в начале, но не одной буквы в этих номерах нет одни цыфры. Я конечно еще не попробовал их вкатить через девайс в голову авто, но мне это уже не нравиться..
Неужели придется сначало у официалов прописать, а потом считывать. confused:

На G25 вчера отстегнул нижнюю панель, разъема не нашел. Видимо только консалтом в режим обучения заводить.

to stas-0211 на сколько я читал FSM, нужно 6 раз в течении 10 секунд.

Зачем вскрывать колеса?
Ateq читает старые датчики из мозгов и сохраняет их, для надежности можно сделать скриншот.

FCC это комиссия по радиочастотам, айди это допуск или типа того, понятно, что он для всех одинаков.
IC это, скорее всего, айди чипа передатчика.
Айди это цифры с нулями, в шестнадцатиричной системе. Буквы там не обязптельно будут.

Гош, оучше проверить по схеме

По схеме, которую я нарыл, на джихе так же должно быть в ногах у водителя. Но это для Г37 2010, на Г25 не нашел.

Прочитал весь fsm. Нету там про замыкание на массу 6 раз. Там вообще нет таких методов. Ланч есть на работе. На днях им буду пробовать.

В FSM есть графика процесса, а на иностранных сайтах пишут про 6 раз. И этот метод описан в разделе WT (вроде бы), далее TPMS, далее without consult.

Спасибо, Sergey_SSK!
FX35 1 (gen) поколение.
Все сработало как написано. Хочу добавить, потому-что долго искал и не нашел. На табло высветилась ошибка давления шин, сперва мигает, а потом, где-то через минуту останавливается и всю дорогу горит и так после каждой заводки. В мониторе показывало три колеса давление, а одно две звездочки "**". Чтоб понять какое именно колесо закачал все колеса с разным давлением "ПЛ- 2.3, ПП- 2.1, ЗП- 1.9, ЗЛ- 1.7". Потом на мониторе посмотрел какое значение отсутствует и так обнаружил к какому колесу относятся звездочки "**". Поехал на шиномонтаж, сняли мне датчик. Поменял батарейку в датчике, как- по этой ссылке http://www.club-fx.ru/showthread.php?t=37944 . После установки на место датчика ничего не поменялось, все равно мигало, а потом светился датчик и на мониторе показывало одно колесо звездочками "**". По вашему мануалу прописал все датчики и все начало работать, лампочка погасла.

Всем зеленного света и ни гвоздя, ни жезла!

На ЕХ35 загорелась лампа ТПМС, видимо сдох датчик. Я начал прописывать по инструкции с первого поста – не прописалось (видимо из за сдохшего). Настройки теперь слетели – горит постоянно, видимо надо чтобы 4 рабочих датчика было. Т.е. 5 раз замыкаю выход, завожу => лампа загорается постоянно. Видимо из за того что не видит один из датчиков.

Внимание вопрос, как определить не рабочий датчик?
Дилерский сканер вообще не видит ТПМС.

консалт дилерский вообще тпмс не видит(
и вообще даже не дилерский сканер не видит(
нужен какой то другой способ проверки работоспсобности датчиков.

PS.
к ЕХ35 (европеец) 2008 перечисленные ниже датчики подойдут?
40700-JY00B
40700-JY00C
40700-1AY0A
40700-JY00A

Съездил на ириновский. Даже сигарету не успел скурить. Все быстро и отлично прописали. Без спец прибора нельзя прописать на 2g.

1000 за каждый или за все четыре?

и не помнишь: скока датчики у них стоят?

Читайте также:  Из метана получить пропан

Вообщем победил, дело оказалось в том, что не совсем верно указаны значения в первом посте для колес.
Указано
—psi (атм)
ПЛ 34 (2.31)
ПП 31 (2.10)
ЗП 29 (1.97)
ЗЛ 26 (1.76)

На самом деле
ПЛ 34 (2.4)
ПП 31 (2.2)
ЗП 29 (2.0)
ЗЛ 26 (1.8)

На FX50 2008г. нашёл разъём рядом с OBD под крышкой рулевой колонки. В жгуте разъём с одним единственным проводом голубого цвета.
http://photoshare.ru/photo12550845.html
http://photoshare.ru/photo12550846.html
накачал колёса
Front LH 240 (2.4 атм, 34 psi)
Front RH 220 (2.2атм, 31psi)
Rear RH 200 (2.0атм, 29psi)
Rear LH 180 (1.8атм, 26psi)

включаю зажигание в положение ON (дважды нажимаю на кнопку старт)
при этом лампочка начинает сразу же мигать с периодичностью 1 раз в сек. 0.5с горит, 0.5 не горит. Так мигает одну минуту и потом начинает гореть постоянно.

Касание проводом прикуривателя никак на ситуацию не влияет.

При касании прикуривателя проводом при положении зажигания АСС (кнопка нажата 1 раз) тоже ничего не происходит.

На FX50 2008г. нашёл разъём рядом с OBD под крышкой рулевой колонки. В жгуте разъём с одним единственным проводом голубого цвета.
http://photoshare.ru/photo12550845.html
http://photoshare.ru/photo12550846.html
накачал колёса
Front LH 240 (2.4 атм, 34 psi)
Front RH 220 (2.2атм, 31psi)
Rear RH 200 (2.0атм, 29psi)
Rear LH 180 (1.8атм, 26psi)

включаю зажигание в положение ON (дважды нажимаю на кнопку старт)
при этом лампочка начинает сразу же мигать с периодичностью 1 раз в сек. 0.5с горит, 0.5 не горит. Так мигает одну минуту и потом начинает гореть постоянно.

Касание проводом прикуривателя никак на ситуацию не влияет.

При касании прикуривателя проводом при положении зажигания АСС (кнопка нажата 1 раз) тоже ничего не происходит.

Сбросить тоже не получается. ХЕЛП!!

нарыл, тока еще не знаю на EX35 так же или нет
Перевод системы в режим самодигностики:
1. Ставим ключ в положение ON
2. Замыкаем найденный провод на массу
3. Следим за лампочкой давления в шинах
Лампочка должна загореться на 5 сек, затем потухнуть на 5 сек. Далее идут коды ошибок. Код ошибки двузначный. Первая цифра кодируется миганием с интервалом в 1 секунду. Вторая с интервалом в 0.5 секунд. Между ошибками пауза в 2 секунды. После того, как все ошибки показаны повторится все, что описано в этом абзаце с самого начала, пока провод замкнут на массу. Если в системе нет ошибок, то будет 5 коротких вспышек.

Коды ошибок:
15 FL tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
16 FR tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
17 RR tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
18 RL tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less

21 Transmitter no data (FL)
22 Transmitter no data (FR)
23 Transmitter no data (RR)
24 Transmitter no data (RL)

31 Transmitter checksum error (FL)
32 Transmitter checksum error (FR)
33 Transmitter checksum error (RR)
34 Transmitter checksum error (RL)

35 Transmitter pressure data error (FL)
36 Transmitter pressure data error (FR)
37 Transmitter pressure data error (RR)
38 Transmitter pressure data error (RL)

41 Transmitter function code error (FL)
42 Transmitter function code error (FR)
43 Transmitter function code error (RR)
44 Transmitter function code error (RL)

45 Transmitter battery voltage low (FL)
46 Transmitter battery voltage low (FR)
47 Transmitter battery voltage low (RR)
48 Transmitter battery voltage low (RL)

Как прописать датчики давления воздуха в шинах без Консалта на Infiniti FX35 FX45.

В последнее время писать особо было нечего: поменял колодки, залил бензин и все такое — неинтересно, да и времени нет на это.

Читайте также:  Украли зеркало с машины что делать

Поэтому сегодня напишу более полезную инфу для финиководов, а именно:
Как прописать датчики давления без Консалта, часть 2.
Кто-то спросит: Почему вторая часть? Потому что по первой части были проблемы с пропиской датчиков в "мозгах" наших Фиников и не только у меня, иными словами, процедура не давала результатов.
Вопрос не оставлял меня в покое и я его добил — проблема найдена, вопрос решен. Итак, поехали.

В интернете пишут такие цифры давления в шинах для корректной процедуры по записи датчиков в бортовой компьютер:
Переднее Левое — 34 psi (2.31 атм)
Переднее Правое — 31 psi (2.10 атм)
Заднее Правое — 29 psi (1.97 атм)
Заднее Левое — 26 psi (1.76 атм)

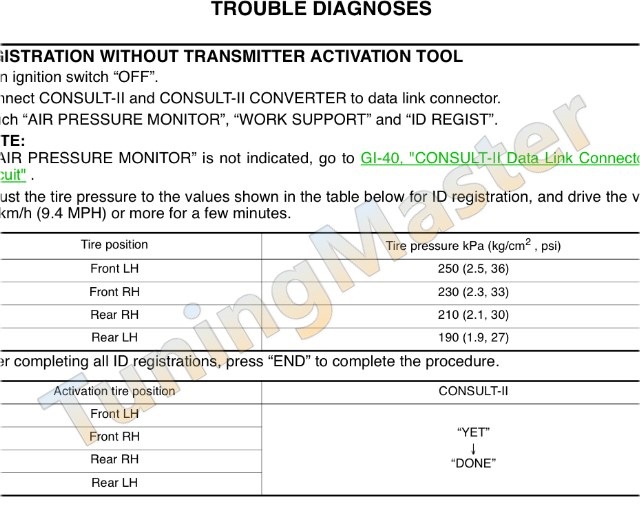

Покурив пендофорумы я выяснил откуда растут ноги взята инфа, конечно же, из мануала. Далее, я выяснил, что это давления для машин 05-08 г.в. И у меня нифига не получалось прописать датчики ТМПС. Потом я нашел инфу для машин 03-04 г.в.:

Переднее Левое — 36 psi (2.5 атм)
Переднее Правое — 33 psi (2.3 атм)
Заднее Правое — 30 psi (2.1 атм)
Заднее Левое — 27 psi (1.9 атм)

Пробовал с такими значениями, но датчики в упор не прописывались. И тут я решил, что дело в севших батареях. Короче говоря, забил на датчики, решил потом просто купить новый, т.к. все равно скоро переходить на лето. Но последняя попытка все изменила.

И вот, еду я сегодня, в День защитника Отечества, пробую прописать датчики TMPS на своем Infiniti, но результата нет. Доезжая до дома, думаю, попробую в последний раз, вдруг пропишутся в такой прекрасный теплый день (в мороз батареи могут как раз умирать), а тем более давления как раз нужные в колесах, нет — отдам электронный манометр товарищу и забью на это до покупки нового датчика. В режим можно входить прямо в движении, также замыкая кабель на массу.
И вдруг в какой-то момент слышу писк, потом еще раз, еще и еще. Логика подсказывала, что это взывают датчики, но такой писк у меня уже был и ничего не случилось интересного. Звук очень короткий и не такой громкий как сигнал спущенного колеса. Я смотрю на БК и ЧУДО — датчики прописаны! Далее я увидел значения, которые, с…ки, отличались от тех, что по мануалу. Ниже вы их можете лицезреть. Про сигналы хочу добавить, что эти сигналы означают связь с датчиками: один писк — первый датчик пойман/прописан, два писка — второй готов и так далее до 4-х бипов. Т.е., если писк есть, но датчики не прописываются, значит на каком-то нет связи (села батарейка), считайте звуки.

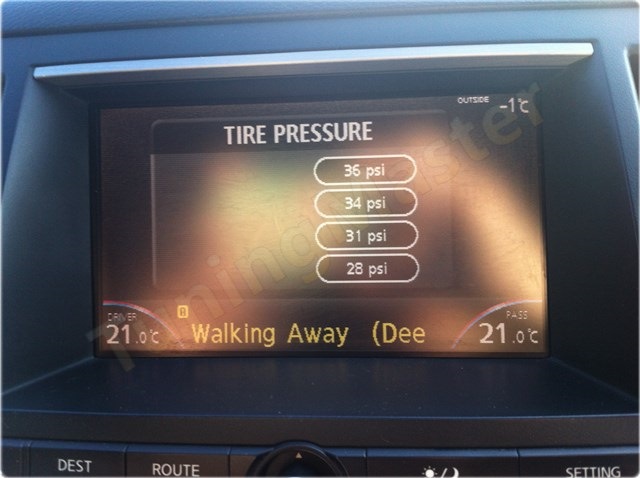

Собственно, правильные давления:

Почему оказалось так — я так и понял, но проблема была именно в давлениях, а не в батарейках. Сработал немного обратный закон Мерфи — дядя Случай, нагрев одну сторону машины чуть сильнее. Теперь лампа давления шин TMPS погасла и я делюсь с вами уже 100% проверенной на своем опыте информацией.

Полная процедура с исправлениями ПО ЭТОЙ ССЫЛКЕ, также там добавлены ответы на вопросы, связанные с поиском проблем при прописывании датчиков давления.

А еще люблю испытать Финика в зимней стихии и помочь "утопающим":

Когда я купил автомобиль, один из датчиков был в бардачке, на панели светилась ошибка. Конечно я сразу захотел это исправить. Как оказалось датчик который был извлечен был сломан в месте накручивания колпачка. То есть его вытащили потому что не могли накачать колесо. Когда я был на сервисе в своем городе, мне сказали что ни один датчик не прописан, и сказали что они не смогут их прописать потому у них нет оборудования. При смене шин на летние, я вытащил все датчики и думал что буду ездить так, но ошибка перед глазами меня мучила. Сначала я хотел отключить блок TPMS, как на FX, чтобы она исчезла, но в данном автомобиль такая хитрость не пройдет. Поэтому начал искать дальше и нашел инстукцию как прописать датчики без ОД. Решил попробовать. Основной сложностью был поиск шиномонтажа который смог бы работать с сломанным датчиком и имел точный манометр. Я нашел такой и поехал к ним. Они вставили все датчики в колеса, сломанный датчик также удалось вставить и накачать колесо.

Читайте также:  Как определить дату выпуска аккумулятора тюмень

Теперь инстукция по прописке датчиков:

1. Вставляем датчики в колеса.
2. Точным манометром выставляем давление в колесах (желательно перед этим прогреть резину)
ПЛ: 2.4
ПП 2.2
ЗП 2.0
ЗЛ 1.8
3. Под панелью водителя находим разъем диагностического кабеля системы TPMS, белый штекер с 1 белым кабелем, примотан к жгуту проводов. К нему подключаем кабель и выводим его в удобное место. Также из любого места подключаем еще 1 кабель к корпусу автомобиля.

4. 2 раза нажимаем кнопку запуска и включаем зажигание.
5. Замыкает кабель от диагностического разъема на минус автомобиля, и следим за лампой на щитке. Я не нашел расшифровку на данный автомобиль, но нашел на nissan. Я думаю она идентична, но я не проверял и особо не обращал внимания на этот пункт.

Лампочка должна загореться на 5 сек, затем потухнуть на 5 сек. Далее идут коды ошибок. Код ошибки двузначный. Первая цифра кодируется миганием с интервалом в 1 секунду. Вторая с интервалом в 0.5 секунд. Между ошибками пауза в 2 секунды. После того, как все ошибки показаны повторится все, что описано в этом абзаце с самого начала, пока провод замкнут на массу. Если в системе нет ошибок, то будет 5 коротких вспышек.

Коды ошибок:
15 FL tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
16 FR tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
17 RR tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less
18 RL tire pressure drops to 182 kPa (1.82 kg/cm2, 26.5 psi) or less

21 Transmitter no data (FL)
22 Transmitter no data (FR)
23 Transmitter no data (RR)
24 Transmitter no data (RL)

31 Transmitter checksum error (FL)
32 Transmitter checksum error (FR)
33 Transmitter checksum error (RR)
34 Transmitter checksum error (RL)

35 Transmitter pressure data error (FL)
36 Transmitter pressure data error (FR)
37 Transmitter pressure data error (RR)
38 Transmitter pressure data error (RL)

41 Transmitter function code error (FL)
42 Transmitter function code error (FR)
43 Transmitter function code error (RR)
44 Transmitter function code error (RL)

45 Transmitter battery voltage low (FL)
46 Transmitter battery voltage low (FR)
47 Transmitter battery voltage low (RR)
48 Transmitter battery voltage low (RL)

52 Vehicle speed signal

6. Выключаем зажигание и снова его включаем.

7. 5 раз быстро замыкаем диагностический разъем на минус автомобиля, после последнего раза кабель должен быть разомкнут, лампочка на щитке начинает мигать, система готова к обучению. Заводим авто и катаемся несколько минут с скоростью более 40кмч. Лампочка должна погаснуть, что означает, что система прописала датчики и ошибок не обнаружено. Если лампочка начнет светиться постоянно возвращаемся к пункту 5 и расшифровываем ошибку.

8. Если лампочка погасла, выставляем давление 2.3 во всех колесах и радуемся.

У меня все получилось с первого раза. Лампа tpms больше не мозолит мне глаза.
