Как проверить катушку зажигания пежо 307

Года 3 назад с машиной приключилась неприятность, начала троить и заглохла. Как оказалось сдох бензонасос и катушка зажигания, пока разбирались приговорили еще и стартер =).
Три года назад я не нашел информацию как проверить катушку с помощью тестера. А недавно наткнулся на запить Plama2 о проверке катушки. Алексей поделился ссылкой как это сделать. Я решил разместить эту информацию тут, кому-нибудь может пригодится.

Визуальный контроль
Проверить состояние соединений — Отсутствие окисления — Общее состояние блока катушек зажигания :
При нормальном состоянии : Проверьте сопротивление первичной цепи (Цилиндр (цилиндры) 1/4)
Если состояние не соответствует норме : Выполните необходимые работы
Проверьте наличие пружин в удлинителях :
При наличии : Проверьте сопротивление первичной цепи (Цилиндр (цилиндры) 1/4)
При отсутствии : Выполните необходимые работы
Убедитесь в отсутствии жидкости в гнездах :
При отсутствии : Проверьте сопротивление первичной цепи (Цилиндр (цилиндры) 1/4)
При наличии : Выполните необходимые работы

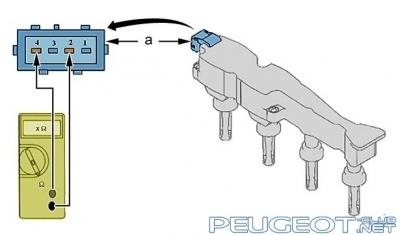

Контроль : Сопротивление первичной обмотки (Цилиндр (цилиндры) 1/4)

Измерьте сопротивление первичной цепи между клеммами 1 и 4 4-контактного серого разъема "a" :
Если величины сопротивлений правильные (См. таблицу) : Проверьте сопротивление первичной цепи (Цилиндр (цилиндры) 2/3)

Первичное сопротивление
Температура окружающей среды 20 °C
Первичное сопротивление : Минимум 0,4 Ом
Первичное сопротивление : Номинал 0,5 Ом
Первичное сопротивление : Максимум 0,6 Ом

Контроль : Сопротивление первичной обмотки (Цилиндр (цилиндры) 2/3)

Измерьте сопротивление первичной цепи между клеммами 2 и 4 4-контактного серого разъема "a" :
Если величины сопротивлений правильные (См. таблицу) : Проверьте сопротивление вторичной цепи (Цилиндр (цилиндры) 1/4)

Первичное сопротивление
Температура окружающей среды 20 °C
Первичное сопротивление : Минимум 0,4 Ом
Первичное сопротивление : Номинал 0,5 Ом
Первичное сопротивление : Максимум 0,6 Ом

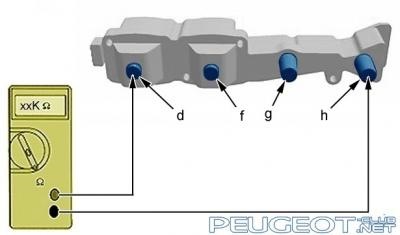

Контроль : Сопротивление вторичной цепи (Цилиндр (цилиндры) 1/4)

Измерьте сопротивление вторичной цепи между цилиндрами 1 и 4 :

Сопротивление вторичной обмотки
Температура окружающей среды 20 °C
Сопротивление вторичной обмотки : Минимум 13кОм
Сопротивление вторичной обмотки : Номинал 15кОм
Сопротивление вторичной обмотки : Максимум 17кОм

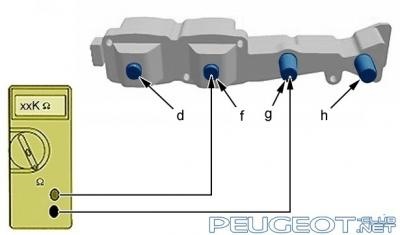

Контроль : Сопротивление вторичной цепи (Цилиндр (цилиндры) 2/3)

Измерьте сопротивление вторичной цепи между цилиндрами 2 и 3 :

Сопротивление вторичной обмотки
Температура окружающей среды 20 °C
Сопротивление вторичной обмотки : Минимум 13кОм
Сопротивление вторичной обмотки : Номинал 15кОм
Сопротивление вторичной обмотки : Максимум 17кОм

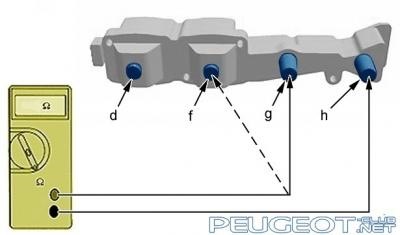

Контроль : Сопротивление изоляционного материала (Цилиндры 1/2 и 1/3)

Измерьте сопротивление изоляционного материала между цилиндрами 1/2 и 1/3 :

Сопротивление изоляционного материала

Цилиндр 1 —
Цилиндр 2 Бесконечность
Цилиндр 3 Бесконечность

Читайте также:  Поворотник и габарит в одной лампе

Контроль : Сопротивление изоляционного материала (Цилиндры 4/2 и 4/3)

Измерьте сопротивление изоляционного материала между цилиндрами 4/2 и 4/3 :

Сопротивление изоляционного материала

Цилиндр 4 —
Цилиндр 2 Бесконечность
Цилиндр 3 Бесконечность

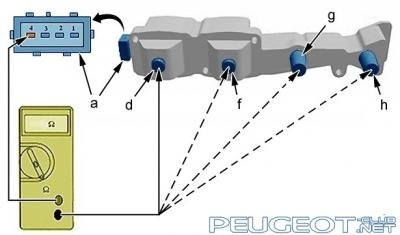

Контроль : Сопротивление изоляционного материала между цилиндрами и разъемом

"a" Серый 4 контактный разъем.

Измерить сопротивление изоляции между первичной и вторичной обмотками :

Сопротивление изоляционного материала

————– | PIN 4 разъема "a"|PIN 3 разъема "a"| PIN 2 разъема "a"|PIN 1 разъема "a"
Цилиндр 1 | Бесконечность | Бесконечность | Бесконечность | Бесконечность
Цилиндр 2 | Бесконечность | Бесконечность | Бесконечность | Бесконечность
Цилиндр 3 | Бесконечность | Бесконечность | Бесконечность | Бесконечность
Цилиндр 4 | Бесконечность | Бесконечность | Бесконечность | Бесконечность

Если величины сопротивлений правильные (См. таблицу) : Блок катушек зажигания соответствует норме.

Диагностика неисправностей системы зажигания и проверка состояния ее компонентов

При выполнении любых работ по обслуживанию компонентов системы при включенном зажигании следует соблюдать особые меры предосторожности. Получение электрического шока может повлечь за собой самые серьезные последствия. Запрещается выполнение обслуживания компонентов системы лицам с имплантированным кардиостимулятором. При подсоединении или отсоединении каких-либо компонентов, а также при использовании универсального измерителя цепей для определения электрического сопротивления не забывайте выключать зажигание!
Система статического зажигания Simos

На моделях, оборудованных системой зажигания Simos 2P, где распределитель не предусмотрен, силами среднестатистического механика-любителя может быть произведен лишь крайне узкий спектр проверок.

В случае возникновения каких-либо проблем, связанных с нарушением функционирования системы зажигания всегда в первую очередь проверяйте качество контактных соединений электропроводки на катушечном модуле и датчике оборотов и положения коленчатого вала. Также оцените состояние изоляции электропроводки.

Проверьте качество посадки катушечного модуля на всех свечах зажигания. Также проверьте состояние собственно свечей – помните, что свечи в системах зажигания с холостой искрой подвержены повышенному износу.

Снимите датчик оборотов и положения коленчатого вала и внимательно изучите его состояние (см. Раздел Снятие и установка информационных датчиков системы зажигания).

Если в ходе выполнения перечисленных выше проверок выявить причину нарушения не удается, автомобиль следует отогнать для более детальной диагностики системы зажигания на фирменную станцию техобслуживания компании Skoda.

Все прочие системы

Наиболее типичные причины отказов

Большинство отказов систем зажигания оказываются связанными с нарушением качества контактных соединений цепи, либо с утечками тока в ВВ контуре. Утечки обычно происходят вследствие образования угольных дорожек, появляющихся в результате электрических пробоев при чрезмерном загрязнении, увлажнении или механическом разрушении компонентов. Прежде чем принимать решение о замене подозреваемого компонента всегда сначала проверяйте электропроводку. Работайте не торопясь, методически проверяя каждый из отдельных участков цепи, стараясь методом исключений выявить поврежденный сектор. В подавляющем большинстве случаев помогает опрыскивание поверхности компонентов ВВ контура системы специальным влагопоглотителем типа WD40.

Читайте также:  Куда деть просроченные огнетушители

Проверять наличие искры может ставшим привычным способом путем поднесения провода питания к блоку двигателя в данном случае не рекомендуется, не только ввиду повышенного риска получения электрошока, но также во избежание выхода из строя ВВ контура катушки. не следует также пытаться выявить цилиндр, в котором имеют место пропуски зажигания, путем поочередного отсоединения проводов от каждой из свечей.

Двигатель не запускается

Если двигатель не проворачивается вовсе, либо вращается слишком медленно, проверьте состояние аккумуляторной батареи и стартера. Подсоедините вольтметр между полюсными клеммами батареи (с соблюдением полярности: “+” к “+”; “-” к “-”). Отсоедините от крышки распределителя ВВ провод катушки зажигания и заземлите его на мастерскую автосервиса. Считайте показание прибора при проворачивании двигателя стартером (не проворачивайте двигатель непрерывно более 10 секунд). Если результат измерения составляет менее 9.5 В, проверьте состояние батареи и исправность функционирования систем запуска и заряда.

Если двигатель проворачивается с нормальной скоростью, но при этом не запускается, следует проверить ВВ контур системы зажигания. Следуя инструкциям изготовителей, подсоедините стробоскоп, затем проверните двигатель стартером. Если стробоскоп исправно мигает, следовательно напряжение подается на свечи зажигания и следует проверить состояние последних. Если стробоскоп не реагирует на проворачивание двигателя, проверьте состояние собственно ВВ проводов, затем крышки распределителя, угольные контактные щетки и бегунок.

Если нарушений в искрообразовании нет, проверьте исправность функционирования системы питания.

Причиной нарушения искрообразования может являться неисправность в НВ части системы зажигания. Проверьте исправность подачи питания в 12 В на катушку зажигания. Оцените состояние контактных соединений и электропроводки. Проверьте собственно катушку. Причиной отсутствия питания на катушке может являться неисправность выключателя зажигания, либо сгорание предохранителя.

Помните, что неисправность системы противоугонной сигнализации или иммобилизатора двигателя может явиться причиной отказа двигателя от запуска. Прежде чем продолжать проверки, удостоверьтесь, что противоугонная система надлежащим образом отключена.

Если выявить причину нарушения искрообразования в ходе проведенных проверок не удается, следует отогнать автомобиль на станцию техобслуживания для выполнения диагностики неисправностей системы управления двигателем.

Имеют место пропуски зажигания

Читайте также:  Центральный переключатель света уаз 469 схема подключения

Нарушение стабильности искрообразования чаще всего происходит в результате нарушения качества контактных соединений или появления непостоянного дефекта в НВ контуре системы. Второй причиной пропусков зажигания является неисправность ВВ контура системы, либо повреждение катушечной стороны бегунка. В некоторых случаях к нарушению стабильности зажигания ведут отказы датчика оборотов и положения коленчатого вала/Холла (см. Раздел Снятие и установка информационных датчиков системы зажигания).

При выключенном зажигании тщательно проверьте внешнее состояние всех компонентов системы, особое внимание уделяя качеству контактных соединений. При наличии под рукой необходимого оборудования проверьте состояние электропроводки и качество контактных соединений НВ контура зажигания.

Удостоверьтесь, что ВВ катушка зажигания, крышка распределителя и ВВ провода свободны от грязи и влаги. Методом подстановки заведомо исправных компонентов проверьте состояние ВВ проводов и свечей зажигания, затем осмотрите крышку, угольные щетки и бегунок распределителя.

Регулярные пропуски зажигания с высокой степенью вероятности оказываются связаны с повреждениями крышки распределителя., ВВ проводов или свечей зажигания. При помощи стробоскопа удостоверьтесь в наличии ВВ напряжения питания на свечах.

Если ВВ сигнал на одной из сечей отсутствует, причиной отказа является неисправность данного ВВ провода или крышки распределителя. При наличии напряжения на всех свечах следует проверить состояние каждой из них в отдельности.

Отсутствие ВВ напряжения на всех свечах зажигания говорит о неисправности катушки зажигания – ее вторичная обмотка может оказаться пробита в результате воздействия высоких электрических нагрузок.

Прочие нарушения

Если выявить причину нарушения в ходе выполнения перечисленных выше проверок не удается, следует обратиться за помощью к специалистам автосервиса. .

Проверка состояния компонентов системы зажигания

проверяем катушку зажигания пежо 307 1.6 16v

проверка катушки зажигания пежо 307

Выявление неисправности катушки зажигания Пежо 307

Пежо 307 катушка зажигания от ВАЗ

Проверка катушки зажигания Citroen С4

Замена катушек зажигания. Peugeot Citroën Renault ? Ответ в этом видео!

Замена свечей Пежо Партнер, троит пропуски зажигания p0303 p0301 p0302 p0304

Проверка катушки зажигания прямо на автомобиле

Троит Citroёn C4! Замена модуля(катушки) зажигания!

Как проверить катушку зажигания, Peugeot 207 1.4 бензин
