Как проверить клапан ввти

VVTI – это разработанная «Тойотой» система изменения фаз газораспределения. Если перевести эту аббревиатуру с английского языка, то данная система отвечает за интеллектуальное смещение фаз. Сейчас на современных японских двигателях установлено второе поколение механизмов. А впервые VVTI начали устанавливать на автомобили с 1996 года. Система представляет собой муфту и специальный VVTI-клапан. Последний выполняет роль датчика.

Устройство клапана системы VVTI автомобилей "Тойота"

Элемент состоит из корпуса. В наружной части находится управляющий соленоид. Он отвечает за движение клапана. Также в устройстве имеются уплотнительные кольца и разъем для подключения датчика.

Общий принцип работы системы

Главное управляющее устройство в данной системе смещения фаз газораспределения – это муфта VVTI. По умолчанию разработчики двигателя проектировали фазы открытия клапанов так, чтобы получить хорошую тягу на низких оборотах мотора. По мере роста оборотов растет и давление масла, за счет которого открывается клапан VVTI. «Тойота-Камри» и ее двигатель 2,4 литра работает по такому же принципу.

После того как этот клапан откроется, распределительный вал повернется в определенное положение относительно шкива. Кулачки на валу имеют специальную форму, и в процессе поворота элемента впускные клапаны будут открываться немного раньше. Соответственно, позже закрываться. Это должно самым лучшим образом сказаться на мощности и крутящем моменте двигателя на высоких оборотах.

Подробное описание работы

Главный управляющий механизм системы (а это муфта) устанавливается на шкиву распределительного вала двигателя. Корпус его соединяется со звездочным либо зубчатым шкивом. Ротор соединяется непосредственно с распределительным валом. Масло из системы смазки подается с одной либо с двух сторон к каждому лепестку ротора на муфте, заставляя тем распределительный вал поворачиваться. Когда двигатель не запущен, система автоматически устанавливает максимальные углы задержки. Они соответствуют самому позднему открытию и закрытию впускных клапанов. Когда мотор запустится, давление масла недостаточно сильное, чтобы открыть VVTI-клапан. Чтобы избежать любых ударов в системе, ротор соединяется с корпусом муфты штифтом, который при росте давления смазки будет отжиматься самим маслом.

Управление работой системы осуществляется посредством специального клапана. По сигналу с ЭБУ, электрический магнит при помощи плунжера начнет перемещать золотник, тем самым пропуская масло в одном либо в другом направлении. Когда мотор остановлен, этот золотник двигается за счет пружины так, чтобы выставить максимальный угол задержки. Чтобы повернуть распределительный вал на определенный угол, масло под высоким давлением посредством золотника подводится к одной из сторон лепестков на роторе. Одновременно с этим открывается на слив специальная полость. Она расположена с другой стороны лепестка. После того как ЭБУ поймет, что распределительный вал повернут на нужный угол, каналы шкива перекрываются и он будет далее удерживаться в этом положении.

Типовые симптомы неполадок системы VVTI

Итак, система должна изменять фазы работы газораспределительного механизма. Если с ней возникают какие-либо проблемы, тогда автомобиль не сможет нормально функционировать в одном либо в нескольких рабочих режимах. Можно выделить несколько симптомов, которые скажут о неисправностях.

Так, автомобиль не удерживает холостые обороты на одном уровне. Это говорит о том, что VVTI-клапан не работает так, как нужно. Также о различных неполадках в системе скажет «торможение» двигателя. Часто при проблемах с этим механизмом изменения фаз отсутствует возможность мотора работать на низких оборотах. Еще о проблемах с клапаном может говорить ошибка P1349. Если на прогретом силовом агрегате высокие холостые обороты, автомобиль совсем не едет.

Возможные причины неисправности клапана

Основных причин неисправностей клапана не так уж и много. Можно выделить две, которые встречаются особенно часто. Так, VVTI-клапан может выходить из строя по причине того, что есть обрывы в катушке. В данном случае элемент не сможет верно реагировать на передачи напряжения. Диагностика неисправности легко осуществляется при помощи проверки измерения сопротивления обмотки катушки датчика.

Вторая причина, по которой клапан VVTI (Toyota) работает неправильно или же не работает вообще – это заедания в штоке. Причиной таких заеданий может быть банальная грязь, которая со временем скопилась в канале. Также возможно, деформирована уплотняющая резинка внутри клапана. В этом случае восстановить механизм очень просто – достаточно очистить грязь оттуда. Это можно сделать с помощью отмачивания или вымачивания элемента в специальных жидкостях.

Как очистить клапан?

Многие неисправности можно вылечить при помощи очистки датчика. Для начала нужно найти клапан VVTI. Где находится этот элемент, можно увидеть на фото ниже. Он обведен на картинке.

Для демонтажа датчика снимают пластиковую крышку силового агрегата. Затем снимают металлическую крышку, которая фиксирует генератор. Под крышкой будет виден нужный клапан. С него необходимо отключить электрический разъем и открутить болт. Ошибку здесь допустить очень трудно – это болт здесь единственный. Затем клапан VVTI 1NZ можно снять. Но для этого не нужно тянуть за разъем. Он очень плотно прилегает к датчику. Также на нем устанавливается резиновое уплотнительное кольцо.

Очистку можно провести с помощью жидкостей для очистки карбюраторов. Чтобы полностью прочистить систему, снимают и фильтр. Этот элемент находится под клапаном – он представляет собой заглушку, в которой имеется отверстие под шестигранник. Фильтр также нужно очищать этой жидкостью. После всех операций остается только собрать все в обратном порядке, а затем установить ремень генератора, не упираясь при этом в сам клапан.

Как проверить клапан VVTI?

Проверить, работает ли клапан, очень просто. Для этого подают на контакты датчика напряжение в 12 В. Необходимо помнить, что долго держать элемент под напряжением нельзя, так как он не может работать в таких режимах столько времени. В момент подачи напряжения шток втянется внутрь. А когда цепь разомкнется, он вернется обратно.

Если шток перемещается легко, то клапан полностью исправен. Его нужно только промыть, смазать и можно эксплуатировать. Если же он работает не так, как нужно, тогда поможет ремонт либо замена клапана VVTI.

Читайте также:  Как правильно поставить передний кардан на уаз

Самостоятельный ремонт клапана

Сперва демонтируют регулирующую планку генератора. Затем снимают крепеж замка капота. Это откроет доступ к осевому болту генератора. Далее откручивают болт, который удерживает сам клапан, и снимают его. После снимают фильтр. Если последний элемент и клапан загрязнены, тогда эти детали очищают. Ремонт представляет собой проверку и смазку. Также можно заменить уплотняющее кольцо. Более серьезный ремонт не представляется возможным. Если деталь не работает, проще и дешевле заменить ее на новую.

Самостоятельная замена клапана VVTI

Часто очистка и смазка не обеспечивает необходимый результат, и тогда встает вопрос полной замены детали. К тому же многие автовладельцы после замены утверждают, что машина стала работать значительно лучше и снизился расход топлива.

Для начала снимают регулирующую планку генератора. Затем снимают крепеж замка капота и получают доступ к болту генератора. Откраивают болт, которым удерживается нужный клапан. Старый элемент можно вытащить и выбросить, а на место старого ставят новый. Затем закручивают болт, и автомобиль можно эксплуатировать.

Заключение

Современные автомобили одновременно и хорошие, и плохие. Плохие они тем, что не каждую операцию, связанную с ремонтом и обслуживанием, можно выполнить самостоятельно. Но вот замену этого клапана своими руками выполнить можно, и это большой плюс японскому производителю.

Парни — всем категорический привет!
Делюсь опытом нашей деревенской лаборатории.
Итак, что да зачем.
Решили Вы например сменить маслосъемные колпачки — мудрое дело.
А почему бы и не сделать профилактику системы VVTI попутно?

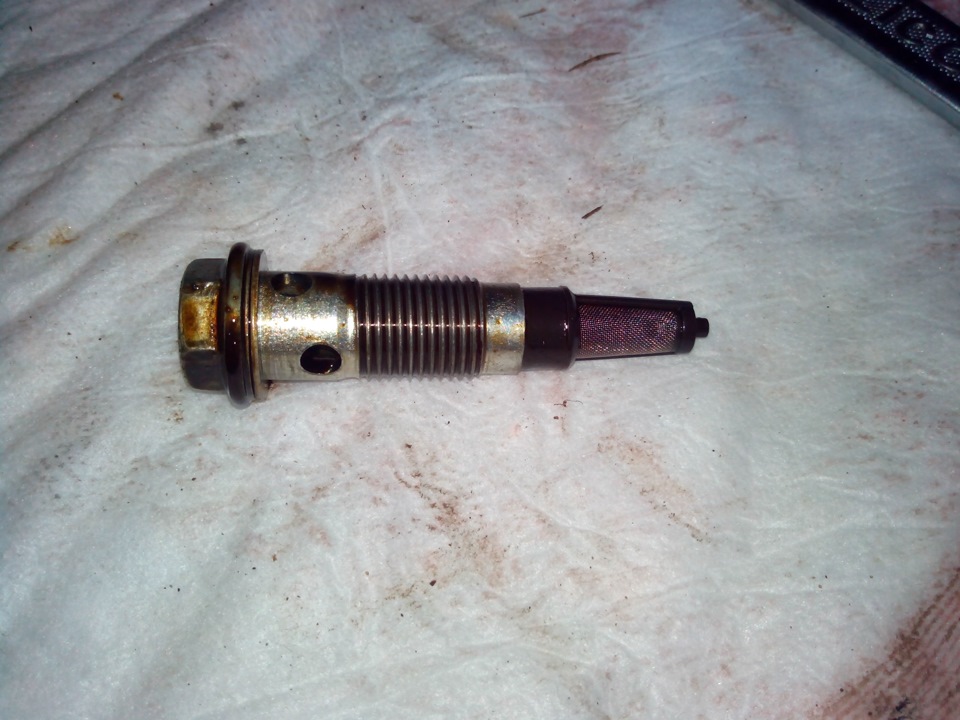

Первым делом достали сетку и почистили.

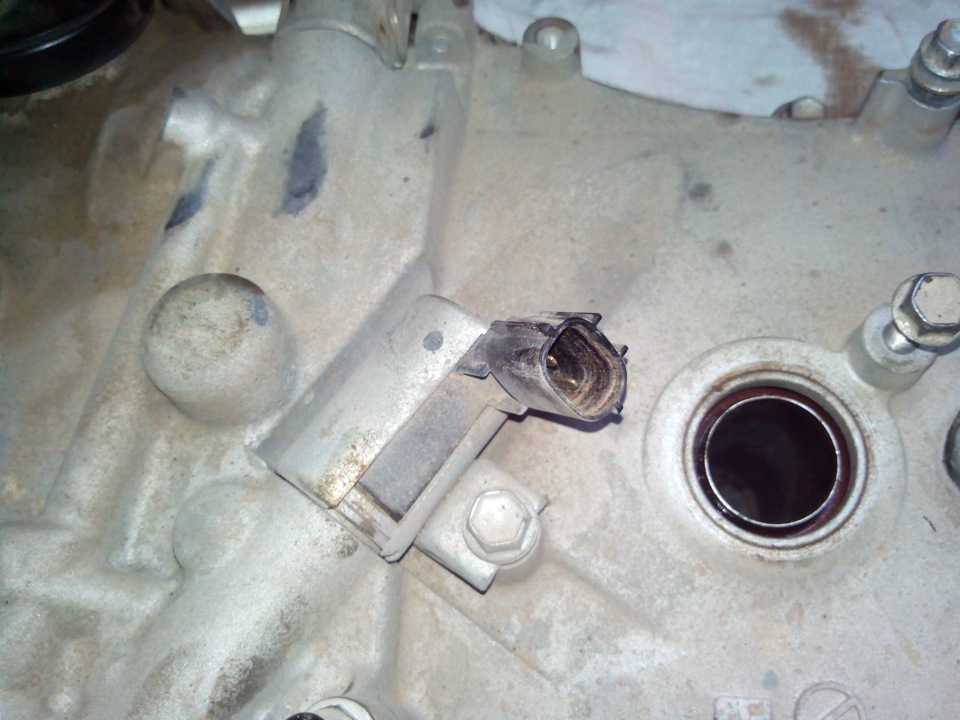

Однако если есть кокс на крышке — нужно проверить исправность работы клапана VVTI. Он может забится мелким шламом и подклинивать.
Как проверять?
Да просто все как любовь мух.

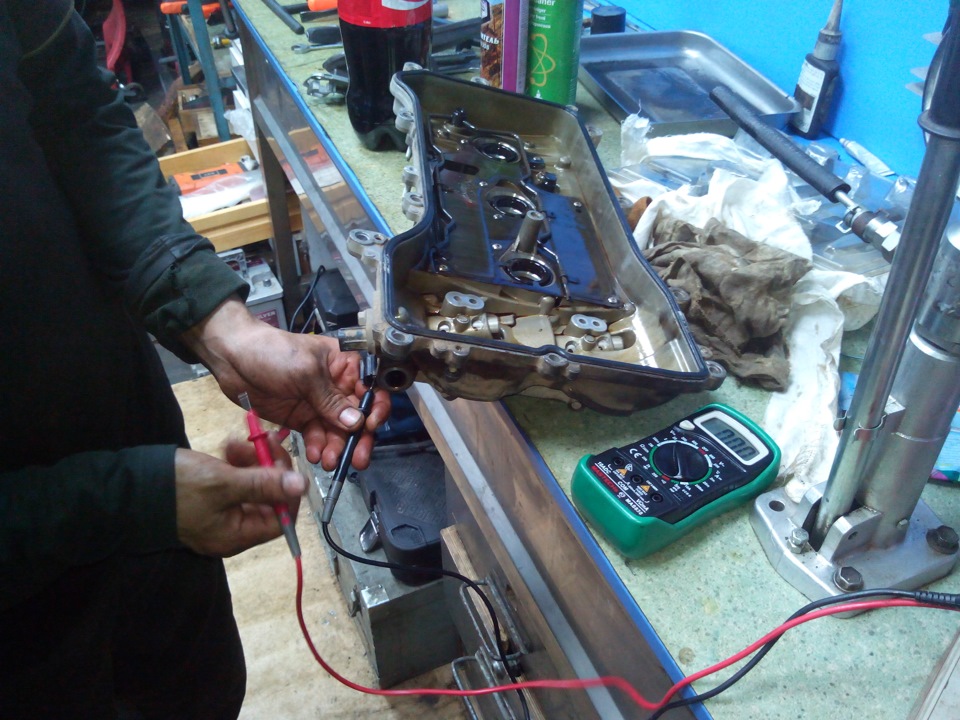

Берем АКБ и подаем питание на клапан.
Открываться должен четко, без заеданий. Так же четко и уверенно должен закрываться.
Ну, а если есть малейшие заедания и подклинивания — снять и яростно промыть очистителем.
Фильма с пояснениями 😉 (короткая)

Recommendations

Comments 13

Саму муфту VVTI хорошо бы промывать. В ней циркуляция масла не очень хорошая, в результате застоя идёт местный перегрев масла и отложения. Хотя это касается гидрокрекинговых минералок. Масла на ПАО держат перегрев.

это вы только клапан же прочистили с сеткой, а сам исполнительный механизм не чистили? Там проверяют при помощи продувки воздухом от компрессора. Было бы интересно посмотреть фильмУ:)

Суета и Спешка — бл@ди, которых вообще не надо пускать в гараж.

Очень рад, что подписан на Вас! Много полезной информации людям даёте!

Стараемся ;). Мы сами иногда много тратим времени на поиски информации. Часто по крупинка собираешь.
И в то же время кто то же не поленился когда то, написал и выложил. Вот и мы тож стараемся и как умеем делимся с людьми инфой. Благо есть время, пока в отпуске нахожусь.

А М15А к Вам когда-нибудь попадали? Просто предстоит вскрытие. Первое в моей жизни вскрытие движка. Нет, не страшно, но нюансы и тонкости не помешали бы…

Нет, пока не попадали. Однако есть правила, при самостоятельном ремонте.,
которые неизменны всегда.
1 — захотеть это сделать 🙂
2 — почитать книги и покурить форумы
3 — Подготовить все к ремонту (купить запчасти, инструмент, + расходники и книгу).
4 — ПОМЫТЬ все перед ремонтом
5 — Работать в чистоте
6 — Применять при сборке динамометрические ключики и резьбовой герметик.
Ну и главное — начинать ремонт, когда понимаешь суть процесса. Иначе сложновато будет. Лучше не начинать.
К стати про расходники — герметики. Их при ремонте ДВС Вам потребуется 4 вида. Скоро сниму видео о хороших герметиках.

Все пункты мы с товарищем уже продумали. По озвученным пунктам пробелов нет)))

Ну — тогда дождитесь обязательно посещения музы 🙂
Без этой дамы работу не начинайте!
Нюансы и хитрости конечно же есть.
Однако парни 🙂 Разбейте все на этапы! Обычно мы вчетвером перебираем двигатель 4-5 дней в условиях неплохо оснащенного гаража.
Обычно 80% трудозатрат — мойка и очистка деталей.
День первый — мойка и снятие ДВС.(все без суеты и спешки).
День второй — разборка и мойка деталей (все без суеты и спешки).
День 3й и 4й — сборка ДВС (все без суеты и спешки).
День 5 — установка и подключение.(все без суеты и спешки).
При этом Вы от работы должно кайф получать — вот тогда все получится хорошо.

Кайф получаем, стараемся придерживаться чистоты (ватные палочки больше двух раз не используем))).

Ну — тогда дождитесь обязательно посещения музы 🙂
Без этой дамы работу не начинайте!
Нюансы и хитрости конечно же есть.
Однако парни 🙂 Разбейте все на этапы! Обычно мы вчетвером перебираем двигатель 4-5 дней в условиях неплохо оснащенного гаража.
Обычно 80% трудозатрат — мойка и очистка деталей.
День первый — мойка и снятие ДВС.(все без суеты и спешки).
День второй — разборка и мойка деталей (все без суеты и спешки).
День 3й и 4й — сборка ДВС (все без суеты и спешки).
День 5 — установка и подключение.(все без суеты и спешки).
При этом Вы от работы должно кайф получать — вот тогда все получится хорошо.

Оснащение бункера позволяет)))

Все пункты мы с товарищем уже продумали. По озвученным пунктам пробелов нет)))

еще один совет из личного опыта по сборке движка, правда шкодовского, но не суть.
Мануал читать с начала и ПО ПОРЯДКУ! хотя бы 1 раз. потом по мере необходимости заглядывать в нужные главы.

А М15А к Вам когда-нибудь попадали? Просто предстоит вскрытие. Первое в моей жизни вскрытие движка. Нет, не страшно, но нюансы и тонкости не помешали бы…

Конструктивно очень похож на тойтовский движок, про который Belkovodus недавно фильм выкладывал.

Как проверить клапан vvti

Lifehack ›
Блог ›
Диагностика VVT-i

Эта запись в продолжение темы о разборе и дефектовки контроллера VVT-i (Ерундовый Блог. Муфта VVT-i). А точнее это скорее всего предистория. Так как сначала нужно диагностировать поломку, а потом что либо дефектовать, разбирать и чинить.
В свое время, мне достаточно часто приходилось отвечать на вопросы, касающиеся работоспособности VVTL или VVT, об ошибках P1349, P1693 и т.д.

Читайте также:  Проступает ржавчина через краску

Вдруг у Вас загорелась ошибка советующая выкинуть двигатель (Check Engine), но ничего особенного не происходит, машина как ехала так и ехала, только со временем приходит осознание того, что она стала больше есть топлива, и менее приёмиста на средних оборотах.
Считав ошибку, допустим что Вы получили одну из самых распространенных ошибок VVT это
P1349 или P1346
Если P1349 — прямо намекает на дефект механизма VVT, то P1346 сигнализирует об ошибке связанной с датчиком определения положения распредвала, но так или иначе, может говорить, о нарушениях в работе VVT, например неверных Фазах ГРМ.

Диагностика.
В первую очередь необходимо определить Какой именно из узлов делает нам мозг.
Рассмотри основные 3 механических неисправности

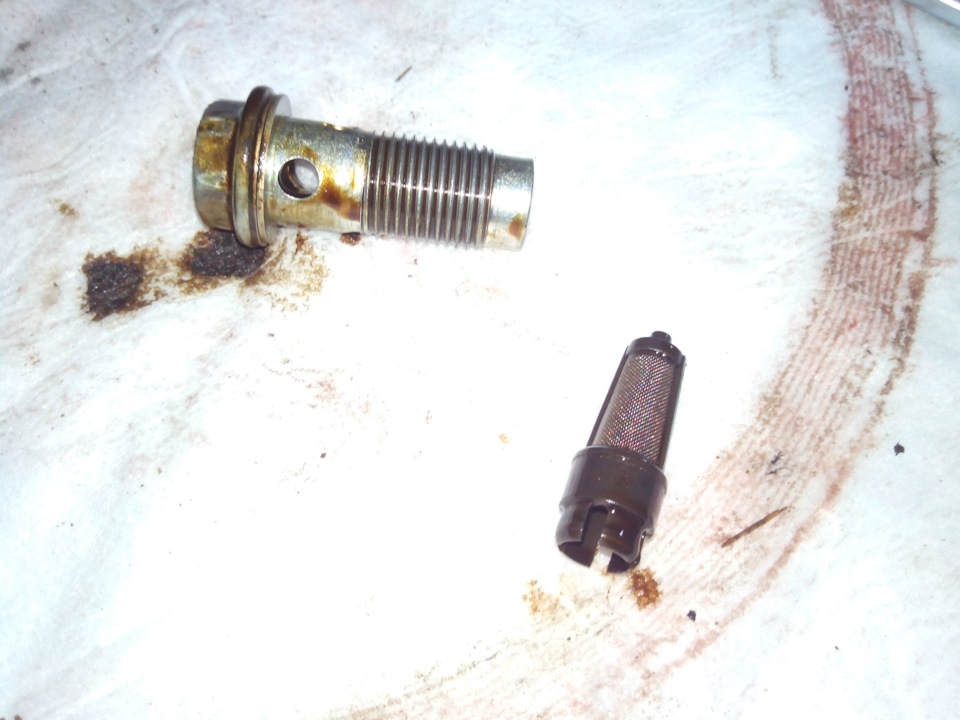

1. Фильтр клапана VVT

Банальная сеточка, но она может быть немного грязной )

и тем самым приводить к нарушению работы системы VVT
2. OCV VALVE, он же VVT Solenoid, он же клапан VVT

Достаточно нежный прибор, представляющий из себя несколько портовый Соленоид, перепускающий масло в тот или иной канал (на опережение или запаздывание вала).

Многие люди предполагают, что он работает и управляется по алгоритму «открыл» — «закрыл» — «удержал давление»
Не совсем так. VVT клапан управляется ECU по ШИМ, причем делается это непрерывно.
Вот как работает клапан в двигателе

Хоть устройство клапана банальное, но работая в агрресивной среде часто страдают слабые места, например деформация уплотнительного кольца, приводит в залипанию штока, или же ослабление возвратной пружины, не возвращает клапан в первоначальное положение.
И так… диагностируем.
Берем 2 провода желательно с коннекторами

Подключаем к клапану и к аккумулятору, второй полюс пока не соединяем

Замыкаем второй провод на плюс (без фанатизма, короткими замыканиями, можно спалить обмотку) и слушаем

Щелкает ходит туда сюда… Если не щелкает… то тоже в принципе все понятно.
Однако, небольшая поправочка. Этот клапан может прекрасно работать когда вы снимите его из двигателя, но не работать в самом двигателе.
Это связано с тем, что клапан может клинить только в нагретом состоянии.
Поэтому перед этим тестом, прогрейте двигатель до рабочей температуры…

3. Муфта VVT
Допустим клапан рабочий. Следующий Тест — это активация контроллера VVT. Так же можно осуществить без наличия диллерского сканера.
Заводим двигатель, и подаем на клапан VVT напряжение

Если в работе двигателя не происходит никаких изменений… То контроллер VVT скорее мертв чем жив )
Что должно было произойти?
Подавая напряжение, вы открываете канал, который приводит Муфту VVT в положение соответствующее максимальному перекрытию впускных и выпускных клапанов.

На холостом ходу, двигатель не может работать с таким перекрытием, так как увеличивается прорыв выхлопных газов во впуск. И двигатель глохнет.

Если давление масла в системе достаточно… то механически там просто больше нечему ломаться.

Проводка, электроника, фазы ГРМ и датчик положения распредвала.
при P1346 следует проверить, правильно ли выставлены метки фаз ГРМ, а так же работоспособность датчика, целостность проводки, нет ли окисления в разъемах… Ну и самое плохое и туго диагностируемое — это ECU…

Принцип работы системы

Принцип действия системы VVT-I способствует плавному изменению фазы газораспределения, в зависимости от условий работы силового агрегата. Это происходит за счет поворота распредвала впускных клапанов по отношению к приводящей шестерне в пределах от 40 до 60 градусов.

Привод VVT, оснащенный лопастным ротором, монтируется на впускном валу. Если мотор находится в состоянии покоя, то нормальный запуск обеспечивается специальным фиксатором, удерживающем распределительный вал в положении максимальной задержки.

1 — управляющий клапан VVT-i, 2 — датчик положения распредвала, 3 — датчик температуры охлаждающей жидкости, 4 — датчик положения коленвала, 5 — привод VVT

За счет электромагнитного клапана, управляемого электронным блоком, осуществляется регулировка подачи масла в полости задержки и опережения привода VVT. Информация по дозировке подаваемого масла берется от сигналов датчика положения распределительных валов. Максимальный угол задержки на заглушенном моторе, создается благодаря золотнику, который перемещается специальной пружиной.

Команды на электромагнитный клапан поступают от блока управления двигателем. В зависимости от конкретного режима мотора, может происходить следующее:

  • клапан переходит в режим опережения и сдвигает золотник управляющего механизма. При этом поток масла направляется к ротору со стороны полости опережения, поворачивая распределительный вал;

Движение масла внутри клапана и муфты VVT-I

  • клапан переходит в режим задержки и перемещает золотник управляющего механизма. При этом поток масла направляется к ротору со стороны полости задержки, что приводит к вращению распредвала в туже сторону;
  • удержания клапана в нейтральном положении при отсутствии изменений.

Некорректная работа VVT-I

Проблемы VVT-I могут сопровождаться следующими признаками:

  • периодическое проявление нестабильной работы мотора, которая сопровождается затяжным набором оборотов. Проблема кроется в подклинивающем штоке;
  • при включении нейтральной передачи, обороты двигателя резко повышаются до значения от 3000 до 4000 оборотов в минуту. При этом выпадает ошибка № 59. Это единственный признак неисправности датчика VVT-I, который сопровождается выдачей ошибки;

1 — э/м клапан a — пружина, b — втулка, c — золотник, d — к приводу (полость опережения), e — к приводу (полость задержки), f — сброс, g — давление масла, h — обмотка, j — плунжер

  • рост показателя расхода топлива. При условии, что проверены такие элементы, как свечи зажигания, дроссельный узел, датчик лямбды и так далее;
  • пропадание тяги силового агрегата при работе на пониженных оборотах;
  • проявление плавающих оборотов на включенной передаче, при нахождении в пробках. Предварительно потребуется проверить другие узлы топливной системы;
  • при старте с места, наблюдается резкий рост оборотов силового агрегата, с последующим понижением до нулевого значения. Как итог, мотор глохнет;
  • неравномерный набор оборотов при разгоне автомобиля, сопровождающий резкими рывками.

Перечисленные проблемы могут возникать по причине выхода из строя следующих элементов VVT-I:

  • клапан – к поломке приводит применение не качественного масла или механический износ;
  • муфта – также прихотлива к качеству используемого масла. Неисправность сопровождается посторонним стуком. Сам элемент может иметь разборную или не разборную конструкцию. В большинстве случаев, при установке разборной муфты, достаточно заменить резиновую прокладку;
Читайте также:  Как снять переднюю фару на шкода йети

Привод VVT-i 1 — корпус, 2 — фиксатор, 3 — ротор, 4 — распредвал a — при остановке, b — в работе

  • датчик температуры – от температуры силового агрегата напрямую зависит правильное функционирование системы. При поломке датчика наблюдаются проблемы с работой VVT-I.

Заблуждения

Работа системы VVT-I вызывает множество вопросов, которые влекут за собой возникновение различных заблуждений. Среди них можно выделить:

Расположение фильтра клапана VVT-I

  1. VVT-I функционирует исключительно при высоких оборотах, поэтому неисправности холостого хода никак не связаны с ней. На самом деле система участвует в работе двигателя на холостом ходу. На высоких оборотах должно наблюдаться раскрытие клапана, а при холостом ходу угол поворота распределительного вала становится максимальным. При неисправностях в штоке механизма, указанный угол нарушается, что сопровождается плавающими оборотами на холостом ходу двигателя;
  2. мотор может спокойно работать и с неисправным клапаном VVT-I, без потери мощности. Такое мнение считается не совсем правильным. В случае, если регулятор будет отключен, то мотор действительно будет работать практически без изменений. Но при подключенном и неисправном устройстве, будут наблюдаться проблемы в функционировании силового агрегата.
  3. Проверка клапана VVT-I на двигателе 1ZZ-FE осуществляется следующим методом: отключается питающий шлейф; запускается мотор; на датчик подается питание 12 В. Если проделанные операции приводят к остановке силового агрегата, то VVT-I исправна. На практике указанная методика действует только при очевидно неисправном клапане. Если наблюдается его подклинивание, то результат может быть противоречивым.
  4. Неисправная деталь поддается ревизии. Данное утверждение считается ошибочным. Это обусловлено тем, что бывают как разборные, так и неразборные устройства. Максимум, что можно сделать – это почистить клапан. Настроить сжатие пружины, согласно заводским требованием, практически невозможно;
  5. Можно сэкономить, купив датчик VVT-I на разборке. Такой вариант конечно можно использовать, но вероятность риска приобретения изношенного клапана весьма велика;
  6. Дешевый аналоговый датчик работает не хуже оригинала. Здесь все зависит от качества аналога, как правило, при его установке наблюдается слабая тяга силового агрегата на пониженных оборотах.

Расположение клапана VVT-I

Для того, чтобы наверняка убедиться в неисправности клапана VVT-I, понадобится попробовать установить заведомо исправный датчик, и опробовать работоспособность мотора.

Чистка

Для того, чтобы проверить на чистоту клапан на двигателе 1ZZ-FE необходимо проделать следующие действия:

  1. на силовом агрегате 1ZZ смонтирован один клапан VVT-I. Он фиксируется единственным болтом. Поэтому для его снятия, достаточно выкрутить указанный болт. Вынимать датчик понадобится крайне осторожно, чтобы не повредить его;
  2. непосредственно под деталью расположен масляный фильтр, через него осуществляется подача масла в муфту. Он также фиксируется одним болтом. Фильтр лучше снять для проверки его состояния;
  3. в дальнейшем потребуется промыть клапан VVT-I, и проверить работоспособность кратковременной подачей напряжения 12 В. Подача питания на датчик сопровождается втягиванием штока, при снятии напряжения шток отпадает. Потребуется обратить внимание на свободу перемещения штока. Если он ходит легко, то датчик исправен.

Ремонт

Причиной ремонта клапана VVT-I могут стать следующие факторы:

  • обрыв в катушке, что сопровождается отсутствием какой-либо реакции при подаче напряжения на датчик;
  • механическое подклинивание штока, наблюдается из-за попадания грязи во внутреннюю полость устройства или износа внутренне резиновой прокладки.

Перед проведением ремонтных работ, понадобиться приобрести соответствующий ремкомплект. Произвести ремонт можно только при условии, что датчик имеет разборную конструкцию. Для двигателя 1ZZ Toyota используется клапан системы смазки 15330-22030. Далее снимаем датчик VVT-I, процесс демонтажа описан в предыдущем пункте, и приступаем к выполнению следующих действий:

  • наносим метки для фиксации расположения штока. Это понадобится, чтобы исключить ошибки при обратной сборке;
  • приступаем к разборке клапана с двух сторон. Для этого потребуется его развальцевать с помощью отвертки. Это позволит проверить состояние катушки и штока устройства;
  • демонтируется шток и проверяется состояние резиновой прокладки. Если она находится в неудовлетворительном состоянии, то выполняем замену;
  • в дальнейшем контролируется состояние пружины и сальника, при необходимости осуществляется их замена;
  • элементы разобранного клапана VVT-I тщательно промываются. Далее выполняется сборка в обратной последовательности.

На двигателе Тойота 1ZZ установлен один клапан VVT-I. При проявлении неполадок, понадобится произвести чистку или ремонт. Если планируется полная замена датчика, то рекомендуется использовать оригинальные запчасти.

Герметичность клапанов на такте сжатия обеспечивает нормальную работу двигателя автомобиля, так как при плотном прилегании тарелок клапанов к седлам создается требуемое давление в камере сгорания во время поджига топливной смеси, в процессе ее горения и расширения (рабочий ход). В противном случае снижается мощность и приемистость двигателя, происходят выстрелы либо во впускной, либо выпускной тракт, наблюдается «троение» и перерасход топлива. Такая ситуация может возникнуть, например при прогорании одного или нескольких клапанов.

Выявляется неисправный клапан путем двойного измерения компрессии в цилиндрах двигателя. Первый раз обычное измерение для выявления проблемного цилиндра. Второй раз с заливанием в него моторного масла для точного определения – прогорел клапан или проблемы с кольцами. См. «Измерение компрессии в цилиндрах двигателя».

Проверка герметичности клапанов

Перед проведением проверки желательно убедиться, что зазоры в клапанном механизме соответствуют норме. Если зазоры слишком маленькие или их нет вовсе, то герметичности камеры сгорания не будет в любом случае.

— Устанавливаем поршень проверяемого цилиндра в верхнюю мертвую точку (ВМТ).

Это должен быть такт сжатия, при котором впускной и выпускной клапана будут закрыты.

— В свечное отверстие подаем под давлением воздух (0,2-0,3 МПа (2-3 бар)).

Для подачи воздуха вполне достаточно будет обычного насоса, но удобнее конечно использовать компрессор.

— По выходу воздуха определяем, какой клапан неисправен.

Если во впускной коллектор – впускной клапан.

В выпускной – выпускной клапан.

Через маслозаливную горловину – неисправны поршневые кольца.

Через расширительный бачок системы охлаждения – прогорела прокладка под головку блока.

Для устранения любой из этих неисправностей придется, как минимум снимать головку блока двигателя. Неисправные клапана необходимо заменить и притереть.
Примечания и дополнения

— На карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 определить в каком цилиндре такт сжатия можно сняв крышку трамблера и посмотрев на провод какого цилиндра смотрит контакт «бегунка».

Еще статьи по неисправностям двигателей

— Раскоксовывание поршневых колец двигателя

Оцените статью
Добавить комментарий

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Adblock
detector
