Сегодня наконец-то закончил переделку кассетного магнитофона Kenwood KRC-194. В общем-то, схемы будут такие же для KRC-17, KRC-27, KRC-266, KRC-294, KRC-2904.
Идея в голове гуляла давно, но не было повода для реализации. И вот один товарищ AEduardovich (хороший парень, жалко наркоман) приобрёл себе автомобиль, в котором собственно тот самый майфон и стоял (а теперь он там надоолго).
Суть не в этом. У человека был аппарат и желание слушать музыку, а у меня была идея и желание её реализовать.
Теперь о самой реализации. До сих пор ничего подобного не делал (запайка шунта на пионере не в счёт). Нашёл в интернетах схему, немного покурил её, почитал, что писали люди, которые занимались подобным. Итак, какие подводные камни, а так же нюансы, которые стоит учитывать, если вы решили провернуть нечто подобное:
1. Впаиваться необходимо ПОСЛЕ предусилителя кассетного сигнала
2. Тот самый предусилитель лучше убирать из схемы, ибо может поджечь источник сигнала.
3. Если решили всё таки впаиваться вместо кассетника (а не в радио, как делают некоторые), то следует придумать, как заставить магнитофон думать (пардон за повтор), что в нём имеется кассета и можно активировать сей вход.
Теперь нужно было решить, куда впаиваться. После изучения схемы, было решено подпаиваться непосредственно к микросхеме-селектору… Ну, не считая конденсаторов.
Можно было впаяться и после них, но гараздо удобнее было впаиваться до. Там как раз очень удобная площадка для пайки.
Землю присобачиваем куда душе угодно. Я её засадил на корпус.
Следующий пункт — заставить думать магнитайфун, что в нём есть кассета (иначе бы он попросту ругался, что НЕТ ТАРЕ и не включал бы данный вход). Чтобы понять, как заставить его так думать, нужно взять заранее демонтированную кассетную деку, и при помощи тестера прозвонить контакты на фишке и понять, что же всё таки замыкается (и размыкается) при вставлении/выставлении кассеты. Ну или взглянуть на данную схему и всё понять с рисунка:
Было решено пойти первым путём, ибо наверняка. Прозвонка показала, что когда кассета вставлена, замыкаются контакты 5 и 6, а когда её там нет — 1 и 2. Великолепно. Из основной печатки кентвуда как раз выходит шлейф, таким образом, обрываем 1 и 2 провода и попросту перемыкаем их. При желании, можно взять 9-контактный джек-вход и вывести данные контакты на него, в этом случае магнитола будет автоматически включать кассетный вход, если будет подключено AUX устройство, и так же автоматически переключаться на радио в обратном случае. Но в текущей реализации данная фича не возжелалась.
Ну собственно и всё) остаётся заизолировать торчащие контакты, хоть как-то закрепить всё хамутами/залить термоклеем, чтоб оно там не болталось (были только первые, так что ими всё и захрепили), и вывести провод. Тут опять таки 2 варианта: можно проделать в корпусе дырочку, провести кабель сзади и вывести где-нибудь в подлокотнике/бордачке/багажнике/вжопубегемоту, короче, куда душа пожелает, либо же по варваски вытащить его из отверстия, куда раньше вставлялись кассеты (угадайте, откуда ныне торчит провод?).
Как бы то ни было удивительно, но проделанные работы оказались успешными, всё заработало с первого включения. Мафон сам по себе стал намного легче (быстрее машина конечно от этого не поехала, но всё равно приятно), появился более-менее качественный звук.
Фотографий к сожалению нет, да и врядли в них есть смысл.
В итоге каждый получил своё. Аркадий — музыку, а я бесценный опыт.
Собственно, нахрена мне подобный опыт нужен? Опишу возможные сферы применения:
1. ныне из моды ушли уже и CD-магнитолы, а не у всех их есть аукс. А такие аппараты попадаются часто. А суть реализации очень похожа…
2. Можно сделать вход в штатную голову
3. При наличии пары безделушных колонок, подобного мафона и источника тока на
12 вольт можно замутить музыкальный центр за копейки
4. Вдруг и мне судьба пошлёт под жопу таз с кассетной головой?
PS: Спасибо NikoM-Auto за предоставленный мануал

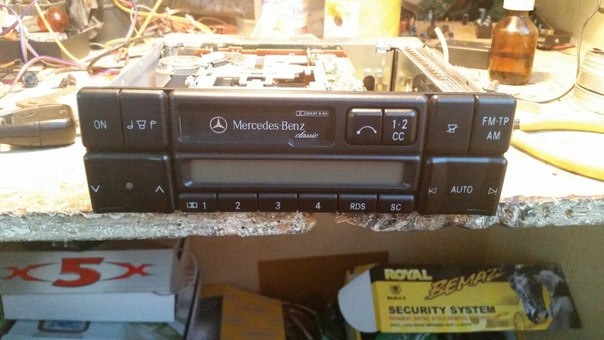

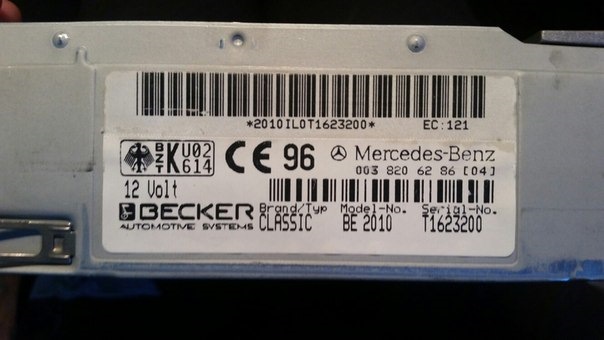

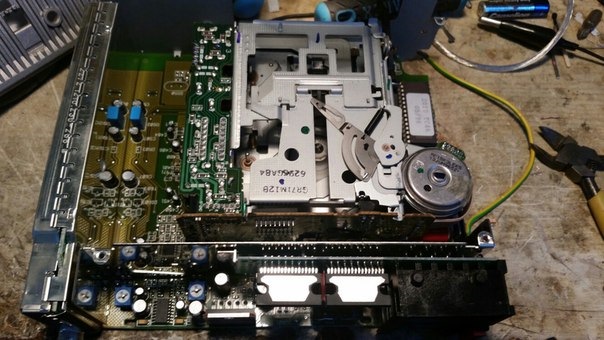

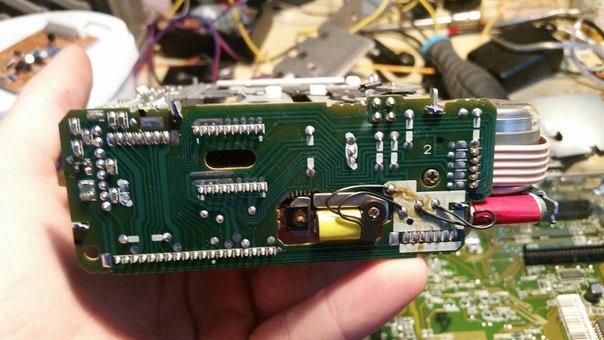

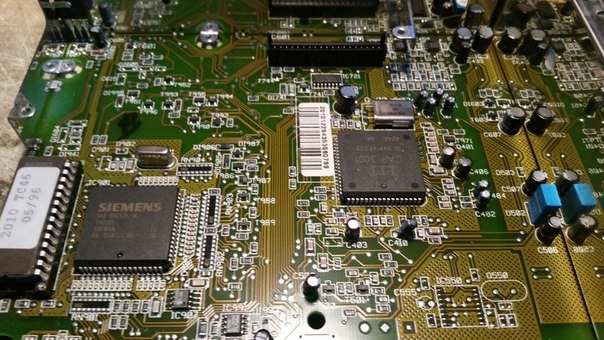

магнитола от мерседеса никак не могу понять откуда снимать AUX вихд заранее спасибо
Recommendations
Comments 43
Даю наВодку — к входу усилителя подключайтесь. Берете даташит на УМ, смотрите как да че и подключаетесь. Работы на час с перекурами.
Не прокатит! Регулировок громкости и тембра не будет.
Тут всё чётко Levsha1988 описал. С ним на 1000% согласен. Только после предусилка подпайка. Получим грамотное подключение, все настройки и качество звука.
С вероятностью в 146% автор вопроса не сможет подключится к аудиопроцессору, иначе он бы тут такие вопросы не задавал. Подключится же у УМ ему будет значительно проще.
Может такой попробывать. Беспроводная связь Bluetooth 12 В MP3 , WMA плата декодера аудио модуль usb-tf радио для автомобиля
s.aliexpress.com/UfiQJBVn
(from AliExpress Android)
Если есть чейнджер, то лучше к его выходам припаяться, получите цифровой звук. Через касетник звук аналоговый. Были подобные попытки. У меня в БЖ можете почитать. В итоге так ни к чему не пришел. Забил на это дело.
Я проще делал в первых бехах. Там тоже заводские майфуны стояли, а хотелось звук с вокмена (кто нить помнит шо это такое?)
К головке запаиваешь три провода от шнура с 3,5 джеком, из старой мертвой кассеты вытаскиваешь пленку нафиг и одеваешь на оба ролика пасик/резинку. Все, собираешь и в кассетник запихивай. Майфун крутит кассету, а звук даешь с любого источника.
Вы правы. Китайцы такое адаптер продают по 60 р)
Я проще делал в первых бехах. Там тоже заводские майфуны стояли, а хотелось звук с вокмена (кто нить помнит шо это такое?)
К головке запаиваешь три провода от шнура с 3,5 джеком, из старой мертвой кассеты вытаскиваешь пленку нафиг и одеваешь на оба ролика пасик/резинку. Все, собираешь и в кассетник запихивай. Майфун крутит кассету, а звук даешь с любого источника.
Запаиваться вместо головки не советую, там предварительный усь рассчитан на работу с микровольтами, а мы подадим сигнал около 1 вольта и более. Все будет пердеть. Даже если сработает АРУ и пердеж пропадет, то по качеству звука это будет срань. Шумы от предварительного усилителя никто не отменял. + куча наводок с мобильников, ближайших радио станций и пр. Я однажды подключал электрогитару вместо головки и нарвался на детектирование какой-то УКВ станции, и она тихо играла в колонках))
хз, у меня очень достойный звук был. голова заводская беховская, вокмен соня
Смотрим куда идет провод от головки. Идет он на предварительный усилитель микросхема с обвязкой. После предварительного — усиленный сигнал (до
1v) поступает на звуковой проц (громкость, баланс, высокие, низкие, ну и сам коммутатор (тюнер, кассета и пр) там же.)
Вот если найти тот самый предварительный усилитель, мы можем по его маркировке посмотреть даташит (на пассате B5м стояла похожая магнитола и там стояла TDA). Далее по даташиту смотрим на каких пинах микросхемы предварительного усилителя у нас ВЫХОД. Между этой микросхемой и звуковым процессором стоят согласующие конденсаторы. Они могут быть как электролиты бочонками, так и танталовыми SMD. Спаиваем кондеры, тем самым отключая предварительный усилитель для головки (это что б шумов небыло). (Я обычно поднимал кондеры с одной стороны и на свободные концы подпаивался). Далее, через эти же кондеры подпаиваемся туда гднездом- стерео джеком на 3.5 мм с одиночным концевиком гальванически развязанным от каналов звука (такие в ноуте бывают). Концевик в разъеме мы паяем вместо концевика на ЛПМ который отвечает за наличие кассеты. Теперь вставив штеккер в гнездо- мы автоматически переключаемся на кассету, но кассеты там нету, а звук гоним по проводам с айфончика обойдя предварительный усилитель прямо в проц, где наш сигнал регулируется штатными органами (бас, трибл, баланс, громкость и пр. ) Это первый вариант.
Второй вариант немного попроще, но не айс: находим линию радио. Там где к процу от тюнера идет маломощный сигнал (L R ). Разрываем обе дорожки ДО проходных конденсаторов на входе звук проца. Впаиваем туда гнездо, выдранное с звуковухи. Там бывают гнезда, в которых 2 концевика, для обоих каналов. Когда вставляем штекер- мы отрубаем тюнер и впредоливаем туда свой сигнал с айфончега. Идея тоже имеет место быть, но как правило нужно кондеров навесить что б избавиться от сильных щелчков при подключении штеккера в гнездо.
В любом случае- очень выручит осциллограф если есть.
Если магнитола без машины будет материться и откажется включаться:
Берем магнитолу. Подключаем ее к машине, но НЕ подключем штатное питание. Берем внешнее питание. Например аккум от бесперебойника. Объединяем GND с машиной. Даем питание с внешнего аккумулятора. Включаем магнитолу. Она думает все в ажуре и вкыл. Отсоединяем от машины магнитолу, но не снимаем питание аккумулятора. Берем всю эту мишуру и несем в гараждомойна колени и т.д. Далее изгаляемся осциллографом на столе в поисках нужных мест для подачи туда сигнала.
Это если мы не нашли даташит вообще ни на что. С даташитом таких извращений как првило не нужно)
На скорую руку делал кассету AUX из головки мафона и корпуса кассеты. Скажу честно- звук параша. Ненужное усиление с микровольт- нам дают не хилые такие шумы. Уши вянут. Но шансончег или рэпчик у падика с пацанчиками норм будет)))
В первом варианте- ЛПМ можно выдрать вообще. Но в этих оригинальных магнитолах довольно хитрая система, которая при отсутствии ЛПМ будет материться сообщением ERR на дисплее. Можно оставить ЛПМ там, пущай молотит в холостую Можно попробовать отрубить двигатель, или скинуть пассик.
В случае если захотим сделать AUX выход, для внешнего усилителя, то подключаемся на ВЫХОД процессора или на ВХОД УМЗЧ (микросхема на радиаторе. Тоже какая нить TDAшка.) Весь монтаж выполнять только экранированным проводом.
АДД: нужно понимать, что пару неловких движений шупомпаяльником на включенной магнитоле, или при подключении оной и можно остаться без столь допотопной, но неплохой по железу и звуку, а тем более по цене магнитоле.
Кассетные адаптеры для автомагнитол
По данным службы ГИБДД возрастная структура автопарка России состоит из 25% пятилетних машин, 26,7% автомобилей возрастом от 5 до 10 лет и 48,3% автомобилей, срок эксплуатации которых перевалил за десятилетний рубеж.
К чему это я? А к тому, что данная статья будет интересна, в первую очередь, автовладельцам которые вписываются в те самые 48,3 процента, а именно те, у кого в автомобилях имеется установленная кассетная магнитола (которая давно уже забыла как выглядит кассета) и аудио система которых вполне ещё работоспособна.
Ну а так как цена новой автомагнитолы не всегда адекватна состоянию и стоимости самого автомобиля, то я предлагаю автовладельцам рассмотреть такой вариант как кассетный адаптер для автомагнитолы.
«Классический» кассетный адаптер
Кассетные адаптеры на автомагнитолу
Кассетный адаптер на автомагнитолы позволяет прослушивать MP3 файлы с любого носителя информации имеющего AUX разъём (плеер, телефон, ноутбук и т. п.).
Процесс подключения девайса и магнитолы предельно прост и инструкция о том, как установить адаптер для автомагнитолы сводится всего к двум действиям:
- Вставить адаптер в кассетную деку;
- Подключить штекер mini jack5” в разъём портативного устройства воспроизводящего музыкальный файл.
Главное не забыть, перед использованием адаптера, прочистить магнитную головку автомагнитолы от грязи и пыли, которая успела скопиться за время её простоя. Преимуществом данного способа является небольшая цена адаптера и относительно неплохое качество звука (при наличии качественной акустики).
В качестве же недостатка можно упомянуть слышимые на небольшой громкости шумы изношенного лентопротяжного механизма, которые можно устранить своими руками, для чего необходимо всего лишь отпаять провод, питающий электрический двигатель лентопротяга.
Кассетный адаптер-плеер
Этот девайс работает по тому же принципу что и предыдущий, только в отличие от него, помимо воспроизведения MP3 файлов с периферийных устройств, он способен считывать музыкальные файлы с карт памяти стандарта SD.
Плеер-адаптер на автомагнитолы
Помимо стандартного прослушивания, вместо кассет вы сможете использовать данный адаптер в качестве МР3 плеера выполненного в оригинальном дизайне, чем несказанно удивите и обрадуете своих пассажиров.
Как установить адаптер на автомагнитолы
Как видно из предыдущего фото, управление плером практически ни чем не отличается от управления другими моделями портативных плееров. Весь интерфейс интуитивно понятен и все клавиши управления находятся на своих местах.
Преимущества данного адаптера сохраняются те же что и в вышеописанном случае, конечно если не считать, что к ним прибавляется функция портативного MP3-плеера имеющего свой автономный источник питания и разъём под карту памяти. Ну а недостаток, как я полагаю, при наличии новой функции просто меркнет в лучах положительных качеств адаптера-плеера, тем более способ его устранения нам уже известен.
Самодельный адаптер для «кассетника»
Так как основные модели кассетных адаптеров мы с вами рассмотрели, далее я предлагаю вам самим «сколхозить» кассетный адаптер для автомагнитолы. Не, ну мало ли какая ситуация в жизни, а магазина с девайсами поблизости нетути)))
Способ первый
Итак, для того, чтобы своими руками сделать из подручных средств самодельный адаптер нам понадобятся:
- Старая кассета;
- Провод небольшого сечения (подойдёт от старых наушников);
- Паяльник;
- Резиновое колечко;
- Провод с разъёмом mini jack5”.
Берём кассету, разбираем её и вынимаем из корпуса все детали, кроме колёсиков лентопротяжного механизма.
Инструкция «как установить адаптер для автомагнитолы»
Так как некоторым моделям автомагнитол для работы требуется синхронное вращение колёсиков лентопротяжного механизма, мы одеваем на них подходящее по размеру резиновое колечко, а для съёма звука магнитной головкой автомагнитолы наматываем в кассете одножильный провод в количестве 10…15 витков (см. фото).
Далее, соединяем центральную жилу приготовленного кабеля с одним из концов самодельной намотанной магнитной катушки, а второй конец припаиваем к одному из каналов через резистор имеющий сопротивление в 20…50 Ом.
Схема адаптеры на автомагнитолу
Вот и весь фокус! Собираем кассету, вставляем её в деку магнитофона и подключаем источник звука!
Способ второй
Для воплощения инженерной мысли выложенной в данном способе нам так же понадобятся:
- Старая кассета;
- Провод с разъёмом mini jack5”;
- Звукосъёмная головка от старого кассетного магнитофона/плеера;
- Паяльник.
Наша задача припаять к старой магнитной головке провода идущие от наушников (там и там их три штуки: один общий и два на правый и левый каналы).
Самодельный кассетный адаптер для автомагнитолы
Далее разбираем кассету, вытаскиваем из неё всю «начинку» (рёбра удаляем тоже, так как они мешают установки головки), на предполагаемое место монтируемой головки в одну из половинок кассеты наносим небольшой слой клея «Момент», «укладываем» туда припаянную головку и «втыкаем всё это дело» в кассетную автомагнитолу с заранее снятой крышкой…
Как установить адаптер для автомагнитолы
…при этом головки кассеты и автомагнитолы должны находиться друг против друга и соприкасаться.
Включаем магнитолу, подключаем разъём mini jack к плееру или же к телефону, и ищем такое положение приклеенной на корпусе половинки кассеты магнитной головки, при котором звучание воспроизводимой музыки будет максимально качественным и громким.
Когда оптимальное положение головки найдено, дожидаемся схватывания клея, собираем корпус кассеты, предварительно намазав клеем вторую её половинку на место соприкосновения с головкой, и помещаем её в деку магнитолы, высунув провод с разъёмом наружу.
Способ третий
В третьем способе нам помимо старого хлама понадобится вполне работоспособное оборудование — Bluetooth наушники. Суть данного способа такова: расширить возможности вышеупомянутого адаптера своими руками усовершенствовав его, а именно создав Bluetooth(см.Bluetooth для автомагнитолы: делаем своими руками) – адаптер для кассетной автомагнитолы.
Воплощение этой идеи происходит в несколько не таких уж и сложных этапов:
- Разбираем адаптер и удаляем из него всё лишнее, кроме магнитной головки (кстати, можно обойтись и без кассетного адаптера соорудив его самому как в вышеописанном способе);
Bluetooth адаптер на автомагнитолы
- Разбираем Bluetooth-наушники, оставив у себя лишь управляющую плату (с процессором и антенной) а так же аккумуляторную батарею;
Нужные компоненты Bluetooth-наушников
- Упаковываем «потроха» Bluetooth-наушников в корпус кассеты, при этом выпиливаем его часть для вывода USB-разъёма для подзарядки аккумуляторной батареи;
USB-разъём в корпусе кассеты
- Припаиваем выход наушников к выводам магнитной головки.
Bluetooth адаптеры на автомагнитолу
Ну, вот и подошла к концу инструкция о том, как своими руками сделать самодельные кассетные адаптеры для автомагнитол. Далее вам остаётся лишь вставить кассету в магнитолу и начинать приобщаться к высоким технологиям, о которых ваша автомагнитола на момент выпуска и мечтать не могла)))
