Как снять фару на уаз патриот

Вам потребуется торцовый ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодки жгута проводов от вывода переднего указателя поворота…

5. ….и вывода блок-фары.

6. Отверните гайку шпильки верхнего внутреннего крепления блок-фары к кронштейну и снимите шайбу.

7. Отверните гайку шпильки нижнего внутреннего крепления блок-фары к кронштейну и снимите шайбу.

8. Выверните два болта крепления кронштейна блок-фары к щиту передка…

9. …и снимите кронштейн.

10. Отверните гайку наружного крепления блок-фары к щиту передка, снимите шайбу…

11. …и аккуратно снимите блок-фару, слегка сдвинув ее к центру автомобиля.

12. Установите блок-фару в порядке, обратном снятию.

Замена блок фары на уаз патриот видео

On the day when many people rejoiced at the Bright Holiday of Christmas, I also wanted to scream, but not with joy …

If you are interested in the process of replacing glass on the Patriot headlight, then rewind down the text … everything is written there …

In the meantime, there are some emotions … I don’t want to talk about the incident here at all and still don’t want to talk about it … One of the reasons is that there is a suggestion that a bad person who added entertainment to me reads my blog from time to time … True, it seems on schizophrenia ? but no … checked … I’m healthy. Fit

So … Defenseless Patr stood near my house and waited for his turn to to replace the clutch . Why defenseless, because the clutch was seated at zero previous rescue operation

I don’t have habits to signal my cars … here is a calm village street … was … everyone knows and maintains good neighborly relations … But one of the princes came under the mantle a long time ago … I blog described …
right here: Neighbor envy
and here: Neighborhood envy. Total.

And so, the crown does not give rest, it goes on the ears, and the vozzha does not fall away from these people …
Well, I didn’t have the habit of looking at my cars before leaving the house … now I do it every morning … and I don’t sweep the snow off the car … it falls off until you go to the highway …

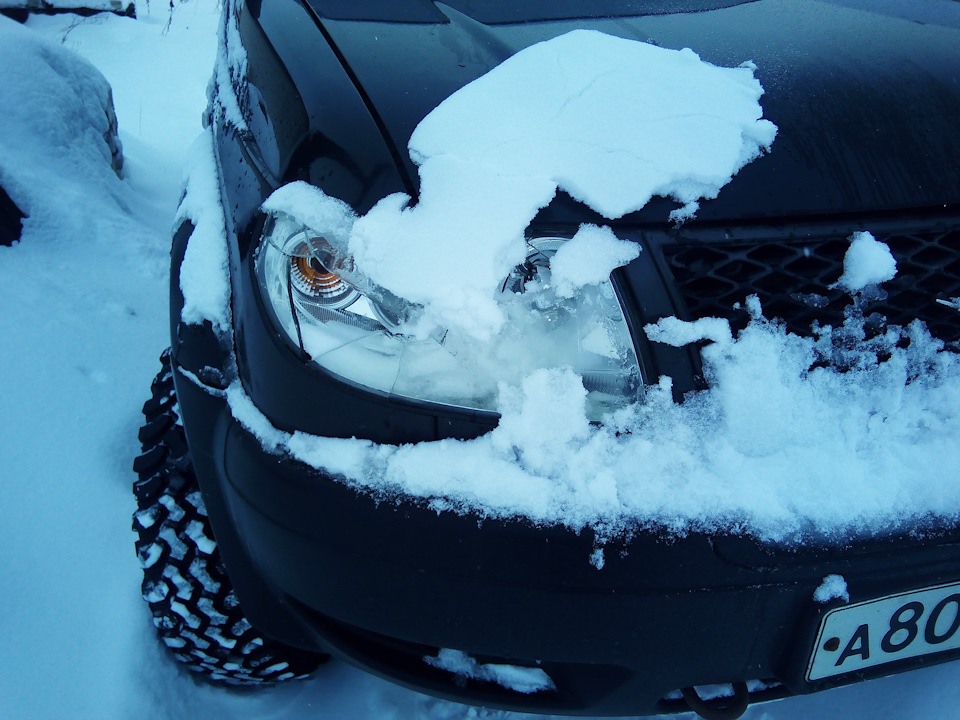

And I did not notice under the snow here is such a cant …

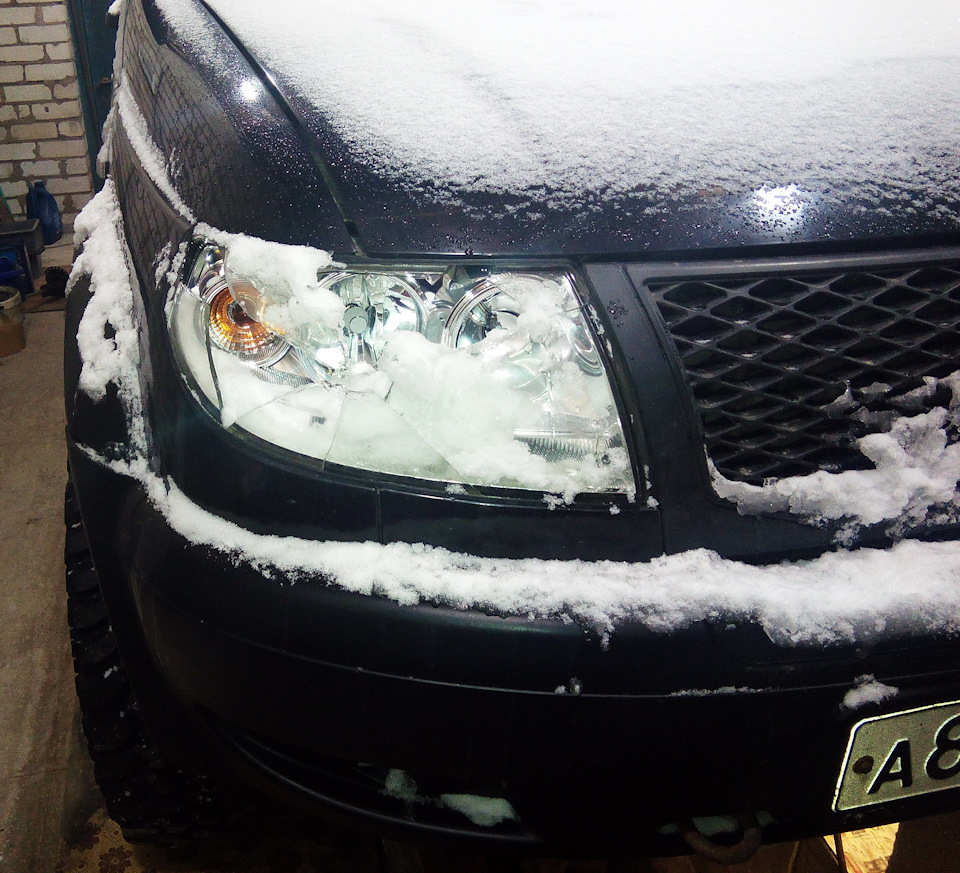

I went to drive the car to the garage for repair … in general, I moved the car from the scene of the crime … and you can’t call it a girlfriend … a crime …

Читайте также:  Зачем пришивают щеку к десне

The fresh snow that fell on that day completely covered all traces …

Вам потребуется торцовый ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодки жгута проводов от вывода переднего указателя поворота…

5. ….и вывода блок-фары.

6. Отверните гайку шпильки верхнего внутреннего крепления блок-фары к кронштейну и снимите шайбу.

7. Отверните гайку шпильки нижнего внутреннего крепления блок-фары к кронштейну и снимите шайбу.

8. Выверните два болта крепления кронштейна блок-фары к щиту передка…

9. …и снимите кронштейн.

10. Отверните гайку наружного крепления блок-фары к щиту передка, снимите шайбу…

11. …и аккуратно снимите блок-фару, слегка сдвинув ее к центру автомобиля.

12. Установите блок-фару в порядке, обратном снятию.

Фары фронтальные для УАЗ Патриот

Фронтальные фонари на джипе УАЗ Патриот являются тем главным приспособлением, средством которого имеется возможность управления автомобилем в ночное либо черное время суток. Фронтальные фары относятся к главным деталям автомобиля, хотя без их движение автомобиля может быть. Уделим повышенное внимание чертам фронтальных фар джипа УАЗ Патриот, что собой представляют, какие функции делают и как работают? Обо всем этом вы можете выяснить из нашего материала для любителей УАЗ Патриот.

Что представляют собой фары?

На внедорожнике УАЗ Патриот используются блок-фары, причем как передние, так и задние. Передняя фара выполняет следующие функции:

  1. Дальний свет, который используется во время движения за городом;
  2. Ближний, применяемый в ночное время суток при передвижении по городу;
  3. Указатели поворотов и аварийная сигнализация.
  4. Габаритный свет, необходимый для определения габаритов транспортного средства.

В блок-фаре используются однонитевые лампочки, что упрощает возможность их замены при выходе из строя. Для включения ближнего света имеется специальный переключатель в салоне, а для дальнего используется иная схема включения, которую рассмотрим ниже. Дальний свет фар включается с помощью реле, которое находится в монтажном блоке.

Фонари оснащены специальным приспособлением, которое называется электрокорректором. С его помощью осуществляется регулирование потока света в зависимости от того, насколько загружен автомобиль. Ведь при загрузке автомобиля его задняя часть «садится», а передняя поднимается. В таком случае ближний свет начинает светить как дальний.

Основными конструктивными элементами фары являются:

  1. Корпус;
  2. Оптика, к которой относится переднее стекло с встроенными линзами, отражатель и лампочки.
  3. Места для установки лампочек и клеммная колодка, посредством подключения которой происходит питание фары напряжением 12 В.

Разборка дорестайлинговой фары УАЗ Патриот

УАЗ Патриот: как снять крыло не снимая фары. Ревизия кузова под локером

Снимаем переднее крыло UAZ Patriot без снятия фары и удивляемся тому, что под ним. Самому же крылу не удивляемся,.

Рассмотрим, что же собой представляет схема управления фарой автомобиля УАЗ Патриот.

Схема управления передними фонарями автомобиля УАЗ Патриот

Как видно, схема отображает основные конструктивные элементы и узлы управления передними фарами. Не будем сильно углубляться и рассмотрим коротко, что же показывает нам схема.

Итак, под номером 1 представлены правая и левая блок-фары автомобиля. Номер 2 — представляет собой монтажный блок, с помощью которого осуществляется подача питания на фары. Под третьим номером изображен переключатель ближнего и дальнего света фар, который управляется водителем. Номер 4 — зажигание автомобиля. Без наличия зажигания включить ближний и дальний свет фар невозможно. Работает только аварийка и габаритные огни. Номер 5 — это кнопка непосредственного включения фар. И под номером 6 изображена контрольная лампа включения дальнего освещения.

Читайте также:  Какая марка машины самая дешевая в обслуживании

Таким образом, если возникает неисправность блок-фары на УАЗ Патриоте, то схема поможет найти эту неисправность и устранить ее. Но помните, первым делом нужно проверить, исправна ли лампа.

Лампы для УАЗ Патриот

Блок-фара обязательно оснащается источниками свечения, которые представляют собой однонитевые галогеновые лампы. Что это за лампочки, и какие они имеют характеристики, представим в табличном виде.

Данная таблица поможет правильно осуществить приобретение новой лампочки, если последняя перегорела.

Регулировка

Регулировка фонарей является обязательным действием, так как если не провести данного мероприятия, то вы получите неправильный свет на дорожном полотне. Таким образом, регулировка включает в себя следующие действия:

  1. Внедорожник необходимо установить на расстоянии 5 м от стены и положить на переднее сидение пассажира груз весом 70 кг.
  2. Расчертите на стенке мелом следующую картинку, как показано на схеме ниже.
  3. От центральной осевой линии нужно расчертить прямые А и В. Расстояние между ними должны составлять по 608 мм. Высота линии Н должна составлять 65 см.
  4. Теперь можно включить ближний свет и настроить с помощью корректора направление светового потока.
  5. Регулировка осуществляется с помощью использования отвертки и ключа. Этими инструментами регулируется положение блок-фар, подгоняя направление света так, чтобы он соответствовал выше приведенному рисунку.После того как регулировка произведена, можно испытать его свечение на дороге. Многие водители стремятся внести некоторые изменения в передние фонари, пытаясь сделать их более привлекательными и яркими. Но это уже другая тема, к которой мы обязательно вернемся!

Фары фронтальные для УАЗ Патриот

Фронтальные фонари на джипе УАЗ Патриот являются тем главным приспособлением, средством которого имеется возможность управления автомобилем в ночное либо черное время суток. Фронтальные фары относятся к главным деталям автомобиля, хотя без их движение автомобиля может быть. Уделим повышенное внимание чертам фронтальных фар джипа УАЗ Патриот, что собой представляют, какие функции делают и как работают? Обо всем этом вы можете выяснить из нашего материала для любителей УАЗ Патриот.

Что представляют собой фары?

На внедорожнике УАЗ Патриот используются блок-фары, причем как передние, так и задние. Передняя фара выполняет следующие функции:

  1. Дальний свет, который используется во время движения за городом;
  2. Ближний, применяемый в ночное время суток при передвижении по городу;
  3. Указатели поворотов и аварийная сигнализация.
  4. Габаритный свет, необходимый для определения габаритов транспортного средства.

В блок-фаре используются однонитевые лампочки, что упрощает возможность их замены при выходе из строя. Для включения ближнего света имеется специальный переключатель в салоне, а для дальнего используется иная схема включения, которую рассмотрим ниже. Дальний свет фар включается с помощью реле, которое находится в монтажном блоке.

Читайте также:  Как почистить бак ауди 80 б3

Фонари оснащены специальным приспособлением, которое называется электрокорректором. С его помощью осуществляется регулирование потока света в зависимости от того, насколько загружен автомобиль. Ведь при загрузке автомобиля его задняя часть «садится», а передняя поднимается. В таком случае ближний свет начинает светить как дальний.

Основными конструктивными элементами фары являются:

  1. Корпус;
  2. Оптика, к которой относится переднее стекло с встроенными линзами, отражатель и лампочки.
  3. Места для установки лампочек и клеммная колодка, посредством подключения которой происходит питание фары напряжением 12 В.

Разборка дорестайлинговой фары УАЗ Патриот

УАЗ Патриот: как снять крыло не снимая фары. Ревизия кузова под локером

Снимаем переднее крыло UAZ Patriot без снятия фары и удивляемся тому, что под ним. Самому же крылу не удивляемся,.

Рассмотрим, что же собой представляет схема управления фарой автомобиля УАЗ Патриот.

Схема управления передними фонарями автомобиля УАЗ Патриот

Как видно, схема отображает основные конструктивные элементы и узлы управления передними фарами. Не будем сильно углубляться и рассмотрим коротко, что же показывает нам схема.

Итак, под номером 1 представлены правая и левая блок-фары автомобиля. Номер 2 — представляет собой монтажный блок, с помощью которого осуществляется подача питания на фары. Под третьим номером изображен переключатель ближнего и дальнего света фар, который управляется водителем. Номер 4 — зажигание автомобиля. Без наличия зажигания включить ближний и дальний свет фар невозможно. Работает только аварийка и габаритные огни. Номер 5 — это кнопка непосредственного включения фар. И под номером 6 изображена контрольная лампа включения дальнего освещения.

Таким образом, если возникает неисправность блок-фары на УАЗ Патриоте, то схема поможет найти эту неисправность и устранить ее. Но помните, первым делом нужно проверить, исправна ли лампа.

Лампы для УАЗ Патриот

Блок-фара обязательно оснащается источниками свечения, которые представляют собой однонитевые галогеновые лампы. Что это за лампочки, и какие они имеют характеристики, представим в табличном виде.

Данная таблица поможет правильно осуществить приобретение новой лампочки, если последняя перегорела.

Регулировка

Регулировка фонарей является обязательным действием, так как если не провести данного мероприятия, то вы получите неправильный свет на дорожном полотне. Таким образом, регулировка включает в себя следующие действия:

  1. Внедорожник необходимо установить на расстоянии 5 м от стены и положить на переднее сидение пассажира груз весом 70 кг.
  2. Расчертите на стенке мелом следующую картинку, как показано на схеме ниже.
  3. От центральной осевой линии нужно расчертить прямые А и В. Расстояние между ними должны составлять по 608 мм. Высота линии Н должна составлять 65 см.
  4. Теперь можно включить ближний свет и настроить с помощью корректора направление светового потока.
  5. Регулировка осуществляется с помощью использования отвертки и ключа. Этими инструментами регулируется положение блок-фар, подгоняя направление света так, чтобы он соответствовал выше приведенному рисунку.После того как регулировка произведена, можно испытать его свечение на дороге. Многие водители стремятся внести некоторые изменения в передние фонари, пытаясь сделать их более привлекательными и яркими. Но это уже другая тема, к которой мы обязательно вернемся!
