Термин концевик — не что иное, как обиходное сокращение от «концевой выключатель». В нём контакты замыкаются без фиксации подвижным штоком – это удобно для контроля положения движущихся элементов. Концевики разных видов ставятся в автомобилях на дверях или в багажнике, они контролируют положение педали тормоза, рычага ручного тормоза.
Дверные концевики: где находятся, подключение, проверка
Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.
Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина
Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.
В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.
Работает она просто: поскольку диод проводит ток только в одном направлении, при замыкании любого из концевиков выход сигнализации оказывается связанным с «массой» в любом случае, но с остальными проводами концевиков нажатый оказывается связанным через встречно включенную пару диодов, не пропускающую ток.
Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.
Если же концевик двери находится в замке, то срабатывает по перемещению запорного механизма: часто (но не обязательно) достаточно поднять ручку, не открывая саму дверь, чтобы замкнуть контакты. Это, кстати, делает установку сигнализаций удобнее: можно оставлять при работе дверь открытой, защелкнув «собачку» замка отверткой, и сигнализация уже не будет «видеть» дверь открытой.
Так хорошо, например, настраивать датчик удара, поставив машину на охрану с открытой дверью, а не повторяя для каждой регулировки цикл «закрыл – поставил на охрану – ударил – снял с охраны – открыл дверь – поменял настройку».
На современных машинах концевик водительской двери получил еще одну функцию – на него обычно завязано «засыпание» и «пробуждение» бортовой электроники. По этой причине на сигнализациях с автозапуском приходится подключать цепь имитации открытия двери водителя: бортовой контроллер в конце цикла автозапуска «увидит», что после выключения зажигания дверь открылась и закрылась, и штатно переведет автомобиль в режим пониженного энергопотребления.
При этом часто на проводе концевика возникает кратковременный импульс «массы», что при обычной схеме диодной развязки приводит к срабатыванию тревоги по открытию двери спустя некоторое время после постановки на охрану. Чтобы избежать этого, схему развязки диодами усложняют.
Разница с предыдущей схемой в том, что диоды врезаются и в штатную проводку, а сигнализация подключается между диодом и концевиком. В этом случае при замыкании концевика «масса» приходит и на штатный блок управления бортовыми цепями автомобиля, и на сигнализацию. Но, когда в штатной проводке контроллер создает импульс «массы», вход сигнализации оказывается заперт встречно включенными диодами, и срабатывания тревоги не происходит.
Важно понимать, что длительность таких импульсов очень мала, и сигнализация может работать корректно и при развязке одним диодом на линию: например, «Шерханы» менее чувствительны, чем StarLine, по опыту автора. Но иногда возможны случайные срабатывания, и часто с этим связаны проблемы владельцев, когда концевики абсолютно исправны, но машина все равно иногда «орет сама по себе».
Чтобы проверить концевики дверей, нажмите на них пальцем (если выключатель стоит в прихлопе) или подходящим предметом (например, отверткой) защелкните «собачку» дверного замка. В качестве индикатора можно использовать хоть плафон салона, переведенный в положение «включение при открытии двери», либо экран бортового компьютера, если на нем предусмотрена индикация открытия. Обнаружив, что в какой-то двери концевик не отрабатывает, дальше исключите неисправность проводки.
Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.
Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.
Концевик багажника
Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.
Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.
Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.
Концевик капота
Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.
Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.
Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.
Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.
Как подключить концевик капота на ваз 2114 — поиск по DRIVE2
подкючение концевиков к сигнализации на ваз 2114 — Лада 2114 .
Подскажите пожалуйста как подключить концевики к сигнализации. нужно тянуть от каждого концевика провод на сигналку или все концевики сходять в один пучек под панелью . заранее благодарен.

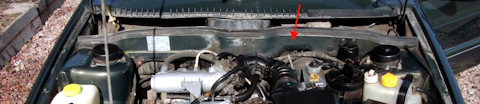

Штатный концевой выключатель под капот — Лада 2114 .
Лада 2114 "МонашкА › Бортжурнал › Штатный концевой выключатель под капот . Miromonah Был 7 часов назад.
В этом месте концевик срабатывает когда капот уже открыт, а вот если капот открыт с замка и держится только на крючке сигналка об этом не узнает.
полное описание установки старлайн А91 на Ваз 2115 — Лада.
провод — подключаем к концевику капота , он же подключается к датчику температуры двигателя (провод сдвоенный с чёрным минусовым) 6) желто-черный на кнопку открытия
Как подключены концевики и где их соединение? Диода у себя не обнаружил. ВАЗ 2114 .
Схема подключения Сигнализации Starline a91 на ваз 2114
Подключение разьема x2 Так как с завода Автоваз, на вазах экономили на активаторах (обычно после 2005 года) там стоит такой
Серый и Оранжево-серый выводим под капот Серый подключаем на + сирены и минус на минус устанавливаем концевик на стандартное место.

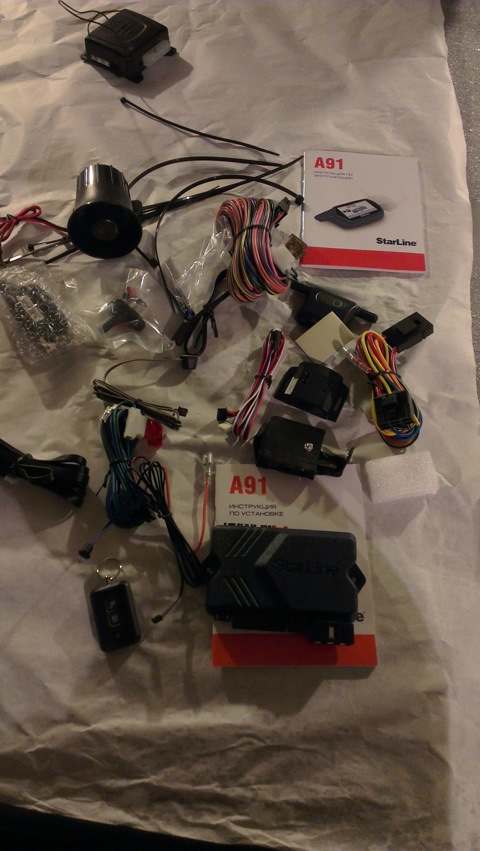

Самостоятельная установка starline a91 dialog — Лада 2114 .
Оранджево-серый подключил к концевику капота . Серый провод подключился к сирене. Датчик температуры подключил таким образом: Оранжево-серый провод врезается в провод концевика капота , а чёрный провод подключается к чёрному проводу, что был склеен вместе.
Замена воздушного фильтра и установка концевика капота .
По поводу установки концевика капота : пока нету фото, делал опять в темноте. Пока сделал все на скорую руку, сегодня надеюсь все облагорожу и загружу в эту
Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — плановое ТО.

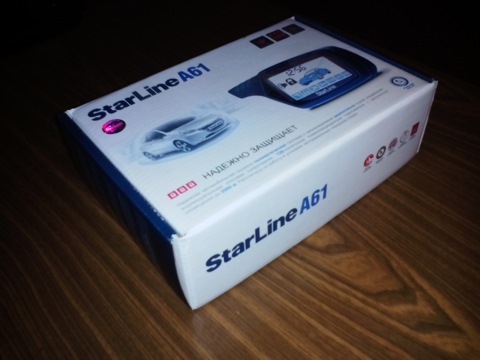

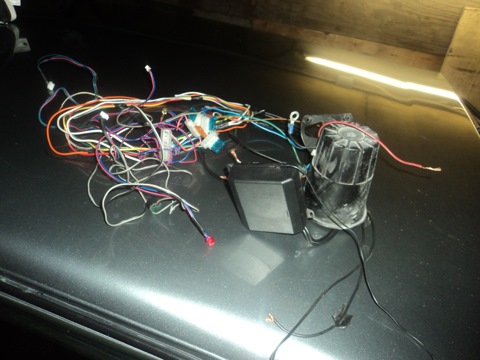

Установка сигнализации StarLine A61 на ВАЗ – 2114 своими руками.
. сигнализации подключаем к концевику капота (прокладываем провод в моторный отсек к предварительно установленному концевику капота .
Данное подключение (как я узнал из интернета) называется силовое, т.е. сигнализация управляет только водительской дверью, а по.
Плановая проверка работы сигнализации… Замена концевика .
Доброй ночи! Примерно раз в 2 месяца провожу проверку всех концевиков , да и в целом работу сигнализации… Концевик капота не работал, впрочем ничего нового… Съездил в магазин, купил сразу два концевика капота .
Концевик капота , либо сигналка не давала спать — Лада 2114 .
С момента покупки заметил, что все концевики дверей уже померли, купил, заменил, ставлю на сигналку, она все равно жалуется что не закрыт то ли капот , то ли багажник, ладно, пару ночей просыпался либо от орущего брелка, либо от сигналки орущей на весь двор, клинил концевик .
Схемы 2113, 2114 , 2115
Схемы отдельных жгутов проводов ВАЗ -2113, ВАЗ – 2114 и ВАЗ -2115 С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения
Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота .
Подкапотный свет на ВАЗ 2115/ 2114 /2113
Получим дыру или шишку на капоте .

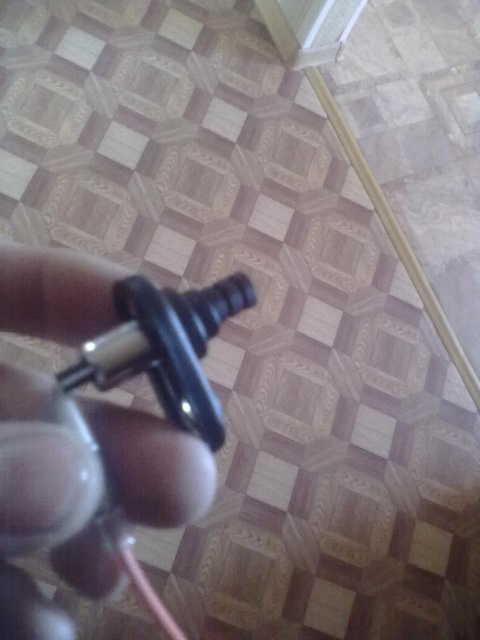

Выключатель – концевик . Варианты исполнения и расположения могут быть разные.
В моем случае к концевику уже подходил провод от сигнализации. Припаял новый провод к имеющемуся.
Подключаем концевики капота и багажника
с капотом установщики поступили просто: поскольку под капотом ВАЗ 2106 установлен концевик совмещенный с лампой освещения подкапотного пространства они подключили контакт капота вместо "плюса" идущего к лампе. получилось у них как то так.
Концевик капота — Лада 2114 , 1.6 л., 2010 года
18.6.19 Всем привет! Подсмотрел здесь у одного товарища установку штатного концевика капота .Вспомнил, что у меня на 9ке именно такой был.На 14й стоял универсальный на моторной перегородке, он срабатывал, когда капот уже нормально открыт.
Концевик на багажник — Лада 2114 , 1.5 л., 2005 года

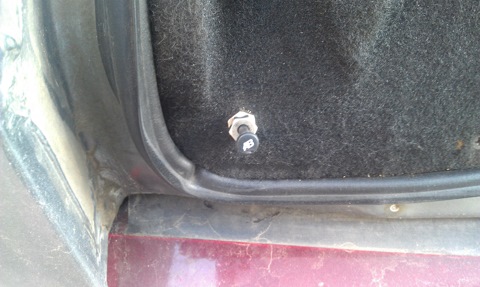

Купил концевик для капота /багажника, врезал его в акустическую полку, минус кинул к кузову, а плюс протянул к плюсу концевика задней левой двери.
Лада 2114 2005, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — электроника.
Про концевик капота и термодатчик сигнализации — Лада 2114 .
Отзыв владельца Лада 2114 — своими руками.
Проверил сам концевик капота , зачистил на нем контакты. Надеялся, все заработает как надо. Но нет. Заметил также, что температуру показывало все время 100 С. Потом почитал инструкцию к сигнализации, погуглил…
Схема подключения сигнализации "Starline A91 Dialog" на ваз .
Лада 2114 Светло – серебристый › Бортжурнал › Схема подключения сигнализации "Starline A91 Dialog" на ваз 2114 2005г.в.
Провода от сигналки (фишка "Х2") Зеленый и синий подключаем к Блоку управления центральным замком. синий провод — подключить к белому проводу блока.
Установка сигнализации с автозапуском Tomahawk Z5 на 2114 .
Отзыв владельца Лада 2114 — электроника.
Правильно подключить провода с первого раза у меня не получилось, по причине
Оранжевый с серой полосой выведен в подкапотное пространство, где был параллельно соединен с датчиком температуры и концевиком капота .

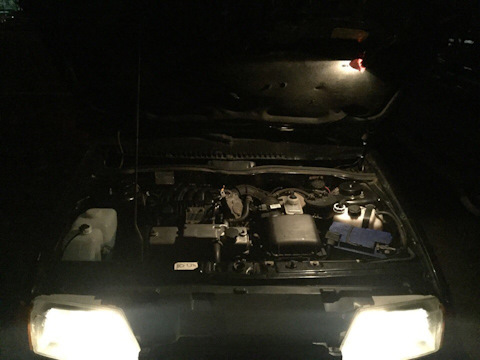

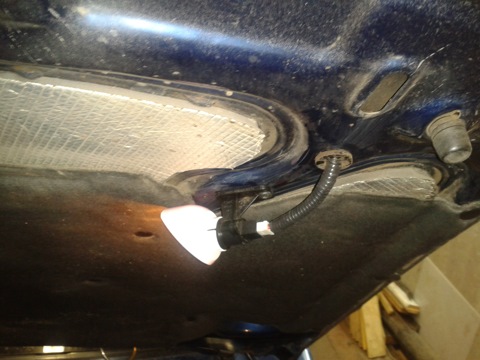

Свет под капотом . — Лада 2114 , 1.5 л., 2005 года
Отзыв владельца Лада 2114 — электроника. Надоело мне когда открываешь капот ночью то

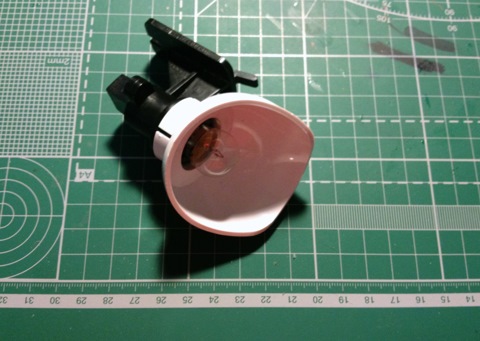

Покупаем в магазине плафон освещения моторного отсека ВАЗ 2109 и концевой
Протягиваем проводку внутри капота и по петле ведём в разъем под резинкой в блоке предохранителей.
Установка лампы под капот — Лада 2114 , 1.5 л., 2006 года на.
Отзыв владельца Лада 2114 — стайлинг.
Далее установил концевик в штатное отверстие в телевизоре, дыры не захотел делать.
Лада 2114 2006, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — стайлинг.
Капот с кнопки — Лада 2114 , 1.4 л., 2006 года
Отзыв владельца Лада 2114 — тюнинг. Народ отзовитесь кто делал капот с кнопки Много прочитал
Народ отзовитесь кто делал капот с кнопки Много прочитал и нашёл вот такую фотку буду поже
Ну некоторые часто открывают — это всё таки ВАЗ ) Но с надежностью согласен.

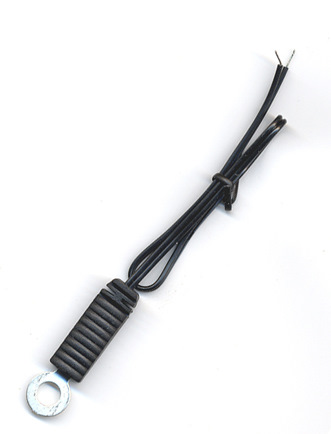

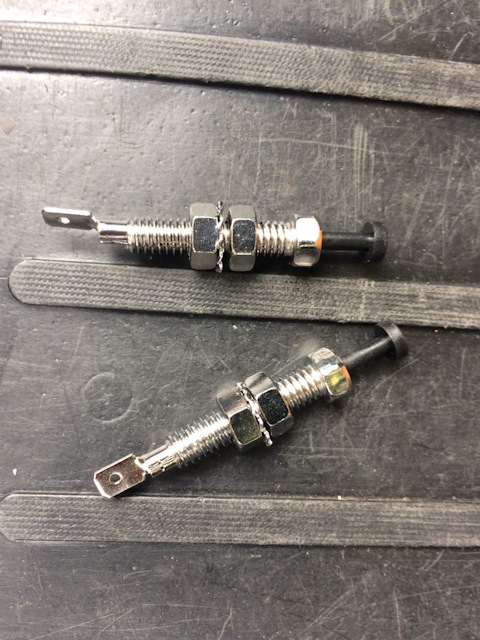

На рисунках и фотографиях изображены основные типы концевиков применяемых для автосигнализаций.
Основные проблемы возникающие с концевиками:
Первая — неправильная регулировка. В одном случае может быть поломка концевика при не оправданно высокой установке. В другом случае очень малый ход концевика. Крышка капота или багажника могут иметь естественные температурные деформации, что и может проявляться в ложных срабатываниях сигнализации. При малом ходе концевика возможно попадание влаги и грязи в зазор между контактами, что так же может вызвать ложные срабатывания сигнализации.
Вторая проблема — неправильно выбранное место установки концевиков. Иногда выбирают место где концевик легко сломать, рядом с штатным АКБ ( при неаккуратной замене АКБ). В водостоках или очень близких к ним местах. В местах, где недостаточный ход в нижней части концевика.
Третья проблема концевиков в быстром окислении и корродировании контактов. Как правило, на контакт концевика подается плюс через нить лампочки салона, другие электронные блоки или сигнализация имеет свойство подтягивать вход к плюсовому потенциалу для избегания ложных срабатываний. В этом случае попадании влаги (конденсата) на контакты происходит слабая утечка электрического тока. Этого не достаточно для зажигания лампы салона или срабатывания сигнализации, но достаточно для электрохимической реакции окисления-разложения металла. Через некоторое время такой концевик перестает срабатывать.
Несколько другая ситуация происходит если концевики непосредственно включают лампу салона. Небольшие искорки в момент замыкания концевика образуют нагар и по этой причине может не включаться лампа салона, а значит при открывании этой двери не сработает сигнализация.

Особенно этим страдает наш отечественный автопром, а конкретнее это дверные концевики автомобилей ВАЗ. Обычно их зачищают напильником или наждачкой, но этого хватает, как правило, на время не более месяца. Лучше эти концевики менять на новые.
Идеальным случаем было бы использование пары геркон-магнит. В этом случае замыкаемые контакты надежно заизолированы в стеклянной колбе геркона. К сожалению, основная масса герконов работает на размыкание при удалении магнита. Хотя можно найти и замыкающиеся герконы, необходимо чтобы они надежно работали на металлических поверхностях кузова, поскольку для металлических поверхностей существуют специальные пары геркон-магнит.
Ниже приведены, еще несколько типов концевиков. Наиболее долговечные на фото-2, напротив, самые быстро окисляющиеся на фото-1 и фото-4.

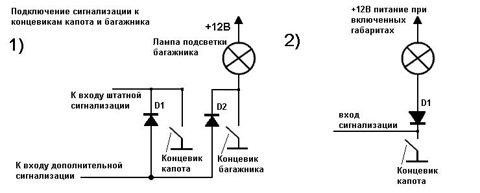

Это общая схема подключения сигнализации к автомобилям ВАЗ десятого, одиннадцатого и двенадцатого семейства. Она учитывает наличие вежливой подсветки салона автомобиля, которой управляет штатный иммобилайзер. Можно подключать сигнализацию непосредственно к лампе плафона, в этом случае сигнализация должна иметь задержку постановки на охрану на время горения плафона. Недостаток в том, что можно не заметить и оставить открытую дверь, а ещё хуже, если ее в этот период успеют незаметно вскрыть, что очень реально. Ниже примеры диодов для развязки, в данном случае это могут быть диоды 1N4001-1N4007, они выдерживают ток до 1А. Для слаботочных цепей этого вполне достаточно. Для других цепей лучше использовать более мощные по току диоды.


Диоды D1, D3, D4, D5 позволяет сигналам от концевиков проходить на сигнализацию при этом концевики не влияют друг на друга, что важно для автомобилей с штатной диагностикой открытых дверей. Диод D2 не пропускает на вход сигнализации низкий уровень от иммобилайзера, при этом остается вежливая подсветка. В иномарках бывает отделена только водительская дверь от общей цепи, тогда достаточно будет двух диодов (например D1 и D3) . Тремя диодами (D1, D2,D3) можно обойтись подключая концевики на ВАЗ 2114 и 2115.

Если автомобиль оборудован штатными концевиками капота и багажника, а также лампой подсветки багажника, то можно использовать выше приведенную схему. Диод D1 исключает влияние концевика капота на лампу багажника, а диод D2 влияние концевика багажника на вход штатного концевика капота. Если концевиков изначально не было, то и диоды развязки не нужны. Если концевик в багажнике есть, то достаточно установить диод D1.
Часто на ВАЗ 08,09, 13,14 и 15 подключают штатный концевик капота подключив диод по следующей схеме:

Назначение диода, исключить влияние массы через нити лампы на вход сигнализации. Причем часто используют диод 1N400. со временем этот диод выходит из строя и при постановки на охрану данная зона исключается из периметра. Так же этот концевик достаточно быстро начинает окисляться и не срабатывает при открывании. В багажнике концевики более устойчивы к внешним воздействиям. Но так же данного диода не достаточно для развязки силовой цепи. Более правильно использовать 1N5400 — 1N5408 (1N5820 — 1N5822). Для надежности и облегчения теплового режима лучше использовать по два диода в параллель.
А это уже результат неправильной установки концевиков.


Слева концевик капота ВАЗ Нива. Справа штатный концевик японского джипа который стоял в задней двери, на водостоке, так и засахарился в нажатом положении.
Самое страшное происшествие, которое может приключиться с каждым автолюбителем – это угон автомобиля. Базовая комплектация авто, даже с установленной сигнализацией, не имеет действительно эффективных противоугонных мер. В такой ситуации на первое место при защите автомобиля выходит блокиратор капота, или, как его еще называют, концевик капота. Именно он способен обеспечить безопасность моторного отсека, который имеет стратегическую важность при угоне автомобиля.
Концевик капота установка
Важность установки блокиратора
Существует множество устройств, которые предназначены для защиты транспортного средства от угонщиков, например, различные системы блокировок коробки переключения передач, педалей или рулевого вала. Обратите внимание, что управление этими противоугонными системами происходит непосредственно из салона авто, однако установлены они под капотом, где и выполняют свои основные функции. Да и звуковые устройства сигнализации расположены там же.
Таким образом, для того чтобы отключить все эти защитные устройства необходимо открыть капот. Если на авто установлена стандартная система запирания капота, то открыть её значительно проще, нежели замки в дверях.
Кроме этого, получив доступ к моторному отсеку, имея специальное оборудование можно запустить двигатель в обход системы зажигания.
Помимо этого, угон вашей машины может и не являться целью злоумышленника. Под капотом находятся дорогостоящие запчасти, которые можно снять за короткий промежуток времени.
Исходя их этого, следуют простой вывод, что концевик капота – это крайне необходимое устройство, от надежности которого зависит безопасность вашего имущества.
Классификация устройств и принцип их работы
Приспособления, которые позволяют надежно запереть моторный отсек появились давно, и к сегодняшнему дню существует множество их модификаций. Все устройства, по принципу работы, можно разделить на две группы:
- механические блокираторы;
- электромеханические блокираторы.
Независимо от принципа действия, концевик капота может использовать, для блокировки моторного отсека, установленный заводом изготовителем замок, или же комплектоваться дополнительной системой запирания.
Механические устройства
Механические блокираторы – это приспособления, не использующие систем электроприводов для запирания и отпирания капота, то есть всё происходит с помощью механических элементов.
Принцип действия подобных устройств достаточно прост. В моторном отсеке необходимо по определенной траектории закрепить металлорукав, один конец которого будет находиться в салоне автомобиля, а второй – под капотом. Через металлорукав будет продет трос управления, который и воздействует на систему запирания капота.
Таким образом, для того чтобы заблокировать моторный отсек, достаточно нажать на цилиндр личинки замка, который устанавливается в известном лишь владельцу авто месте. При этом нажатии трос, смещаясь, блокирует капот.
Концевик капота автомобиля
Для того чтобы разблокировать капот, необходимо с помощью ключа повернуть замочную скважину цилиндра замка, который установлен в салоне. При этом произойдет смещение троса, и капот будет разблокирован.
Электромеханические устройства
В электромеханических устройствах система блокирования капота управляется с помощью электропривода. Электромеханический блокиратор капота может управляться с помощью кнопки, которая установлена в салоне автомобиля. Альтернативным вариантом является управляющий сигнал, поступающий дистанционно (совместно с сигналом брелока сигнализации или с отдельного брелока управления при установке специального реле дистанционного действия).
Естественно, технические отличия в запирающих устройствах различных производителей присутствуют, но их действие основано на этих принципах.
Достоинства и недостатки различных блокираторов
Механический концевик капота, достоинства:
- Простая конструкция является залогом надежности.
- Энергонезависимость, то есть работоспособность вашего аккумулятора и состояние проводки авто никак не повлияет на защитные возможности системы блокировки капота.
- Гибридная система, собранная на основе механического блокиратора капота совместно с системой блокировки запуска двигателя, считается одной из наиболее надежных защит от угона.
Механический концевик капота, недостатки:
- Низкая практичность, а проще говоря, механической системой неудобно пользоваться. Водитель должен каждый раз, в начале поездки, снимать блокировку капота. Это объясняется правилами безопасности, так как в случае возгорания или других аварийных ситуаций, моторный отсек не должен быть заблокирован.
- Необходимость крепления цилиндра замка механического блокиратора. С одной стороны замок должен быть надежно спрятан, но, с другой стороны, каждый водитель желает иметь к нему удобный доступ. Кроме того, увидев замок, злоумышленник сразу поймет, какая блокировка капота установлена на автомобиле. В таком случае, при наличии специальных инструментов, снятие блокировки не составит труда.
- Сложная установка. Правильно и безопасно установить блокиратор капота довольно хлопотное дело, так как следует учесть фактор движущихся объектов, заклинив которые можно создать аварийную ситуацию. Следует учесть и сильный нагрев некоторых элементов автомобиля, и то, что в течение года после установки трос будет подвержен деформации, и может удлиниться на пару миллиметров. Учитывая эти факторы, монтаж механической системы блокировки следует доверять лишь профессионалам, а стоимость работ может превышать стоимость самой системы.
Элекромеханический блокиратор капота, достоинства:
- Удобство пользования. Для включения и отключения блокировки необходимо лишь нажать на кнопку.
- Сохранение секретности. Кнопка управления может быть и вовсе у водителя в кармане, но и при условии её монтажа в салоне автомобиля, спрятать кнопу гораздо проще. Таким образом, понять какая установлена система блокировки довольно сложно.
- Простой монтаж. Установка электроприводов не вызывает затруднений, а подключение к ним проводов питания и, если необходимо, контакта срабатывания кнопки, гораздо проще осуществить, чем установку металлорукава для троса управления.
Элекромеханический блокиратор капота имеет всего лишь один, но весьма существенный, недостаток – это его энергозависимость. То есть, в случае разрядки аккумулятора или выхода из строя электропроводки авто, концевик капота теряет свою работоспособность.
Что конкретно происходит с запирающим устройством, зависит от конкретной модели. Одни приспособления отключают блокировку, другие же, наоборот, остаются в заблокированном положении.
Существуют способы решения этой проблемы, например, дополнительный страховочный трос, протянутый в салон, или установка дополнительного независимого источника питания. Однако это существенно осложняет конструктивные особенности устройства.
Если вы хотите надежно защитить своё транспортное средство, обязательно установите запирающее капот устройство. Но для этого следует тщательно изучить принципы работы всех устройств, их преимущества и лишь после этого делать выбор.
Концевики – они же концевые выключатели это электромеханический прибор, задача которого размыкать/смыкать электроцепь. Хотя первоначально прибор разрабатывался для использования в инженерных сооружениях, но с увеличением количества электроники в транспортных средствах, они начали широко применяться в их контрольной системе.
Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.
Правильная модернизация концевиков ВАЗ 2114
Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.
Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.
Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.
ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних дверей, это стоит учитывать при подборе материалов и методов решения проблемы.
Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.
Наиболее простым решением из подручных материалов является следующая модернизация:
- Берем пистон обивки вашего же автомобиля.
- Сменяем стандартную «шайбу» на этот пистон.
- При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
- Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.
Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.
Замена концевика на альтернативный
Если было принято решение не ваять склейку из подручных материалов, то необходимо искать достойную альтернативу. Сразу скажем, что концевик двери ВАЗ 2114 отлично заменяется аналогичным устройством с DAEWOO, нам нужна будет модель прибора General Motors 96235956 в количестве 5 единиц.
Нам необходимо заменить один концевик другим, для этого скручиваем старый и приступаем к работе:
- Начинаем с задних дверей, где аналоги станут как родные.
- Переходим на переднюю дверь, где по причине того, что наш аналог немножко шире не совпадут отверстия, придется вкручивать немного наискосок.
- Прежде чем это сделать необходимо решить проблему с проводкой идущей по стойке, из-за того что наш прибор шире она не будет давать ему нормально работать. Для решения этой проблемы заранее подбирается термоусадочная трубка необходимого концевику размера, она то и будет защищать его от кабеля.
- Собираем и проверяем работоспособность.
ВАЖНО! Если необходимой трубки найти не удалось можно воспользоваться обрезками кабель-канала или иного плотного материала и зафиксировать их на приборе, это неправильно, но на первое время может выручить.
Куда приходят концевики от дверей
Общая схема концевиков дверей ВАЗ 2114 приведена на схеме ниже:
На практике это выглядит следующим образом: к концевикам идет черно-белый провод, так как они отвечают за размыкание цепи, белый провод отвечает за плюс, а черный за минус. Так, для примера, к лампочке, отвечающей за освещение салона, идет целых три провода: черный и белый отвечающие за питание самой лампочки и черно-белый от концевика.
Как видно со схемы подсоденены они все паралельно, а значит и сигнализация, и лампочка и панель приборов включаются в эту сеть отдельно к каждой двери.
Подключение сигнализации
Для установки этого прибора водителю придется познакомиться с таким понятием как врезка проводов.
Для того, чтобы осуществить данную нехитрую операцию разбирать всю машину не придется:
- Снимаем накладки порогов и боковой щиток со стороны водительской двери.
- Находим там жгут проводов идущий к торпедо (нужен именно он, чтобы не подключать сигнализацию к каждой двери параллельно).
- Выбрав нужный нам белый кабель, врезаем в него 1N5401 так, чтобы направление тока на диоде было обращено в сторону концевиков.
- Парный с ним 1N4001 подключаем по схеме, изображенной на картинке.
В завершение
Концевики известная проблема линейки ВАЗ, но их ремонт, доработку и обслуживание можно произвести самостоятельно, воспользовавшись вышеописанными схемами. Установку сигнализации лучше доверить профессионалам, ведь безопасность автомобиля куда дороже сэкономленных «копеек».
