Панель ниссан альмера н16

Всем привет! Спустя семь месяцев где-то, повторилась эта проблема www.drive2.ru/l/508197848844600777/
Снова разобрал, почистил контакты, хватило на две недели. Потом через день глючила, в итоге вчера было веселье

Я расстроился, понял что приходит смерть моей приборки(( И вот сегодня она наступила((

Поискав ремонт приборных панелей в Мытищах или хотя бы электрика кто в этом шарит, результат был нулевой!
И спустя десять минут, не помню как вышел на один сайт, где занимаются приборами, не далеко от меня. Позвонил, рассказал симптомы, какое авто, сказали можно подъехать хоть сейчас, всё сделают!)
Причем, изначально стоимость ремонта нашей приборки стоила 4000р, но сейчас акция 3000р. Плюс ко всему, если им принести только плату, сам если разберу — ещё 1000р. скидка) Но это ещё не всё, если им скинуть видео глюков, ещё 500р скидка = итого 1500р))) Уже заманчиво)
И вот я помчался, на ощупь так сказать))

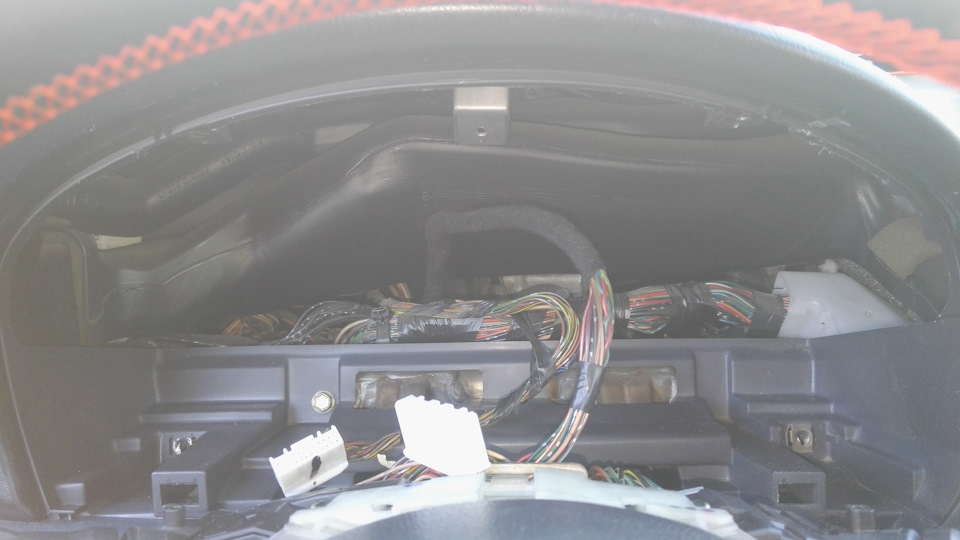

Приехал, разобрал приборку до платы, зашёл в офис, рассказал что да как, показал видяхи. Мастер сказал 30-40 минут подождать. Я спустился в машину, думаю пыль протру.

Прошло не более 15 минут, уже несут мне плату! Подключил, все заработало!) Спасибо мастеру большое за ремонт, и плюс попросил его припаять диод, который я колхозил, когда чинил АБС) Теперь все горит как положено, стрелки крутятся!)

Альмера Н16 – второе поколение автомобиля C класса компании Nissan для Европы. Машина начала продаваться в России в 2000 году, в 2003 было обновление модели, а в 2006 продажи прекратились. Покупатели могли выбрать один из трех кузовов: седан, пятидверный и трехдверный хэтчбек. Российским клиентам Ниссан предлагал на Альмере два бензиновых двигателя 1.5 QG15DE и 1.8 QG18DE, в Европе был доступен дизель 2.2 YD22DDT. Коробки передач было две для, мотора большего объема: 5-и ступенчатая механика и 4АКПП. С меньшей силовой установкой можно было купить только МКПП.

Экстерьер и кузов Альмера Н16

Внешность Almera N16 скорее европейская, чем азиатская: дизайн спокойный, строгий можно сказать не примечательный. По передней оптике, бамперу, разные форм-факторы ничем не отличаются. Единственное за что цепляется глаз – хромированные горизонтальные полоски в отверстиях фальшрадиаторной решетки. Сбоку Ниссан Альмера хэтчбек выглядит интереснее седана. Не много ниспадающая крыша, окрашенные в цвет кузова молдинги и хромированные накладки на ручках дверей придают облику спортивность и стремительность.

Задняя часть седана такая же спокойная, как и передняя. А у хэтчбека Альмера Н16 дизайн фонарей не обычной формы, особенно это заметно, когда периметр и сегменты фонаря выделены хромированной полосой (доступно не во всех комплектациях).

Габариты кузова не значительно, но увеличились относительно Almera N15.

Салон и оснащение

Интерьер Ниссан Альмера Н16 не впечатляет качеством материалов и количеством опций, но для класса автомобиль обладал необходимыми удобствами. Отметим руль, он может быть отделан не плохой кожей разной структуры, в дорогих комплектациях на рулевом колесе есть кнопки регулировки магнитолы. Приборная панель простая и информативная, в середине хорошо читаемый спидометр, размеченный до 220 км/ч, слева от него расположился спидометр, справа отображается уровень топлива, температуры охлаждающей жидкости и дисплей одометра (обновление 2003 затронуло дизайн приборки).

Nissan Almera N16 в дорогой комплектации может похвастаться люком, кожаной отделкой руля, климат-контролем, подогревом передних сидений, электрическими регулировками водительского кресла, бортовым компьютером. Также в комплектации Люкс доступны ксеноновые фары с омывателем, ключ ДУ, электрическая регулировка зеркал.

Кожаная отделка салона не доступны для Альмеры Н16.

Технические характеристики Альмера Н16

Автомобиль С класса от Ниссан был доступен в трех кузовах: седан, 3-х и 5-и дверный хэтчбек. Официально продавались в России только бензиновые моторы.

В Европе продавались только хэтчбеки.

Габариты

Размеры кузова рестайлинговой Альмеры немного, но отличаются от автомобилей до обновления. Разница в пределах 1 см, поэтому укажем габариты только кузовов 2000 – 2003 годов.

Седан Ниссан Альмера Н16 до обновления:

• габариты кузова (длина, ширина, высота в см) – 442.5 x 169.5 x 144.5;
• колесная база – 2535;
• радиус разворота – 5.2 метра;
• вес – примерно 1100 — 1200 кг (зависит от комплектации);
• объем бака – 60 л;
• вместительность багажника – 460 л;
• аэродинамическое сопротивление (cW) – 0,35.

Хэтчбек с 5 дверьми не отличается от седана по колесной базе, радиусу разворота, объему топливного бака:

• размеры кузова в см – 418.4 x 170.6 x 144.2;
• объем багажника – 355 литров;
• cW – 0.34.

Хэтчбек с 3 дверьми идентичен по характеристикам 5 дверному (данные https://www.drom.ru).

Двигатели и коробки передач

Основные характеристики двигателей Ниссан Альмера Н16 представлены в этом пункте. (Все силовые установки 4-х цилиндровые).

Бензиновый мотор Ниссан 1.5 QG15DE:

• мощность л/с (рестайлинг) – 90 (98);
• крутящий момент Н/м – 128 при 2800 об. в минуту (136 при 4000);
• топливо – бензин АИ-95;
• степень сжатия – 9.9;
• экологический класс – Евро-3.

Двигатель 1.8 бензин QG18DE:

• мощность л/с (рестайлинг) – 114 (116);
• крутящий момент Н/м – 158 при 2800 об. в мин. (163 при 4000);
• топливо – АИ-95;
• степень сжатия — 9.5;
• класс экологичности – Евро-3.

Альмера Н16 с дизелем официально продавалась в Европе.

2.2 дизель YD22DDT:

• мощность л/с (рестайлинг) – 110 (112);
• крутящий момент Н/м – 230 при 2000 об. в мин. (248);
• топливо дизельное;
• нагнетатель – турбина;
• степень сжатия – 16.7;
• экологичность – Евро-3.

Коробок передач было 2: 5МКПП и 4АКПП. Автомат был доступен только в паре с 1.8 QG18DE. Механическая коробка могла быть установлена с любым из моторов.

Расход топлива Ниссан Альмера Н16 с двигателем 1.5 QG15DE и 5МКПП вне зависимости от типа кузова равен (л/на 100 км) 8.6 в городе, 5.5 на трассе и 6.6 в смешанном режиме.

Потребление бензина большим мотором 1.8 QG18DE немного отличается в зависимости от коробки передач. С автоматом: 10.6 в городе, 6.2 за городом, 7.8 смешанный. С механикой: 10.4, 6, 7.6.

Ходовая часть

Схема подвески Альмеры Н16 не изменилась по сравнению с предыдущим поколением. Спереди независимая типа МакФерсон, сзади полузависимая с торсионной балкой. Но справедливости ради стоит сказать, что над ходовой хорошо поработали Almera N16 управляется лучше, чем N15. На автомобилях с двигателем 1.8 QG18DE передние тормоза дисковые вентилируемые, задние дисковые. А на машинах с мотором 1.5 QG15DE задние тормозные механизмы могут быть барабанного типа.

Размер колес Ниссан Альмера Н16 185/65R15.

Безопасность

Начиная с базовой комплектации Альмера Н16, есть две подушки безопасности водительская и пассажирская. Еще в дорогих комплектациях присутствует боковая подушка. Крепление ISOFIX доступно во всех вариантах оснащения.

Также во всех Almera N16 есть антиблокировочная (ABS) и помогающая при аварийном торможении (BAS) системы. Электронный контроль устойчивости (ESP) доступен не во всех комплектациях.

Недостатки Ниссан Альмера Н16

Яркий недостаток – коррозия кузова, чаще других ей подвержены арки, пороги, крышка багажника и капот. Также хром дверных ручек Альмеры доступный в дорогих комплектациях плохо противостоит сырости и реагентам. Коррозия нередко добиралась до двигателей, от нее страдали участки, на которых нанесен номер силовой установки.

Бензиновые моторы надежные и без труда проезжали 300 + тыс. км. Но стоит следить за цепью, которая могла растянуться уже к 100 000, а могла проходить и 200 тыс.

Коробки передач Nissan Almera не вызывают систематических нареканий, недостатком механики является не четкое включение задней передачи.

Подвеска надежна и до 100 тыс. отъездит без вложений, на рынке много качественного не оригинала, поэтому обслуживать ее не проблема. Рулевая рейка не славится крепостью может потребовать ремонта после 100 000 км.

На данный момент возможные поломки и проблемы во многом зависят от отношения владельца к Альмере Н16.

Рестайлинг

В 2003 году Альмера Н16 пережила обновление. Внешние изменения: оптика не значительно поменяла форму, также фон световых элементов передних фар стал темным.

Технические характеристики изменены не были: моторы и коробки остались прежними, незначительно увеличилась отдача двигателей. Рестайлингу подверглась внутренняя часть Almera N16: дизайн приборной панели был изменен, организация кнопок на торпедо также доработана.

Заключение

Ниссан Альмера Н16 хороший японский автомобиль с характерными достоинствами и недостатками. Модель ценят за надежность, дешевизну обслуживания, наличие необходимых опций. Сейчас, когда срок эксплуатации Almera N16 превысил 10 лет, минусы стали более заметны, а плюсы во многом зависят от состояния машины.

Видео

Обозначение индикаторов приборной панели ниссан альмера классик

В сборку комбинации приборов автомобиля встроен целый комплекс контрольных ламп, при помощи которых водитель получает важную информацию об исправности/ нарушении функционировании основных агрегатов и систем автомобиля.

Панель приборов ниссан альмера классик (как и в любом другом транспортном средстве) является местом размещения органов управления. В целом, они идентичны практически для всех марок авто, но в разных модификациях будут иметь несущественные отличия. Список будет включать в себя такие элементы:

• регулятор для наклона оптических осей – используется для фар, выключателей «противотуманнок», задних фонарей туманных, а также регулирует интенсивность возникающей подсветки (1);
• переключатель для управления наружными осветительными приборами и включением их подсветки (2);
• дефлекторы от боковых воздуховодов (вентиляция и отопление внутри салона (3);
• подрулевой переключатель левый для управления указателями поворотов, режимом главных фар, сигнализированием дальнего света, управление темпостатом (4);
• клаксон (кнопка, приводящая его в движение) (5);
• комбинация приборов (6);
• подрулевой переключатель правый (омывает стекла, переключает многофукнциональный дисплей) (7);
• дефлекторы от центральных воздуховодов (вентиляция и отопление внутри салона (8);
• выключение аварийной сигнализации на панели приборов альмера классик (9);
• дисплей приборная панель almera n15/n16 (показания измерений цифровых часов, температуры «за бортом», радиоприемника, процессора бортового) (10);
• переходная панель для магнитолы (или иной медиасистемы развлекательного плана) (11);
• крышка от модуля подушки безопасности переднего пассажира (12);
• ящик для вещей (13);
• панель для управления отоплением (вентиляцией) (14);
• управления электроприводом от стеклоподъемника (в моделях типа кабриолета) (15);
• переключение для циркуляции воздуха или включения обогрева для заднего стекла (16);
• прикуриватель (он же розетка от электропитания) (17);
• карман вещевой;
• переключатель для управления электроприводом в складном верхе ((в моделях типа кабриолета) (19);
• место для пепельницы (20);
• замок для зажигания или блокировки колонки рулевой (21);
• педаль газа (22);
• рукоятка, регулирующая положение рулевой колонки (23);
• педаль от тормоза (24);
• педаль сцепления – в вариантах с ручной коробкой передач (25);
• мешок вещевой (он же может быть монтажным блоком от предохранителей) (26);
• рычаг для привода, отпускающего защелку капота (27).

Если в ниссан альмера не работает панель, это может негативным образом сказаться на управлении всем автомобилем. Именно поэтому актуально будет знать, что обозначают те или иные отображаемые на ней данные.

Панель приборов ниссан альмера в разборе

Панель приборов ниссан альмера классик: описание комбинации приборов

Каждый из представленных элементов, расположенных на приборной панели nissan almera n15 (как и в версии n16) обладает особенностью действовать в комбинации. В каждом случае полнота такой комплектации будет зависеть от конкретной модели автомобиля (и, соответственно, его модификации). Контрольные лампы на светодиодной rgb панели исполняют обязательные функции.

Если в nissan almera classic перестала гореть панель приборов, необходимо знать, что это обозначает.

Начнем с контрольных ламп. Инструкция будет следующей:

1. Регуляция автоматического наклона угла для оптических осей у фар (расположена слева над температурным измерителем). Срабатывать будет только при включенном зажигании (лишняя активация указывает на неисправность). Исправить ситуацию поможет специалист-электрик с автосервиса.
2. Дополнительная безопасность SRS (оповещает об отказе работы подушек безопасности и аварийных натяжителей ремня).
3. Напоминание о непристегнутом ремне (при сопровождении сигнала в виде звука) раздается перед началом движения. Идет опознание как водительского, так и переднего пассажирского сидений. Лампа должна срабатывать перед тем, как машина тронется с места.
4. Тормозная система (срабатывание дает прямое указание на падение уровня жидкости в ГТЦ). Если же датчик все равно горит и далее уже в состоянии включенного зажигания, то нужно обратить внимание на тот момент, насколько полно опущен стояночный тормоз. В таких странностях работы «подозревать» кроме резервуаров ГТЦ можно еще и цилиндр от гидропровода сцепления.
5. Система охлаждения (загорается при повороте ключа зажигания). Излишняя активация говорит о неисправности в системе охлаждения воздуха или нарушениях контура, отвечающего за все охлаждение двигателя. Движение можно продолжать, но вся система управления будет автоматически функционировать в аварийном режиме. Лучше все-таки произвести проверку уровня охлаждающей жидкости, а чтобы устранить причину полностью, конечно же, обратиться к соответствующим специалистам.
6. В дизельных моделях на приборной панели nissan almera n15 (n16) есть лампа преднакала двигателя (работает при низких температурных режимах).
7. Электронные системы управления двигателем, трансмиссии и блокировки запуска (должно быть только кратковременное срабатывание при запуске, отказ от выключения говорит о неисправности). При такой оказии система управления сразу же перестроится в аварийный режим, но при этом произойдет возрастание расхода топлива и возможного снижения той мощности, которую может развить двигатель.

Иногда неисправность устраняется путем повторного перезапуска двигателя. Если такая попытка не помогла, то остается обратиться к специалистам.

1. Лампа заряда (работает аналогично предыдущей, но в этом случае отказ от выключения на приборной панели на ниссан альмера н16 указывает на неисправность в системе заряда). Движение в таком случае прекращается и, соответственно, выключается само зажигание. Водителю нужно будет проверить следующие системы:

• усиление, с которым соединен ремень привода генератора;
• насколько надежно закреплены клеммы на электропроводке в генераторе;
• прочность, с которой затягиваются болты крепления в генераторе.

1. Контроль отказа двигателя (принцип действия повторяет предыдущие) – она должна погаснуть через несколько секунд после того, как запустился двигатель. В противном случае можно подозревать, что в двигателе есть неисправность или какое-либо нарушение в работе токсичности отработанных газов. Водителю нужно проявлять осторожность: избегать высоких оборотов работы двигателя и резкого набора скорости при движении. Очень опасно, если не работает эта лампа подсветки приборной панели – самым правильным решением будет немедленно обратиться в автосервис.
2. Давление масла (также должна срабатывать на панели приборов альмера n16 только при включении, иногда она способна так кратковременно активироваться при холостых оборотах). При отказе погаснуть необходимо заглушить двигатель и проверить уровень и давление масла в двигателе. Если есть возможность, упавшие показатели необходимо подкорректировать.
3. Активация противотуманных фар (работает до выключения).
4. Активация дальнего света для фар (аналогичная работа – начинают работать в момент перевода головных фар в режим дальнего света постоянного или сигнального характера.
5. Включение задних противотуманных фонарей (также).
6. Указатель поворотов (обычно включается или правый, или левый, но при аварийной сигнализации будут работать оба поворота). Важно обратить внимание, что если увеличилась частота их «моргания», это указывает на выход из строя одной из ламп устройства.
7. Переход АТ в спортивный режим (если у авто есть соответствующая комплектация).
8. TCS/ ESP – кратковременное включение для перехода антипробуксовочной и противозаносной систем в готовность. Здесь бывает небольшой шум от развиваемой мощности (автомобиль может немного автоматически притормаживать).
9. ABS – самодиагностика антиблокировки тормозов (включается при зажигании и гаснет через несколько секунд). Могут быть специфические звуки в работе. В случае активации датчика во время движения машину следует осторожно остановить (ведь это говорит о неисправности работы тормозов). Резкие нажатия на педаль лучше всего избегать. Лучше всего при первой возможности обратиться в станцию техобслуживания.
10. Датчик резерва топлива (указывает на необходимость провести заправку при первой возможности). Если лампа не перестает мигать, это указывает на вышедший запас топлива. Особенно опасно такое состояние для дизельных моделей, в которых потом после подобной халатности будет трудно удалить воздух.
11. Поворот прицепа (при наличии такового). Такой датчик должен совпадать с показателями поворотников.
12. Занятость сидений (при установке детского автокресла на переднее сидение полностью отключается подушка безопасности). Если на панели приборов на ниссан альмера н16 не срабатывает соответствующая лампа (на переднем панельном светильнике), лучше переустановить кресло с ребенком назад.

Указатели и измерители на передней панели ниссан альмера

Если в ниссан альмера не горит приборная панель, это может сказаться на получении информации о функционировании жизненно важных показателей движения транспорта. Их список следующий:

1. Тахометр измеряет частоту, с которой движутся обороты в двигателе. Он расположен на левой части от центра панели приборов ниссан альмера n16. В техническом аспекте своей деятельности он определяет, с какой частотой в минуту вращается у двигателя коленчатый вал (точная цифра определяется путем умножения на 100). Для каждой модели автомобиля есть собственное максимально допустимое значение – оно обычно прописывается в мануале к транспортному средству.
2. Спидометр призван отображать скорость, с которой движется машина. Находится в центре панели приборов ниссан альмера н15 (н16).
3. Одометр (общий пробег транспорта) – показания выводятся в нижнее поле циферблата указателя скорости (спидометра). Даже при выключенном зажигания индикация одометра активна еще 15 секунд.
4. Счетчик для текущего пробега отражается на дисплее. Расположен в нижней части под спидометром. Как обнулить подобные показания? Достаточно будет 2 секунды выжимать установочную кнопку.
5. Цифровой дисплей многофункциональный (вмонтирован в спидометр панели управления ниссан альмера). Выводит следующие данные:

• текущий пробег;
• суточное время;
• интервалы между сервисным обслуживанием.

Чтобы перейти от одних данных к другим, достаточно будет кратковременного нажатия кнопки (не более 2-х секунд). Яркость регулируется так же, как и интенсивность подсветки приборов.

Есть такой момент: если на дисплее появляется показатель 1_SP в течение одной недели (или через 500 км пробега), то это повод обратиться в сервисный автомобильный центр. В этом случае не учитываются те простои, когда аккумуляторная батарея была отключена. Здесь нужно обратить внимание на то, что показания иногда могут исказить сильные магнитные поля.

1. Указатель для температуры охлаждающей жидкости у двигателя (левая часть приборного щитка). Такой контроль будет производиться лишь при наличии соответствующего уровня этой жидкости в системе. Когда двигатель переходит в нормальный рабочий режим, это сопровождается показаниями стрелки между делениями 80 и 100.

Если же стрелка вышла за сотню, то есть попала в красный диапазон, следовательно, произошел перегрев в двигателе. Необходимо остановиться и провести соответствующую корректировку. Сам перегрев может произойти отказ работы вентилятора системы охлаждения – лучше дополнительно проверить такую систему.

1. Указатель для ориентирования по запасу топлива расположен в правой стороне щитка приборов. Чтобы стрелка вышла из зоны максимального заполнения, автомобиль должен пройти определенный пробег. Переход стрелки в границу красного диапазона указывает на то, чтобы при первой же возможности была произведена дозаправка транспортного средства. Кстати, фактический объем всегда меньше номинального потому, что в заправочном баке остается определенный запас топлива.

Панель приборов на ниссан альмера классик: описание органов управления освещения

С водительского сидения можно управлять всеми наружными осветительными приборами, ходовыми огнями и подсветкой. Здесь задействованы следующие элементы:

1. Общий переключатель всего вышеперечисленного с рукояткой, которая последовательно переключает все вышеперечисленные системы освещения. Регулировку яркости можно будет осуществить специальным колесиком, вмонтированным внизу под рукояткой.
2. Выключатели для фар противотуманных и фонарей задних туманных. Они имеют кнопочный вид и находятся в nissan almera на панель приборов.
3. Регулятор для направления оптических осей фар представлен колесно-рычажковым видом. Расположен под рукояткой.
4. Левый переключатель подрулевой поможет с выбором режима головных фар (ближнего и дальнего света), активирует поворотники, сигнализирует при помощи дальнего света.
5. Правый подрулевой переключатель выполняет следующие фукнции:

• включает графический дисплей многофункционального характера;
• управляет действиями стеклоочистителей;

1. Выключатель для аварийной сигнализации на приборной панели ниссан альмера н15 (н16) одновременно активирует все поворотники и соответствующие кнопки на щитке приборов.

Остальные возможности

Есть еще несколько функций, информация о которых выводится для удобства водителя на приборную панель. Среди них:

• подача звукового сигнала осуществляется центральной вкладкой на рулевом колесе;
• выключатель аварийной сигнализации располагается между решетками воздуховодов в центре;
• выключатель обогрева для стекла заднего и зеркал наружных заднего вида;
• управление электроприводом наружных зеркал, показывающих задний вид (рычажки на внутренней стороне);
• переключатели управления радиоприемником (непосредственно на магнитоле).

Некоторые пользователи проводят тюнинг панели – улучшение световых качеств. В этом случае этот элемент пошагово вскрывается, после чего происходит замена определенных светодиодов. Также происходит и замена панели приборов ниссан альмера.
