В общем приключения начались когда заменили передние тормозные шланги. Систему не смогли полностью прокачать из-за обломанного штуцера на заднем суппорте. Через месяц заменил все колодки в круг, в т.ч. и ручника и высверлили обломанный штуцер, поставили новый. Качнули, но тормоза всё равно далеко не то что было. Из заменённого штуцера очень плохо идёт тормозуха. Внешний осмотри тормозной системы заломов не показал. Тормозуха из бачка никуда не уходит и всё вроде сухо.
На пасху тормоза окончательно пропали (пропадали они постепенно в течении месяца-двух). Катился с горки, педаль плавно упала в пол, скорость была не большая — ручником остановил. Вечерком аккуратненько до дома дохрамал. Если резко в первый раз ударить по педали, то схватывает нормально, но потом всё равно педаль в полу. Через секунд 10 можно опять пробовать резко тормозить. Краткий экскурс в интернет говорит что это ГТЦ перепускает.
Выходим во двор и при помощи ключа на 17 и разводного снимаем ГТЦ за 10 минут (тормозные трубки вроде как под 11 ключ, но лучше крепко их зажать разводным). Заносим всё это добро домой.

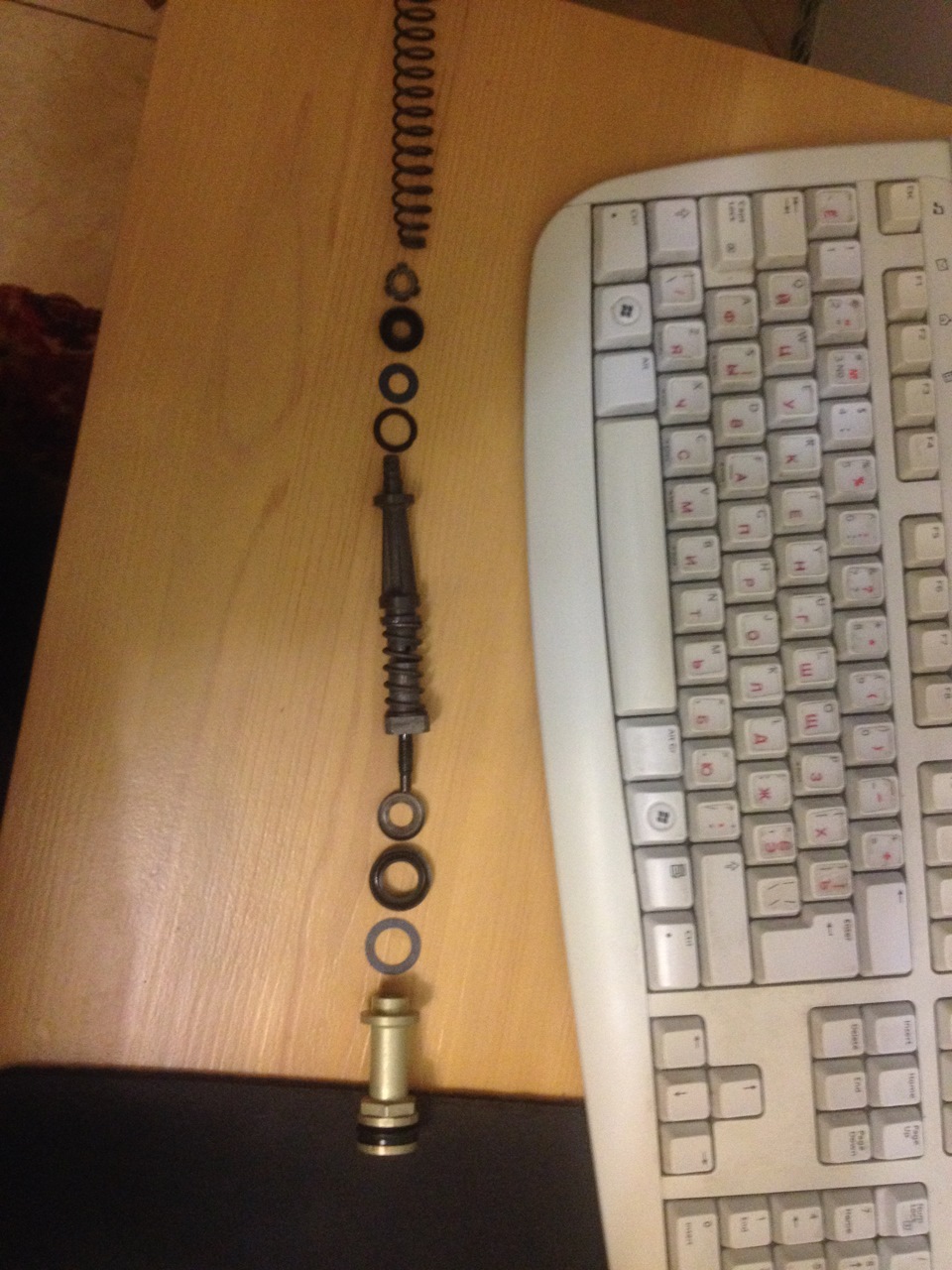

Заказал на экзисте ремкомплект который быстрее всего привезут — 1 сутки, номер D1125
При установке стачала прикручиваем ГТЦ к ВУТ, заливаем тормозуху, несколько раз выжимаем педаль пока с обоих выходов не пойдёт жидкость, после этого прикручиваем тормозные магистрали. Тормоза сразу же заработали, при условии возможной завоздушенности и горящей на приборке лампы разницы давлений в контурах.
Ну и вот схема прокачки тормозов на 240й если кто не в теме
Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя.
Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому ГТЦ стараются сделать максимально надежным. И все же предотвратить сбои в работе можно только своевременной профилактикой, так как без обслуживания в автомобиля рано или поздно перестает работать любая система.
Что такое главный тормозной цилиндр и для чего нужен
Главный тормозной цилиндр и бачок.
Торможение осуществляется за счет того, что колодки прижимаются к диску. Это делается поршнями, которые приводятся в действие гидравлической системой с тормозной жидкостью. Однако для работы тормозной механики необходимо, чтобы давление как-то передавалось нажатием педали. Для этого и нужен главный тормозной цилиндр, передающий механическое воздействие водителя гидравлической системе через усилитель.
Учитывая важность детали, ее стараются сделать максимально надежной. Но еще большую надежность может обеспечить только дополнительная система, поэтому во всех современных машинах ГТЦ двухсекционный. Каждая секция обслуживает независимый контур, который в случае поломки первого будет дублироваться, хотя и с меньшей эффективностью.
Подключение контуров при этом может осуществляться:
- Параллельно (4+2). Один контур задействован на все колеса и имеет страховку на передних.
- Параллельно (2+2). Один контур отвечает за передние колеса, второй – за задние.
- Диагонально (2+2). Каждый контур задействован на одно переднее и одно заднее колесо по диагонали.
Как правило, диагональная система используется в переднеприводных авто, а параллельная 2+2 в заднеприводных.
Как работает главный тормозной цилиндр
Устройство главного тормозного цилиндра: 1 — Корпус с компенсационными отверстиями; 2-3 — Поршень привода контура; 4 — Распорная шайба; 5. Шток;
Чтобы облегчить водителю комфортное и уверенное торможение, в современных машинах воздействие на педаль передается через усилитель тормоза, зачастую – вакуумный. Нередко главный тормозной цилиндр закреплен на крышке усилителя, образуя с ним единый блок. При этом над цилиндром располагается компенсационный бачок, в котором имеется запас тормозной жидкости, который может пригодиться при незначительных утечках или естественном испарении.
Шток, идущий от вакуумного усилителя, упирается в сдвоенный поршень. Так как поршни расположены на одной оси, усилие штока сдвигает их одновременно, позволяя создавать давление сразу в двух контурах. При этом в расширяющиеся позади рабочих полостей отсеки из бачка также поступает жидкость. Это позволит избежать разряжения в контурах, которое может возникнуть, если отпустить педаль резко. Убрав усилие на шток, поршень возвращается пружинами в исходное положение, после чего давление в цилиндре выравнивается.
Читайте также: Что такое вакуумный усилитель тормозов и как он устроен.
Признаки неисправности главного тормозного цилиндра
Зачастую в автомобилях предусматриваются датчики давления, способные обнаружить его падении в контуре. Они оповестят водителя о неполадках на приборной панели. И все же нелишним будет узнать симптомы тех или иных неисправностей тормозной системы, так как причины могут оказаться разными.
Для начала посмотрим на симптомы, не указывающие на поломку цилиндра:
- Увод в сторону при торможении;
- Скрипы при торможении;
- Нагрев колодок на определенном колесе.
Все это может говорить о проблемах в колесах, контурах или заклинивании колодок. Также могут возникать утечки из рабочих цилиндров, бывают проблемы в вакуумном усилителе или нарушается целостность компенсационного бачка. Увеличившийся ход педали может говорить об износе колодок.
Что до ГТЦ, его основные неполадки заключаются в:
- износе манжет, прокладок и уплотнителей;
- использовании некачественной тормозной жидкости;
- попадании в гидравлику мелких частичек вроде стружки или песчинок;
- утечке из соединительных стыков.
К признакам неисправности тормозного цилиндра можно отнести следующие симптомы:
- Медленное торможение. Может говорить о потере герметичности манжет.
- Большое усилие при нажатии педали. Часто вызвано набуханием резины в поршневых уплотнителях.
- Короткий ход педали тормоза. Говорит о засоре компенсационного отверстия из-за чего жидкости в цилиндре некуда деться. Иногда отверстие перекрывается разбухшими уплотнителями.
- Провал педали ближе к концу хода. Говорит об износе манжет, что приводит к перетеканию жидкости за поршень.
- Колодки продолжают удерживать диски. Возможен клин поршня или засор в перепускном отверстии.
И все же некоторые признаки не всегда являются следствием выхода из строя ГТЦ. Провалы педали могут случаться при завоздушивании трубок, а слабое торможение может говорить о поломке усилителя тормоза. Как бы там ни было, любые симптомы в ухудшении торможения требуют немедленной диагностики не только цилиндра, но и всей системы.
Читайте также: Почему при торможении бьет педаль тормоза и что делать.
Как проверить главный тормозной цилиндр
Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках. Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей. Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы. Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.
При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене. И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре. В таком случае деталь придется заменить целиком.
Читайте также: Почему скрипят тормоза при торможении и как это исправить.
Видео на тему
Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.
Как функционирует ГТЦ?
Агрегат состоит из следующих деталей:
- металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
- 2 поршня с уплотнительными резиновыми манжетами;
- 2 возвратных пружины;
- направляющие втулки;
- торцевая пробка с прокладкой.
Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.
Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.
Принцип работы главного тормозного цилиндра выглядит так:
- При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
- Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
- Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
- Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.
Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.
Симптомы неполадок
Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:
- После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
- Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
- Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
- Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
- Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.
Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.
Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:
- в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
- заклинивание тормозных механизмов одного колеса;
- скрип и писк при торможении;
- нагрев дисков и колодок на одном колесе.
Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.
Диагностика и ремонт
Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.
Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.
Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:
- Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
- Проверьте целостность расширительного бачка и уровень жидкости в нем.
- Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.
Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:
- Откройте крышку расширительной емкости и посадите на водительское место помощника.
- Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
- Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.
Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.
Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:
- Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
- Снимите расширительный бачок.
- Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
- Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.
Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.
