Подключение рупоров через кроссовер

Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам.

Что такое кроссовер

Кроссоверы – это специализированные устройства в звуковых системах, создающие необходимые диапазоны частоты во время работы динамиков. Если говорить более простым языком, то это несколько фильтров для звука.

Внешне он представляет корпус с размерами примерно 12х6х4 сантиметра, а внутри этого корпуса содержатся фильтры, отвечающие за пропускание звуковых сигналов в зависимости от их частоты. По своей основной функции кроссоверы делятся на:

  1. Высокочастотные (настраиваются на частоты от 80 до 100 Гц);
  2. Низкочастотные (настраиваются на частоты от 2 5 кГц).

Активные и пассивные

Еще одна классификация – это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят.

Активные состоят из таких компонентов, которым необходима постоянная работа питающих источников. Это, например, микроконтроллеры, усилители и другие элементы.

Что же касается пассивных, то они создаются из таких элементов, которые не нуждаются в питании, например, катушки, а также конденсаторы, резисторы.

Еще одно отличие заключается в том, что активные могут быть монтированы лишь перед усилителем, а у пассивных выбор больше – их можно монтировать и перед самим динамиком.

Плюсы и минусы

Кроссоверы активного типа

  1. Удобство в процессе эксплуатации;
  2. Переключатели выводятся непосредственно на корпус.
  1. Слишком дорогая стоимость;
  2. Потребность кроссоверов активного типа в усилителях для каналов;
  3. Наличие в работе искажений, которые возникают из-за работы элементов данных устройств.

Кроссоверы пассивного типа

  1. Разделение сигналов на системы с несколькими полосами, причем для этого достаточно всего лишь два усилительных канала;
  2. Небольшая стоимость.
  1. Невозможность настройки без непосредственного вмешательства во всю схему обеспечения электричеством;
  2. Подбирают согласно используемым полосам системы акустики;
  3. Настройка, выбор и установка – это те процессы, которые требуют профессиональных знаний и опыта.

Как настраивать

Для того, чтобы получить максимально качественное звучание, нужно подобрать необходимую частоту срезов. Если использовать трехполосный кроссовер активного типа (оптимальный вариант для большинства систем акустики), необходимо идентифицировать два уровня частоты среза. Первый показывает границу между такими частотами, как средняя и низкая, а второй делает тоже самое, но уже для высокой и средней частоты.

Важный момент: каждый владелец транспортного средства должен правильно определить характеристики частоты используемых динамиков перед тем, как подключать кроссовер к колонкам. На эти частоты не нужно попадать, так как в таком случае на них кроссоверы откажутся нормально работать. В конечном итоге это приведет только к ухудшению звучания и его качества. Также это станет причиной уменьшения срока работы аппаратуры и всей системы акустики в транспортном средстве.

Читайте также:  Как открыть ключ от туарега

Куда ставится

Учитывая того, что кроссовер не может быть установлен в любое место, следует отметить те места, которые подходят для установки динамиков и усилителей.

Требования к местам монтажа:

  1. Отсутствие каких-либо подтеканий или сырости;
  2. Свободный и комфортный доступ как для подключения, так и для настройки;
  3. Отличные показатели циркуляции воздушных потоков для обеспечения охлаждения;
  4. Отсутствие каких-либо неудобств или помех, которые так или иначе связаны с эксплуатацией транспортного средства;
  5. Хороший визуальный внешний вид.

Чаще всего это такие места, как:

  1. Спинки сидений (задних);
  2. Задняя полка (компрессор может быть расположен как снизу, так и сверху);
  3. Под сидениями (передними);
  4. Под полом багажника (в том случае, если конструкция транспортного средства это позволяет.

Монтаж

К особенностям того, как подключить кроссоверы к колонкам, относятся следующие:

  1. Кроссоверы, как устройства, помогающие создавать на динамиках необходимые частоты и звучания, подключаются ко всей аудиосистеме;
  2. На любых устройствах, вне зависимости от типа работы, есть условные обозначения, расположенные на наклейках. Здесь, на наклейках, расположенных на задней части, расположены схемы подключения активных проводов;
  3. После этого снимается крышка, так как под ней расположены обозначения работы и рабочих элементов устройства в общей акустической системе транспортного средства;
  4. Следующий шаг – выбор подходящего места для монтажа.

Обозначения модификаций

Среди обозначений, которые есть у модификаций кроссоверов для транспортных средств, можно отметить следующие:

  1. Input, или вход. Именно к этому месту подключается выход активного усилителя, поэтому здесь важно не ошибиться с полярностью.
  2. Woofer, или излучатель низких частот. К этому месту подключается динамик со средними и низкими частотами. Полосы разделения указываются в технической документации.
  3. Twiter, или пищалка. К этому месту подключается динамик с высокими частотами.

Это основные моменты и правила, касающиеся того, как подключить кроссоверы к колонкам и ко всей акустической системе транспортного средства.

Заключение

Сегодня кроссовер играет важную роль в акустической системе транспортного средства, поэтому автолюбители приобретают его и устанавливают для более качественного звучания. Однако для того, чтобы выбрать необходимый кроссовер, установить, настроить и использовать его, нужно обладать соответствующими знаниями и опытом.

Посмотрите видео об установке кроссоверов

Уважаемые подписчики и гости, всем доброго времени суток !
Сегодня пост временный — но очень нужный для меня ) вернее нужна ваша помощь…так как запутался совсем

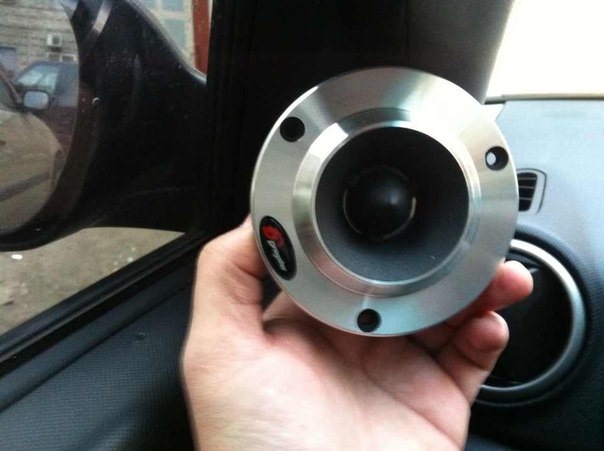

Да я вчера стал обладателем рупорных пищалок dragster dtx-306/

Но вопрос остается по подключению!

Что дано:
1) голова pioneer avh x8500bt
Общие характеристики
Пиковая мощность 4×50 Вт

2) Штатная проводка и колонки ПЛЮС пищалки штатные в треугольниках и к ним штатная проводка

Читайте также:  Как убрать пузыри из под пленки

3) Рупорные пищалки dragster с конденсатором на плюсовой клемме
твитер
типоразмер: 2.6 см (1 дюйм.)
номинальная мощность 50 Вт
максимальная мощность 100 Вт

Мнения в инете расходятся и много кто говорит что если неправильно подключить то они горят на раз(((

1) кто то говорит подключай напрямую к мафону и не сгорят, так как есть конденсатор на плюсовой клемме
2) кто то говорит надо через усилок пускать (но опять же усилок должен быть настраиваемый и что то там нужно грамотно настроить)
3) кто то говорит что надо через кроссоверы подключать !

Собственно вопросы
1) Как все-таки их подключить ?
2) Как на спортах питаются штатные пищалки ? может напрямую в штат проводку и кинуть их ?

Очень благодарен за советы буду !
p/s Буду монтировать их в треугольники на зеркалах — специально купил еще одни треугольники что бы штатные не портить )) (все подробно потом опишу как это я сделал), а пока я занят этим процессом, нужно понять как их подключить(

Аудиоаппаратура современности воспроизводит весь необходимый диапазон частот. Этот фактор достаточен, чтобы слушать музыку, но эффекта присутствия слушателя на концерте нет. Приобретение рупора в машину исправит упущенное и предоставит качественный звук. Рупорная акустика устроена просто — динамик небольшого размера подключается к рупору, что существенно увеличивает громкость звука. Но нужно обратить на ряд факторов особое внимание — правильный выбор твитера из подходящего материала, особенности установки и подключение устройств.

Что такое твитеры и зачем они нужны

Рупорный твиттер — это небольшого размера динамик, способный воспроизводить звук высокой частоты. Приспособление, позволяющее существенно модифицировать звучание музыки, создавая эффект присутствия слушателя в зале. Нужны в машине для создания высокого качества звука. Отдельно покупать чаще смысла не имеет, так как работает только вместе с простыми колонками в среднем диапазоне звучания.

Какие лучше выбрать

Шелковые твитеры, как считалось ранее, обеспечивали наиболее лучший результат звучания. Но производимая продукция ряда брендов на практике доказала, что качества можно добиться и без применения шелка. В первую очередь играет роль чувствительность сабвуфера, дающее хорошее качество звука.

Шелк — мягкая ткань и звука удара по тарелкам не передает в достаточной мере. Кроме мягкости, материал обладает еще и вязкостью, из-за чего возникает большое внутреннее трение. Послезвуковые ощущения сильно теряются от этого и сложно разобрать, как в музыкальной композиции ударяют по тарелкам из разных металлов. Худший вариант — музыка по своему звучанию напоминает больше шипение, в лучшем случае — нет послезвуковых эффектов удара по барабанам или тарелке.

Для повышения качества звука шелк пропитывают специальным составом. Есть и преимущества — шелк хорошо переносит сырость, температурные изменения и справляется с большими нагрузками.

Читайте также:  Холодная сварка для стекла

Также выбор зависит от типа музыки, которую слушает водитель — мягкая и плавная музыка не потеряет качества, более агрессивный металл или рок будет звучать хуже.

Выбор магнитолы для автомобиля нужно производить согласно следующим параметрам: в нем должны быть несколько выходов для подключения фронтальных, тыловых и дополнительных каналов и саба. Это позволит создать эффект живого присутствия при прослушивании музыки. Особенно нужно обратить внимание на показатель выходной мощности — он должен быть не менее 50W.

Как и где установить

Производители рекомендуют устанавливать прибор как можно выше, ближе к ушам слушателя. Но часто этот вариант неудобен и установка твитеров реализуется исходя из обстоятельств.

Чаще акустику прикрепляют к уголкам зеркал — это гармонично вписывается в интерьер автомобиля и не вызывает неудобства из-за расположения.

Также твитеры устанавливают на приборную панель — способ можно реализовать своими руками с применением двустороннего скотча.

Существуют подиумы под твитеры — выбирают либо штатный, который поставляется вместе с пищалкой, либо изготавливают самостоятельно.

Устанавливаются твитеры 2 способами: они направляются на слушателя или производят диагональную установку. Это когда устройство справа направляется в сторону левого сиденья, а левый твитер — в сторону правого.

Реализация зависит от индивидуальных предпочтений, дизайна салона автомобиля и массы других вариантов — можно попробовать установить по-разному и протестировать оба варианта. Лучше подиум для твитеров изготавливать самому — результат получается качественнее.

Как подключить

Пищалка воспроизводит звук от 3000 до 20 000 герц частотой и один из главных элементов стереосистемы. Магнитола имеет больший спектр частот от 5 до 25 000 герц. Пищалка при подаче низкочастотного сигнала, на которое она не рассчитана, может перестать функционировать корректно или сломаться окончательно.

Для повышения долговечности и надежности работы пищалки убирают низкочастотные звуки и модифицируют таким образом, чтобы на нее доставлялся только нужный диапазон звуковых частот.

Самый простой вариант реализации идеи — установка через конденсатор. Он пропускает низкочастотные сигналы менее 2000 Гц и является своеобразным фильтром, но с ограниченными возможностями. Конденсатор в акустической системе чаще уже имеется и приобретать его не нужно.

Исключения составляют те случаи, когда автовладелец купил бывшую в использовании магнитолу без конденсатора. Выглядит конденсатор как небольшая коробочка, на которую идет подача сигнала, либо он смонтирован на проводе или встроен в сам твитер. Диапазон частот зависит от вида конденсатора и при покупке необходимо удостовериться, что приобретаете нужный.

Главное — правильно подключить твитер прямо к динамику, расположенному в двери. Сторону положительного заряда твитера подсоединить к плюсу динамика через конденсатор, а минус — к минусу. Подключение рупоров производится аналогичным образом. Другой вариант — использовать кроссоверы для твитеров.
