Проводка на уаз буханка

Схемку искал
нашёл в хорошем качестве сохранил чтоб не потерялась.
УАЗ–3741, 3909, 3962, 2206

как подключается мотор стеклоочистителя 452?

разъемы диагностики OBDII и УАЗ / ГАЗ

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Читайте также:  Как разобрать вариатор сафари видео

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Специально для A1ex62.

Буханка — не моя машина, не близкая мне по духу. По ряду причин, не имеющих для темы никакого значение. Важно это лишь в том ключе, что я для неё ничего специально не делал. Для остальных машин старался, а с нею всё выходит само-собой.

Эта версия родилась случайно. Хорошему человеку надо было сделать машину максимально доступно и быстро. На улице, под снегом. А я как раз накануне сделал две машинки для трека и ралли. Так срочно, что даже фотографировать их было некогда. И вот — подумалось мне — чего я буду изобретать велосипед, повторю проводку так, как делал для трековиков/раллистов, а мелочи потом сверстаю. Решил — сделал.

Читайте также:  Таун айс схема электрическая

Чуть позже поменяю её формат, чтобы она отражалась здесь.

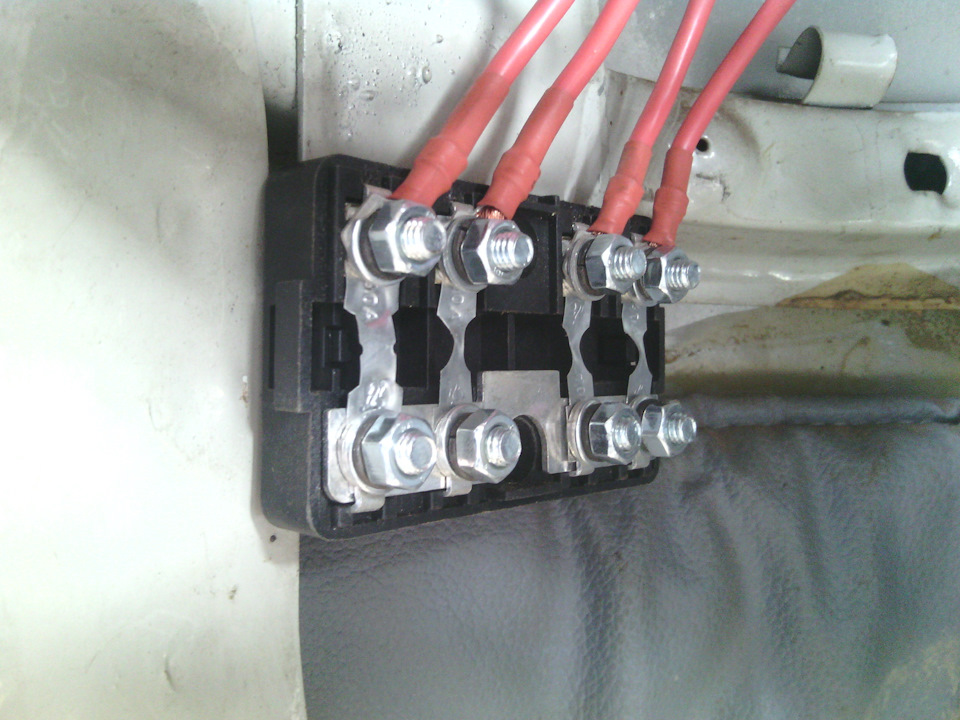

С левой стороны, чуть ниже и левее (дабы доступ был удобнее) места расположения старого штатного блока предохранителей, размещается новый блок.

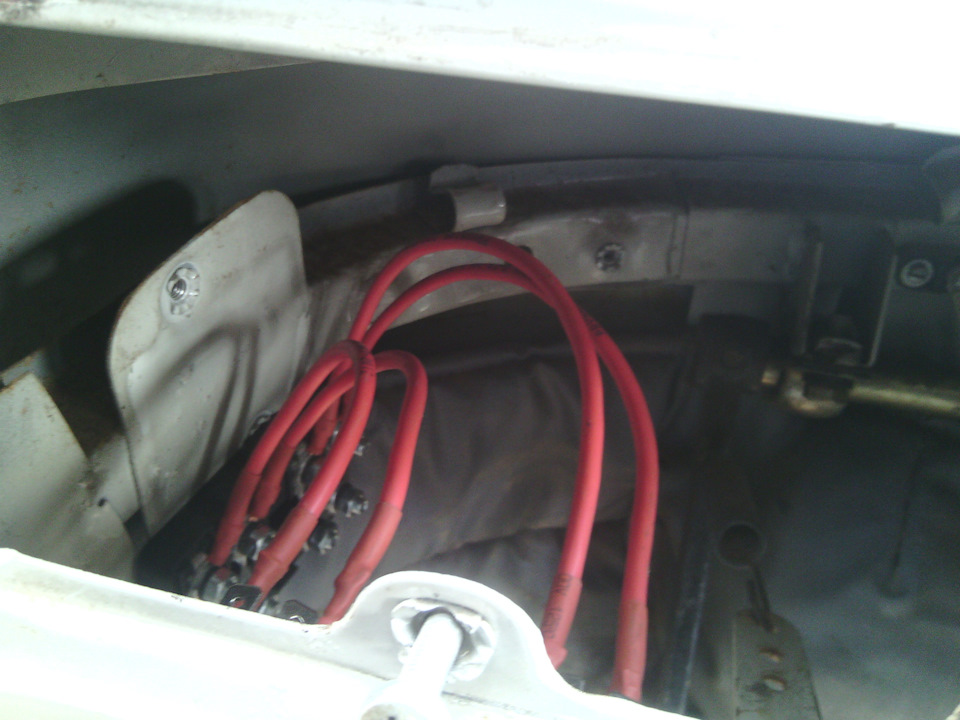

Четырьмя толстыми проводами он связывается с центральными контактами двух главных тумблеров – света и зажигания. Напрямую, так что схема соединения не нужна.

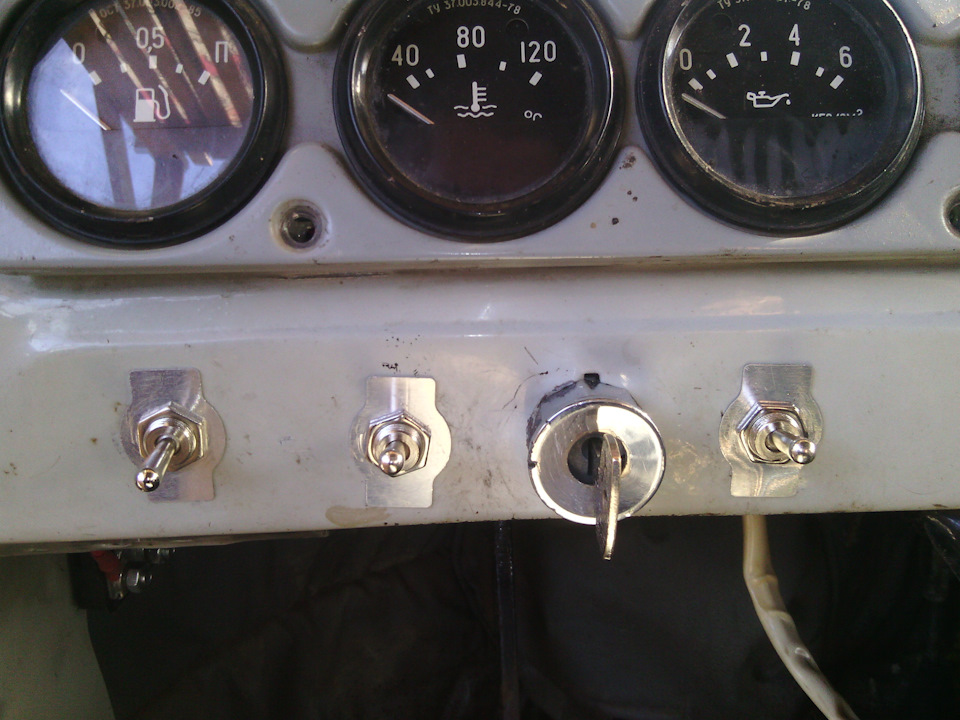

Вот эти тумблеры на фото. Те, что слева:

Изготавливаем жгут «Три провода»: питание, зажигание, стартер.
