Проводка вебасто своими руками

Перенес тему как и положено в БЖ из Блога )
По воле случая досталась мне такая хорошая вещь как webasto Thermo Top E, до этого тягал шнуры
котла подогрева 220 v по двору 9 лет, проблема многоэтажных домов своего конкретного места нет.
Досталась правда без минитаймера и нескольких комплектующих, но это не беда, заказать пришлось таймер Multi Control так как минитаймеры 1533 сняли с производства и не пожалел
(можно программировать 3 запуска в день ,7 дней в неделю, чтение ошибок и сброс путем перезагрузки).
Прикупил топливную трубку и топливозаборник, потому как их повторно ставить не рекомендуют. Так как опыта по установке вебасто нет, а только теория из большого количества перечитанных сайтов (типа установка своими руками)и в добавок при очистке снега у гаража потянул сильно руку на все ушло 4 дня.
Так как вебасто пролежало долгое время без действия, было принято решение проверить работоспособность до установки в машину.
Для этого собрал всю схему как положено, залил в ведро антифириза, бутылку с топливом закрепил шурупом к обшивке ворот, вся конструкция прекрасно разместилась на поставленном на бок мангале и подперта колесом чтобы не упала, внутри гаража у ворот.
Таймер новый удачно прошел инсталляцию, определил корректно модель вебасто,
а вот запускаться не хотела ни в какую-запуск, прокачка антифриза, продувка, выключение-сомнения подтвердились.
После пятого или шестого неудачного старта чуть было не вскрыл ее для проверки горелки, свечи и прочего,
но так как ошибки не выдавало пошел по другому пути, то есть проверять стал постепенно
и впринципе сразу выявил что насос не качает топливо.Немного погуглил и нашел проблему,
топливные насосы вебасто имеют свойства высыхать и их надо прокачивать принудительно.
Подключив провода к аккумулятору один провод подключил к одному контакту насоса
(как выяснилось из гугла полярность роли не играет), а вторым кратковременно касался второго контакта насоса,
примерно на 15 таком тычке насос начал шикарно плеваться топливом,
а они(топ.насосы вебасто) именно плюются им а не льют постоянно.
После чего схему собрал опять же на мангале, запустил и о хвала небесам, вебасто заработало,

Снял колесо, все подкрылки(переломав клипсы-позже были приобретены новые предназначеные для Вазов 10 семейства-подошли отлично),
снял бампер, снял абсорбер топливных паров.
Снял, засверлился и установил в крышке топливного насоса толпивозаборник.

(действительно много время на это уходит).
Примерил вебасто на предпологаемое место установки, за сверлил новые отверстия для крепления.
Пришлось подрезать заводскую пластиковую защиту для того чтобы шланги прошли на место подключения без перегибов.

и до топливного насоса провода и основательно закрепил их стяжками с применением защитной гофры от перетираний.

(большая проблема в том, что гараж в котором установкой занимался, абсолютно пуст
и не приспособлен к какому либо ремонту, благо в сумке с инструментом всякие проволочки, винтики, пластиночки металлические валяются, привычка от первой машины осталась(газ-3110)возить с собой все подряд).

, вставив предварительно в отверстие кусок шланга на 16 и после все это за изолировал тряпичной хб изо лентой +стяжки.

Глушитель вебасто не стал ставить(опять таки послушав мнения спецов что глушители забиваются и создают проблемы)
поставил только трубку гофру металлическую. К весне планирую закрыть отверстие в месте установки котла
снизу либо тонким листом алюминия, либо паронитом чтобы избежать загрязнения вебасто.

,
шлангов идущих от дросселя хватило, нарастил только шланг идущий от бака, нижний шланг абсорбера вытянул с его места за радиатором охлаждения и переставил его перед радиатором кондея.
После чего пошла обратная сборка, подкрылки, бампер, колеса, за это время подсох герметик.Осталось поставить фары и решетку радиатора время было к 12 ночи.
Залил систему антифризом и ушел домой, чтобы проверить на протечки таким образом и ни дай бог с усталости чего не увидеть.
На следующий день, после обеда спокойно поставил фары, решетку, проверил все соединения.Выгнал машину из гаража, запустил вебасто, пока наводил порядок в гараже двигатель прогрелся и разводушился основательно, долил антифриза завел, дал прогреться салону, на улице было градусов 20 минус.
Прошло 4 недели, полет нормальный, позже выведу светодиод в салон от проводов топливного насоса вебасто, чтобы визуально видеть с окна что работает и подключу на доп канал сигнализации, чтобы не выставлять постоянно таймер.
Жалею что раньше не было такой возможности установить вебасто в свою машину.

С наступлением первых холодов, процесс запуска автомобиля после ночной стоянки стал немного напрягать. Даже кресла с подогревом особо не спасают. Поэтому надо как-то решать вопрос с сУгревом.
Для этого (после некоторых раздумий) закупил жидкостный предпусковой подогреватель двигателя Webasto Thermo Top Evo 4. (4 означает мощность 4кВт, для мотора 1.8 должно хватить)
Что касается других систем похожего назначения, то, например, сигналку с автозапуском отверг сразу, поскольку не охота лезть глобально в электрику, да и экономии бензина не получится, ведь двигатель во время прогрева будет работать не в оптимальном режиме.
Кипятильник в блок от сети 220В тоже не мой вариант, поскольку розетки рядом нет…
Вобщем выбор пал на Вебасто, который, кстати, штатно ставился как опция на e46. Правда там сам котел предыдущего поколения, ну и конечно проводка была адаптирована для установки в BMW.
Забегая вперёд скажу, что проводка, которая идет в комплекте, легко адаптируется к BMW и ложится на штатные места, как это предполагает инструкция по оригинальному дооснащению.

В качестве управляющего модуля я выбрал самый простой и дешевый программируемый таймер. Можно также поставить радиоуправление (радиус 1км) или GSM модуль. Но все эти примочки на порядок дороже.

Так примерно выглядит комплект поставки

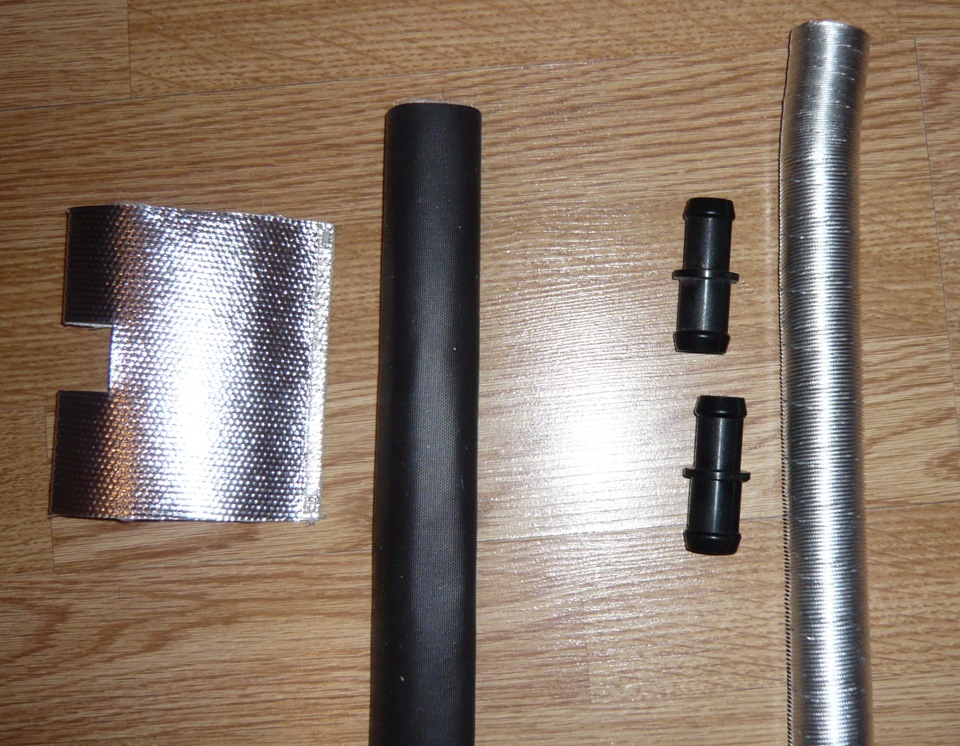

Для эстетов кое-что можно еще докупить

Отопитель можно установить как для прогрева двигателя, так и для прогрева двигателя и салона. Исходя из этого немного будет отличаться процесс прокладки проводки. Я остановился на втором варианте.

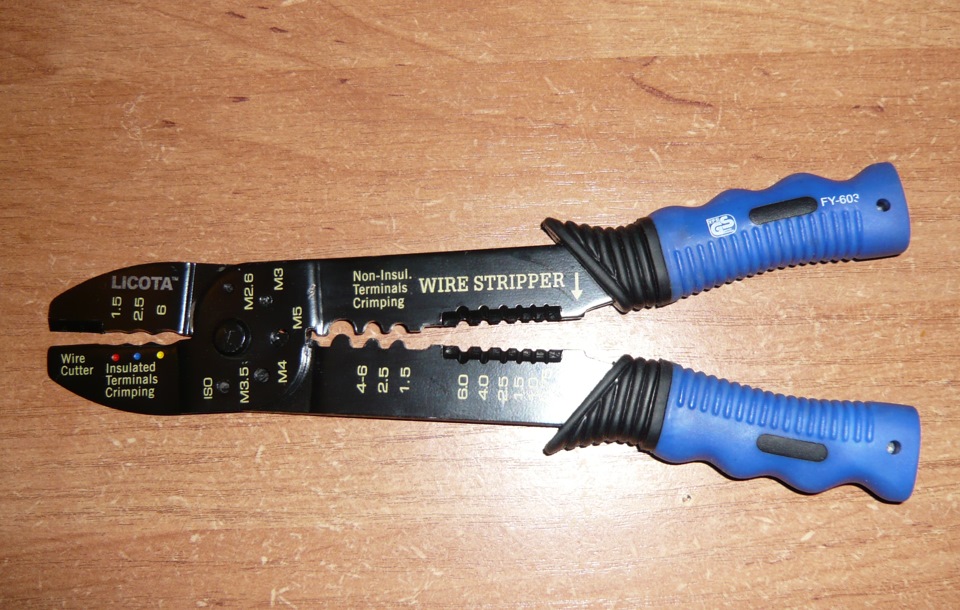

Для монтажа проводки удобно обзавестись такими вот клещами:

Из подготовительных операций:
Отключаем минусовую клемму аккумулятора.
В салоне нужно снять облицовку педалей и панель отопителя.
Под капотом нужно снять крышку с корпуса блока реле и блоков управления и вытащить мозги двигателя и коробки (если машина с автоматом).

Теперь можно продевать проводку.
Поскольку я буду использовать функцию управления климат контролем то необходимо установить в держатель реле, провода управления климат контролем.

Совет: можно подобрать для управления климат контролем провода с меньшим сечением, в комплекте поставки провода сечением 2.5мм (рассчитаны с запасом для управления вентилятором печки требуется большой ток). В то время как провода в блоке климат-котролем 0.75 мм.

Вставили провода в держатель.

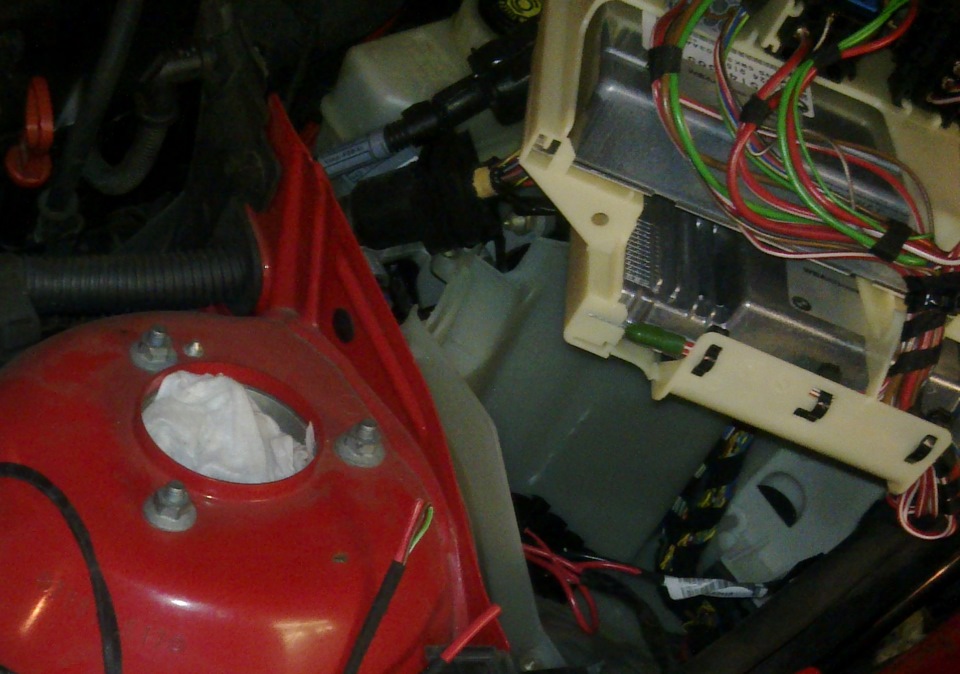

Теперь необходимо протянуть основной жгут проводов Вебасто в корпус блока реле и ЭБУ двигателя. Для этого я использовал свободное отверстие в резиновой гофре.

Пропускаем туда сперва разъем управления мини таймером (впоследствии будет протащен дальше в салон), питающий плюсовой красный кабель и пучок кабелей (красный, бело-зеленый, красно-черный и коричневый)
В итоге должно получиться примерно так

Затем обрезаем лишнее от пучка с проводами идущими к реле управления климатом (красный, бело-зеленый, красно-черный и коричневый) и соединяем с соответствующими проводами реле при помощи гильз идущих в комплекте.

Реле управления климатом будем монтировать внутри корпуса блока реле и ЭБУ рядом со светло зеленым реле.

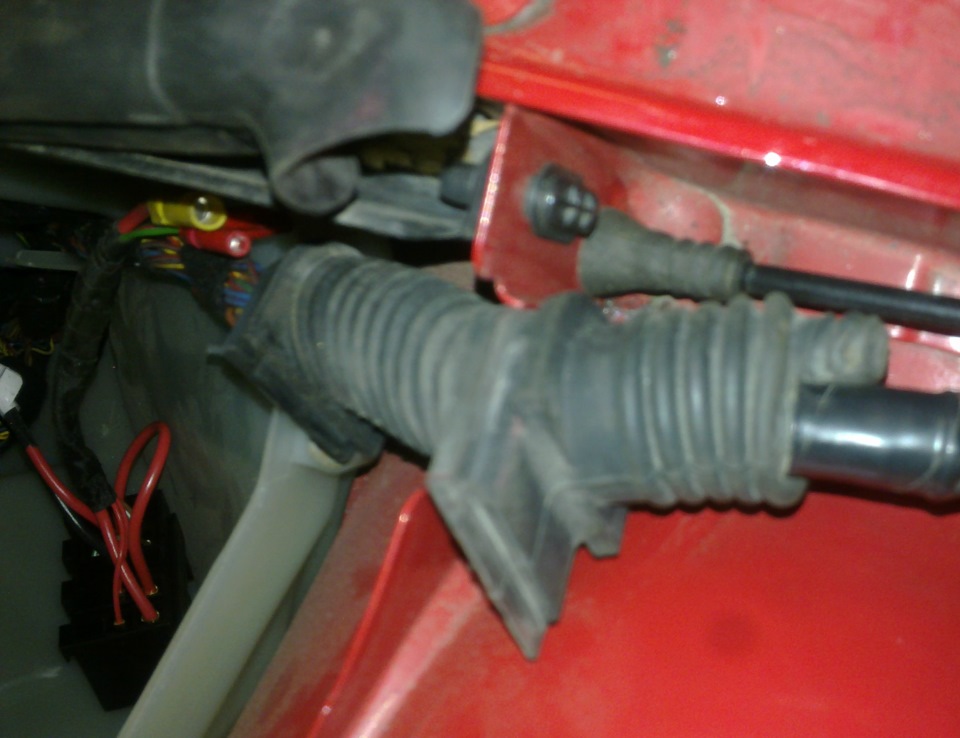

Затем пропускаем провода управления климатом (черный и красный) и проводку минитамймера в салон через отверстие в стенке корпуса блока реле и ЭБУ.

Проблема запуска холодного запуска двигателя в условиях низких температур хорошо известна каждому автовладельцу. Силовой агрегат с трудом заводится в морозы, увеличивается степень износа нагруженных деталей мотора во время таких запусков. Также в зимний период значительно понижается комфорт эксплуатации транспортных средств, так как время прогрева ДВС и внутрисалонного пространства до приемлемого уровня может быть существенно увеличено.

Для эффективного решения указанных задач автомобиль можно оборудовать предпусковым подогревателем. Подобные устройства бывают нескольких видов, при этом наилучшей автономностью и производительностью обладают жидкостные подогреватели двигателя типа Вебасто.

В этой статье мы намерены поговорить о том, сколько стоит Вебасто с установкой, какие особенности и нюансы предполагает установка Вебасто на бензиновый двигатель или дизельный агрегат, а также как самому установить Вебасто на автомобиль.

Читайте в этой статье

Стоит ли устанавливать Вебасто

Итак, если автомобиль эксплуатируется в регионе с морозными и затяжными зимами, используется в подобных условиях в качестве коммерческого транспорта, водитель желает повысить комфорт эксплуатации зимой и т.п., тогда вопрос касательно установки предпускового подогревателя становится особенно актуальным.

В случае с Вебасто ответ будет утвердительным даже с учетом достаточно высокой начальной стоимости подобного подогревателя и его установки. В среднем, купить и поставить Вебасто обойдется от 40 до 100 тыс. руб. за само устройство (в зависимости от типа ТС), а также около 15 тыс. руб. за монтаж.

Однако подобный предпусковой подогреватель позволит завести двигатель в любые морозы, увеличивается общий ресурс ДВС. Также отметим, что прогрев двигателя и салона с автономным подогревателем перед поездкой заметно сокращается, что позволяет говорить об экономии топлива (особенно применительно к бензиновым авто).

На дизельных двигателях установка Вебасто позволяет решить известную проблему дизтоплива, которое густеет в морозы. Получается, установка предпускового подогрева в большей или меньшей степени выгодна с экономической точки зрения, так как снижается расход топлива, двигатель подвержен меньшему износу, что снижает затраты на его ремонт.

Для максимальной экономии многие водители (особенно владельцы легковых авто и небольших коммерческих автомашин) также предпочитают устанавливать указанное оборудование самостоятельно. Другими словами, понадобится комплект Вебасто, инструкция по установке, необходимые инструменты и место для проведения работ (желательно иметь гараж с подъемником или ямой).

Как установить Вебасто своими руками

Начнем с того, что установка Вебасто своими руками предполагает целый комплекс операций. Если вы не уверены в своих силах, не имеете достаточного опыта и подходящих инструментов, тогда от самостоятельной установки лучше отказаться и обратиться за помощью в профессиональный установочный центр.

Следует помнить, что неправильная установка может привести к возгоранию и различным проблемам в процессе дальнейшей эксплуатации транспортного средства и самого автономного подогревателя, а также к выходу из строя отдельных элементов ДВС и/или Вебасто.

В результате сгорания топлива образуется тепло, которое нагревает охлаждающую жидкость (тосол или антифриз) системы охлаждения двигателя. Указанная ОЖ проходит через теплообменник подогревателя, который подключается к штатной системе охлаждения мотора.

Циркуляция ОЖ происходит благодаря отдельному насосу, который встроен в отопитель. Насос заставляет охлаждающую жидкость циркулировать по малому кругу, в результате чего происходит нагрев двигателя, а также установленных на мотор элементов системы питания ДВС. Автономный подогреватель Webasto представляет собой готовый комплект всех элементов и деталей, которые понадобятся для установки. В такой комплект входят:

• отопитель;
• электронный контроллер (блок управления);
• циркуляционный насос ОЖ;
• штуцеры для подключения к топливной системе;
• штуцеры для подключения к контурам системы охлаждения;
• дозирующий насос для подачи горючего;
• отдельная выхлопная система отопителя;
• отдельный воздухозаборник;
• монтажные кронштейны и крепежи;
• инструкция по установке и руководство по эксплуатации;

Как уже было сказано выше, комплекты Вебасто могут отличаться, так как предназначены для монтажа на разные типы двигателей и ТС (легковые бензиновые и дизельные авто, микроавтобусы, грузовики, спецтехника и т.д.). С учетом таких особенностей наборы имеют отличия по производительности, базовым характеристикам и комплектации.

В процессе подбора отопителя для конкретного автомобиля это нужно отдельно учесть. Например, установка Вебасто для дизеля на бензиновый авто может в некоторых случаях потребовать дополнительных крепежей и переходников, что в конечном итоге сильно затрудняет монтаж.

Установка Вебасто на бензиновый двигатель

Начнем с того, что монтаж подогревателя Webasto на бензиновый и дизельный агрегат потребует свободного доступа как к верхней, так и нижней части подкапотного пространства. Параллельно необходимо реализовать хорошее освещение. Сам процесс установки предполагает следующие действия:

• Для начала отключаются клеммы с АКБ, после аккумулятор снимается с авто;
• Затем необходимо определиться с местом установки отопителя в пространстве под капотом. С учетом того, что отопитель желательно устанавливать поближе к блоку цилиндров, во время многих инсталляций часто используется кронштейн бачка, в котором содержится жидкость омывателя ветрового стекла.
• Бачок омывателя потребуется установить в другое место. Установка отопителя ближе к БЦ позволяет повысить эффективность его работы и снизить потери тепла во время использования подогревателя. Также при установке отдельное внимание следует уделить правильности расположения отопителя по отношению к двигателю и другим элементам.
• Далее понадобится снять топливный бак, после чего производится установка топливозаборника и его подключение. Топливоподводящая трубка на насос прикрепляется к кузову снаружи.
• Затем монтируется топливный насос. При его установке нужно обязательно ставить прокладку-вибропоглотитель.
• После этого в салоне ТС нужно установить таймер включения, который идет в установочном комплекте отопителя, затем провести к нему проводку.
• Далее понадобиться прикрепить к отопителю патрубки для подачи и выхода охлаждающей жидкости. Также к устройству присоединяется выхлопная труба. Указанную трубу выводят в арку переднего колеса. Для этого потребуется просверлить отдельное отверстие для вывода.
• По окончании к предпусковому подогревателю следует подключить топливоподающую трубку, после чего устройство закрепляется в выбранном месте установки.
• Теперь работы затрагивают штатную систему охлаждения. Из системы нужно частично слить тосол или антифриз в заранее подготовленную емкость, чтобы не разливать ОЖ при подключении.
• Далее нужно врезать трубопровод подачи и приема ОЖ в магистрали печки. Для подключения используются тройники, которые входят в установочный комплект отопителя. После этого тройники фиксируются при помощи винтовых хомутов.
• По окончании врезки тройников и подключения следует долить ОЖ по уровню в расширительный бачок. Затем нужно выбрать область, куда будет установлен дополнительный блок предохранителей и реле, которые отвечают за работу штатного внутрисалонного вентилятора.
• Указанный выше блок с реле часто ставят на свободные шпильки моторного щита, задействуют пыльник крыла и т.п.
• Теперь можно перейти к прокладке жгутов проводки, после чего установленные устройства подключаются к автомобильной бортовой сети. Параллельно осуществляется закрепление выхлопного коллектора подогревателя на крыле, после чего осуществляется соединение с глушителем и резонатором.

• Завершающим этапом можно считать установку и подключение АКБ, после чего производится первый пробный пуск двигателя. После такого запуска нужно дать поработать мотору на ХХ 5-10 минут.
• Затем следует произвести проверку уровня антифриза и долить ОЖ при такой необходимости. Далее осуществляется пробное включение отопителя и проверка всего функционала устройства.

Напоследок добавим, что в некоторых случаях во время первого запуска подогреватель может не работать, так как в топливной магистрали недостаточно горючего. Для того чтобы топливо заполнило магистраль, потребуется немного времени. После повторного включения автономный предпусковой подогреватель должен начать работать в штатном режиме.

Как самому поставить Вебасто на дизельный мотор

Установочный комплект автономного подогревателя для дизеля практически ничем не отличается от аналога для бензинового ДВС. Что касается установки Вебасто на дизельный двигатель своими руками, большинство операций идентичны процессу монтажа на бензиновом моторе. Однако также следует учитывать определенны особенности и нюансы.

1. Прежде всего, необходимо реализовать размещение трубопроводов от отопителя к магистралям печки таким образом, чтобы они оказались максимально близко к топливным магистралям системы питнаия дизеля. Данный подход позволяет эффективнее прогревать дизтопливо, что особенно актуально для моторов данного типа в зимний период. Результатом становится легкий и безопасный запуск дизеля в морозы после предварительного подогрева.
2. Что касается подачи топлива к подогревателю, для забора горючего подойдет магистраль низкого давления. В указанную магистраль необходимо врезать тройник. Также во время монтажа дозирующего насоса особенно важно придерживаться рекомендации о том, чтобы расстояние от насоса до бака не оказалось больше 1.2 метра. Данное требование нужно обязательно соблюдать, так как нарушение может привести к неудовлетворительной работе или различным сбоям в процессе функционирования отопителя.

Оснащение отопителя дополнительным управлением: установка GSM модуля для Вебасто, таймер, пульт

Базовая комплектация Вебасто предполагает комплект с таймером. При этом стоит знать, что на многих автомобилях, которые оборудованы отопителем с завода, устройство используется как догреватель двигателя и штатно не имеет таймера. В этом случае полноценно использовать отопитель и управлять им позволяет установка таймера на Вебасто.

• Таймер устанавливается в салоне автомобиля и дает возможность запрограммировать предварительный прогрев до того момента, когда планируется пуск двигателя и поездка (например, за 30 мин. до того, как водитель сядет в салон и запустит ДВС).

• Еще одним решением для управления подогревателем является возможность установить пульт на Вебасто. Главными преимуществами можно считать компактность самого пульта, а также функцию включения и выключения отопителя дистанционно. Параллельно можно выставить продолжительность работы автономного подогревателя. Различные пульты позволяют управлять отопителем с расстояния от 200-300 метров до 1 километра, могут иметь световой индикатор обратной связи с отопителем и т.д.

К недостаткам следует отнести ограниченную зону действия, а также возможную потерю сигнала в сильные морозы. Еще достаточно часто на практике работа пульта ограничивается только зоной прямой видимости автомобиля. Другими словами, при сильных морозах и наличии помех в ряде случаев не удается запустить автономный подогрев. Отметим, что таких недостатков лишен GSM модуль управления Webasto.

• Специальный GSM модуль управления Вебасто позволяет организовать дистанционное управление автономным отопителем по цифровому протоколу W-BUS или посредством аналогового сигнала при помощи смартфона или мобильного телефона. Указанный модуль работает таким образом, что в устройстве устанавливается sim-карта подходящего мобильного оператора и сохраняется номер телефона, с которого далее будет осуществляться управление модулем.

Дополнительное управление GSM модулями также можно реализовать через специальное мобильное приложение Thermo Call. Правильно подобранный нештатный или штатный модуль позволяет запускать все отопители Webasto и автономные догреватели, которые поддерживаются оригинальной программой Webasto Thermo Test.
