Колесо трактора МТЗ — не просто точка опоры, а рабочий орган, помогающий выполнять самые разные работы. В зависимости от решаемой задачи используются свои колеса, поэтому их номенклатура сегодня широка. О конструкции колесных дисков МТЗ, их типах и характеристиках, а также об их ТО читайте в статье.

Типы и характеристики колесных дисков тракторов МТЗ

Универсально-пропашные тракторы МТЗ сконструированы таким образом, что они могут гибко подстраиваться под выполнение различных работ. Например, в МТЗ-80/82 и их более поздних аналогах можно достаточно быстро изменить ширину колеи для работы с определенными с/х культурами, а также заменять и сами колеса. А так как тракторы рассчитаны для решения широкого круга задач, то и колес (а соответственно, дисков, камер и шин) для них сегодня существует довольно много. Здесь мы подробно рассмотрим только основу колес — их диски.

Все колесные диски тракторов МТЗ можно классифицировать по конструктивным особенностям, назначению и размерам.

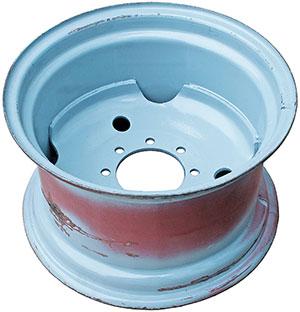

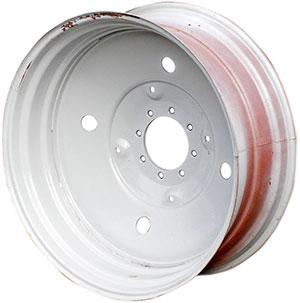

По назначению колесные диски делятся на два типа — передние (малого диаметра) и задние (большого диаметра). Также существует особая категория — спаренные (сдвоенные) диски, обеспечивающие установку двух колес для повышения проходимости трактора (на мягких грунтах, по заболоченной местности и т.д.) или работы по определенным культурам с небольшим междурядьем. Однако они используются нечасто, так как проще и дешевле соединить в пару два колеса на обычных дисках.

По методу изготовления все колесные диски — штампованные, однако они бывают двух основных типов:

– Сварные — неразборные диски, в которых сам диск и обод приварены друг к другу;
– Разборные (разъемные) — диски состоят из опорного диска и обода, которые соединяются вместе болтами.

Сварные диски имеют простую конструкцию и более дешевы, однако они менее универсальны, так как не позволяют ступенчато изменять колею. Все задние колесные диски МТЗ — только сварные, а передние диски могут быть как сварными, так и разборными. При этом диск к ободу может привариваться в нескольких точках (в большинстве случаев) или по периметру (только в дисках для узких шин).

Разборные диски более универсальны, так как в них существует возможность установки опорного диска в трех положениях и тем самым ступенчато изменять колею. Разборными выполняются только передние диски. Наиболее широко разъемные диски используются в сельском хозяйстве, а в строительстве или сфере ЖКХ необходимости в них практически нет.

Наконец, по размерам колесные диски тракторов МТЗ делятся на группы, установленные стандартом ГОСТ 10410-82. На наиболее популярные тракторы МТЗ-80/82 (100/102) ставятся диски следующих размеров:

  • Передние — диаметром 20 дюймов, шириной 9 дюймов (под шины шириной 11,2 дюйма);
  • Задние — диаметром 38 дюймов и шириной 14 дюймов (под шины шириной 15,5 и 16,9 дюймов).

Однако широкое применение находят и диски под колеса других размеров:

  • Узкие — шириной 4,5 и 5,5 дюймов (диаметром 16 и 20 дюймов);
  • Средние — шириной 8, 10, 12, 14 дюймов (диаметром 16, 20, 24, 30, 38 дюймов для различных тракторов);
  • Широкие — шириной 15, 16 и 18 дюймов (диаметром 30, 34, 38 и 42 дюйма).

При этом следует понимать, что ширина колесных дисков не совпадает с шириной шин, обычно этот параметр отличается на один-два дюйма. Например, на диски 14 дюймов ставятся колеса 15,5 дюймов, а на диски 9 дюймов устанавливаются шины 11,2 дюйм, и т.д. Диаметры в обозначении дисков и шин одинаковы.

Наконец, все колесные диски МТЗ имеют определенные конструктивные особенности и отличия. Во-первых, диски отличаются количеством крепежных элементов:

  • Диски с креплением на 5 гаек (шпилек);
  • Диски с креплением на 8 гаек (шпилек).

Во-вторых, диски независимо от размеров делятся на три типа (исполнения I, II и III) по профилю опорной поверхности обода и на три типа по размерам бортовых закраин. Варианты профиля обода обозначаются буками "W", "DW" и "DD", варианты размеров закраин буквами "E", "F" и "L".

Все особенности колесного диска зашифрованы в его маркировке, она имеет вид XX00X-00, где первые две (или одна) буквы обозначают вариант профиля обода (в узких колесах этих букв нет), стоящие после них цифры — ширину обода (в дюймах), следующая буква — размер бортовых закраин (также обозначается не на всех дисках), а последние цифры — диаметр обода (в дюймах). Например, стандартные колеса МТЗ-80/82 обозначаются как W9-20 (передние) и DW-14L-38 (задние), узкие колеса имеют обозначение 4,5F-20 и 5,5F-20, широкие колеса — DW16L-38, DW-18L-42 и другие.

Конструкция и особенности колесных дисков

Конструктивно все колесные диски, независимо от их типа, состоят из двух основных деталей:

  • Опорный диск (вертикальный), с его помощью выполняется установка колеса на ступицу;
  • Обод, на который непосредственно устанавливаются камера и шина.
Читайте также:  Электросхема приора с кондиционером

В сварных конструкциях диск просто приваривается к ободу, благодаря чему обеспечивается жесткость и простая центровка всех деталей. В случае деформации или разрушения такой диск просто меняется в сборе на новый.

В разъемных конструкциях диск (который в этом случае называется опорным) соединяется с ободом болтами, для этого в ободе выполняются упоры (кронштейны), а в диске — отверстия. Упоры на ободе выполняются таким образом, что диск к ним можно прикрутить как с наружной, так и с внутренней стороны — так можно ступенчато изменять колею на 100 мм. При необходимости можно произвести замену опорного диска или обода, что удешевляет ремонт.

Независимо от типа колесного диска, в его ободе обязательно предусмотрено отверстие под вентиль камеры. Чаще всего отверстие круглое, однако на широких дисках часто можно встретить и овальное отверстие, предотвращающее порчу вентиля.

На дисках обязательно предусмотрены монтажные отверстия (5 или 8 штук в зависимости от типа) и центральное отверстие под ступицу, также на большинстве дисков имеются отверстия для облегчения конструкции и вентиляции. На дисках задних колес может дополнительно привариваться усилительное кольцо, оно располагается в центральной части, по месту крепления к ступице.

Особо следует отметить, что монтажные отверстия дисков выполнены конусными, а для монтажа дисков используются специальные конусные гайки. Эти гайки своей конусной частью плотно входят в отверстия, чем обеспечивают надежное крепление и предотвращают самопроизвольное отворачивание.

Вопросы установки, замены и ремонта колесных дисков МТЗ

Монтаж передних и задних колес тракторов МТЗ выполняется стандартно: колесо диском устанавливается на шпильки (болты) в ступице, и приворачиваются коническими гайками. Однако здесь есть ряд моментов, на которые следует обратить внимание.

Во-первых, перед полным снятием колес следует сначала ослабить конусные гайки, а затем поддомкратить колесо и окончательно отвернуть гайки. Установка колеса осуществляется в обратном порядке — сначала гайки закручиваются усилием рук, затем колесо опускается на грунт и гайки окончательно заворачиваются ключом. Гайки заворачиваются крест-накрест, при этом следует следить, чтобы они плотно прилегали к диску и были завернуты с установленным инструкцией усилием.

Слабо завернутая или испорченная гайка приводит к появлению трещин и деформаций на диске. Поэтому периодически следует проверять надежность крепления дисков, а при поломке или потере даже одной гайки ее следует незамедлительно заменить.

При изменении колеи передних колес приходится выполнять следующие действия с дисками:

  • При переводе в диапазон колеи с 1200 – 1500 мм на 1500 – 1600 мм (или наоборот) — опорный диск снимается с обода и ставится с внутренней стороны упоров (кронштейнов). При этом выемки в диске дают ему возможность пройти через эти кронштейны;
  • При переводе в диапазон 1600 – 1800 мм — колеса полностью снимаются и просто меняются местами, оставляя правильное направление их вращения (оно обозначено стрелкой на шине). То есть, правое колесо ставится на место левого и наоборот.

Задние колеса дают возможность ступенчатого изменения колеи до 1800 мм, для чего колеса тоже меняются местами, однако в этом случае замена выполняется вместе со ступицами.

В случае установки спаренных (сдвоенных) колес используются специальные проставки. При этом часто приходится выпрессовывать из ступиц короткие болты, заменяя их на более длинные — это дает возможность на один болт сразу прикрутить диск внутреннего колеса и проставку. Внешнее колесо монтируется на шпильки, запрессованные в проставку.

При каждой замене шин и камер диски рекомендуется подвергать несложному ТО: очищать и мыть, зачищать забоины, удалять ржавчину, зачищать заусенцы, а в заключении красить (для защиты от коррозии). Если же диск имеет чрезмерные деформации, то его следует просто заменить на новый.

Грамотный выбор и эксплуатация колесных дисков — залог достижения трактором МТЗ заявленных характеристик и качественного выполнения любого типа работ.

Характеристики: Диск колесный МТЗ передний (5 отв.) под шину 7.50-20 БЗТДиА
Артикул
5.5Fx20
Артикул доп.
5.5Fx20-3101020 (40-3101010-A3)
Каталожная группа
Ходовая часть
..Колеса и ступицы
Торговая марка
БЗТДиА
Артикул производителя
55Fx20
Ширина, м
0.168
Высота, м
0.557
Длина, м
0.557
Вес, кг
18.8
Диаметр диска (R)
20
Ширина диска (J)
5.5
Диаметр ступицы (ЦО)
135
PCD расстояний
175
Вылет диска (ET)
25
Тип колесного диска
Штампованный
PCD отверстий
5
Количество в упаковке
1
Цвет основной
Серебро
Торговая марка (Брэнд)
БЗТДиА
Дополнительное описание

Применяемость: Тракторы МТЗ-510, МТЗ-520, МТЗ-530, МТЗ-570, МТЗ-80, МТЗ-1005. КОЛЕСО С ПОСТОЯННЫМ ВЫЛЕТОМ. -Посадочные размеры обода, BxD: 139,5х512,8; -Диаметр центрального отверстия, D1: 135; -Диаметр расположения посадочных размеров, D2: 175; -Размер и количество посадочных отверстий, dxbxd1: 20х5х25; -Вылет диска, ET: +25;

В России встречаются люди, имеющие в собственности небольшие фермерские хозяйства, используемые для коммерческих целей, а также некоторые из них просто покупают большое количество земли для комфортной жизни. Чтобы обработать более 1 га нетронутого участка, потребуется сельскохозяйственная техника. Минский тракторный завод в таких случаях предлагает популярную для частного использования миниатюрную модель трактора МТЗ-82, помогающую выполнить все потребности хозяина по уходу за большим клочком земли.

Читайте также:  Датчик скорости уаз хантер

Колёса на МТЗ-82 (передние)

Покрышки для тракторных колёс – это одни из самых главных деталей в подобной сельскохозяйственной технике, которые, помимо мотора, обеспечивают идеальное прохождение в любой грязи или илистой почве. Причём задние колёса на классическом тракторе МТЗ практически вдвое больше передних – до 1,5 метров в диаметре и, соответственно, 12-слойный состав делает их неуязвимыми для проколов острыми предметами. Того же нельзя сказать про передние шины, которые имеют радиальность R20 и обладают следующими особенностями при установке на данную с/х технику:

  • Какие бывают размеры шин МТЗ 82? Существует 3 базовых комплектации и, соответственно, вариантов передних колёс для МТЗ-82. В самом простом исполнении размер ширины покрышки составляет 7,5 дюймов, что одевается на обод 5,5 дюймов в конфигурации канта F и неизменной радиальности R20.
  • В модификации, предназначенной для вспахивания полей от 1 га и выше, передние колеса на МТЗ 82 выполняются с параметрами 8,3-20, и они соответствуют штампованным сварным дискам W7-20.
  • В тех вариантах трактора, которые имеют соответствующие кронштейны и рассчитаны для установки навесного оборудования, предлагается покрышка с мощными грязезацепами, имеющая габариты 11,2-20, и она идеально садится на колесо с шириной обода W9-20.

Таким образом, колёса играют доминирующую функцию для характера эксплуатации с/х техники, и выбирать их необходимо в строгом соответствии с поставленными перед трактором задачами. В противном случае аппарат может не справиться с глубокой грязью, из-за чего его механизмы будут работать по большей части вхолостую, что приведёт к их быстрому износу и необходимости преждевременного технического обслуживания.

Давление в покрышках трактора МТЗ-82

Эксплуатация трактора – также не самый простой процесс, так как механик должен постоянно отслеживать давление в шинах МТЗ 82 в атмосферах, в зависимости от того, какую конкретно работу выполняет техника. Так, рекомендуемые показатели на компрессоре во время подкачки баллонов на тракторе приведены в следующей таблице в количестве атмосфер:

Наименование работы Резина МТЗ 82, задняя Резина МТЗ 82, передняя
Стандартный режим работы 1,4 + 0,1 1,4 + 0,1
При вспахивании поля 1,0 + 0,1 1,4 + 0,1
При использовании навесного инвентаря 1,6 + 0,1 2,5 + 0,1

Из данных показателей видно, что во время работы в поле колёса должны быть немного приспущены, так как в этом случае площадь подошвы, которая опирается на грунт, несколько увеличивается, что вызывает падение давления на почву, и трактор становится более проходимым.

В случае же работы с тяжёлыми скребками или ковшами, дополнительная нагрузка от них может легко сплющить баллон, что требует задания в нём дополнительного давления.

Как правильно подобрать нужный радиус передних колёс для МТЗ-82

Надо сказать, что радиальность передних колёс R20, устанавливаемая на данную модель белорусского трактора, оптимальна при стандартном режиме работы.

Однако машина может эксплуатироваться и зимнее время, в условиях высокого снежного покрова, а также при работе на карьерах, болотах и в прочих более сложных условиях.

Именно поэтому завод-изготовитель допускает самостоятельное вмешательство водителей и выбор колёс других рекомендуемых параметров.

  • Если техника делает длинные переезды по асфальтированным дорогам, то водитель может установить на неё колёса 7…8 – 18, что позволит снизить высоту протектора, и трактор станет более устойчив на твёрдой поверхности.
  • Напротив, когда речь идёт об использовании техники в зимнее время, что требует более высокого клиренса, допускается устанавливать колёса в размерности 9…11,5 – 22…24, и трактор немного приподнимется над землёй, а мягкие грязезацепы начнут более уверенно прокладывать путь в глубоком снегу.
  • При использовании техники в самых экстремальных условиях, при езде по торфяным болотам или другим зыбким поверхностям, понадобится создавать большой крутящий момент не только на задних, но и на передних колёсах, что потребует установки шин 12…14 – 25…26.

При установке колёс нерасчётного радиуса водителю следует быть готовым к более частому проведению регламентных работ по ремонту подвески, подшипников в ступице, смены масла и прочих процедур, так как непроектная нагрузка на все системы провоцирует быстрый износ всех деталей.

Механическая блокировка колес на тракторе МТЗ-1221

В отдельных случаях на самых труднодоступных участках дорог классический задний или полный привод трактора не может справиться с толстым слоем грязи и вернуться обратно на свою колею.

Однако это вовсе не означает, что техника не сможет преодолеть подобный участок, так как водителю достаточно всего лишь изменить режим – включить блокировку межосевого дифференциала и тормоза, что заставит колёса вращаться одновременно и тракторист сможет вытащить машину практически из любой грязи.

Данная система блокировки имеет следующую достаточно простую конструкцию и принцип действия:

  • Сама блокировка исполняется в виде двух кулачков, каждый из которых надёжно зафиксирован на приводах стандартных передач устройства, с внутренней стороны валов, имеющих в свою очередь особую шлифовку конца, чтобы обеспечить люфт данных кулачков и установленных на них муфт.
  • Данные муфты соединены с приводом, выполненном в виде отдельной педали и рычага с одной стороны и, соответственно, с запорно-поворотным устройством на центральном валу – на противоположном конце.
  • Так, оператор при необходимости просто нажимает на педаль привода блокировки, муфта перемещается в отведённом для неё пространстве, влечёт за собой вал и запорное устройство, которое надёжно защёлкивается на шестерне, препятствуя дальнейшей свободе вращения каждой оси колёс по отдельности.
  • Данный рычаг с педалью в кабине имеет пружину и автоматическое обратное действие и, если его отпустить, он вернётся в исходное положение, а блокировка с дифференциала будет снята, и колёса начнут вращаться в обычном режиме.
  • Для более длительной фиксации рычага блокировки для трактора МТЗ-1221 на педали имеется специальный стопор, нажатие которого приводит к тому, что муфта остаётся в блокированном положении на более длительное время.

Механическая блокировка колёс хоть и является простой в исполнении и надёжной при эксплуатации, однако она сложна в управлении и нефункциональна. Поэтому на современных моделях белорусской техники устанавливается более совершенная система – гидравлический привод блокировки, который отличается тем, что для приведения механизма в действие уже не требуется усилие и длинное плечо, так как тяговое усилие многократно возрастает под действием сжатого масла в поршне. Однако такая система может вызвать течь в поршне при перегрузке и более длительный и дорогостоящий ремонт оборудования.

Почему «бегают» передние колеса МТЗ-82

Нередко на различных интернет-форумах владельцы и операторы тракторов МТЗ-82 жалуются на проблему, когда во время движения на твёрдом покрытии их колёса разбалтываются и начинают «бегать», что вызывает дискомфорт в кабине, а также причиняет вред механизмам.

Читайте также:  Пассат б3 как поднять передок

Причина данных проблем кроется сразу в нескольких возможных поломках различных систем, и наиболее распространённые из них приведены ниже:

  • Прежде всего, трактористу следует проверить, насколько равномерно накачаны баллоны, так как из-за их большого размера объём воздуха в них также немалый, малейший дисбаланс может вызвать вибрации.
  • Также необходимо определить саму величину давления, потому что глубокие грязезацепы во время езды с большой скоростью с силой ударяются о покрытие, вызывая раскачивание трактора. Особенно сильно проявляется данный эффект, когда в колеса на МТЗ нагнетено слишком большое давление, и водителю следует немного спустить шины до предельного давления 1,2…1,4 атм.
  • Тяговые рычаги могут быть плохо сбалансированы или разболтаться во время интенсивной работы в поле. Так, если такая проблема имеет место, необходимо устранить свободу перемещения отдельных деталей в этих элементах, и вибрация резко пропадёт. Кроме тяг следует также проверить валы, муфты, шаровые опоры, сошки и сектора, каждый из которых имеет резьбу с гайками и, соответственно, нуждается в периодической затяжке.
  • В случае если трактор прошёл больше года без ТО или пережил зиму в состоянии покоя, гибкие манжеты могут значительно повредиться, что неминуемо приведёт к подтёкам на элементах гидравлики. Особенно сильно данный недостаток выражается в распределительной головке гидроусилителя руля, который нужно устранить путём замены манжеты или муфты.
  • Одна из главных проблем при появлении эффекта разбалтывания колёс – это износ ступиц, подшипников и цапфы, что приводит к свободному поперечному ходу колеса, влияет на схождение и развал колёс, и это вызывает вибрацию, подъедание резины и прочие неприятные последствия. Если после разборки ступицы выявилась такая проблема, её нужно немедленно устранить путём замены подшипника или детали в сборе, так как впоследствии она может испортить всю подвеску на тракторе.
  • Кроме того, если износ указанных деталей не замечен, стоит проверить гайки и шпильки для крепления колёсного диска, так как данный эффект часто получается из-за банального разбалтывания гаек или от того, что повышенная нагрузка на шпильки срывает с неё часть резьбы. А также следует для профилактики проинспектировать все остальные шайбы, гайки, втулки и другие крепежи или расходные элементы.

Любая проблема с плавностью хода с/х техники требует тщательной проверки, так как впоследствии она может легко вылиться в более серьёзные поломки. Кроме того, оператору или хозяину трактора следует выбрать для себя ближайший сервисный центр и проводить периодическое обслуживание ходовой части своего агрегата не реже чем один раз в год при отсутствии проблем, а также регулярно проверять и по необходимости регулировать давление в шинах МТЗ 82. Только при таких мероприятиях техника будет служить десятилетиями и не требовать больших вложений.

Передние колёса на трактор МТЗ-82 необходимо заменять исключительно попарно, так как приобретение лишь одной покрышки может повлечь за собой потерю эффективной работы. То есть одна сторона будет цепляться за грязь эффективней, в то время как старая покрышка начнёт проскальзывать. Всё это приведёт к некорректной работе тяговой рейки, мотора и разбалансированию всего механизма.

Для работы с пропашными культурами в междурядье 450/700/750 мм на тракторах МТЗ-82 предусмотрена установка узких одинарных и сдвоенных колес. Использование передних и задних узких колес гарантирует защиту корнеплодов от повреждений. Ступичные проставки малого диаметра, используемые для сдваивания, обеспечивают защиту побегов и быстроту монтажа.

Узкие колеса и проставки, предлагаемые компанией ЛБР, являются универсальными, т.е. подходят для работы в междурядье 450, 700, и 750 мм.

Преимущества применения узких колес от компании ЛБР:
