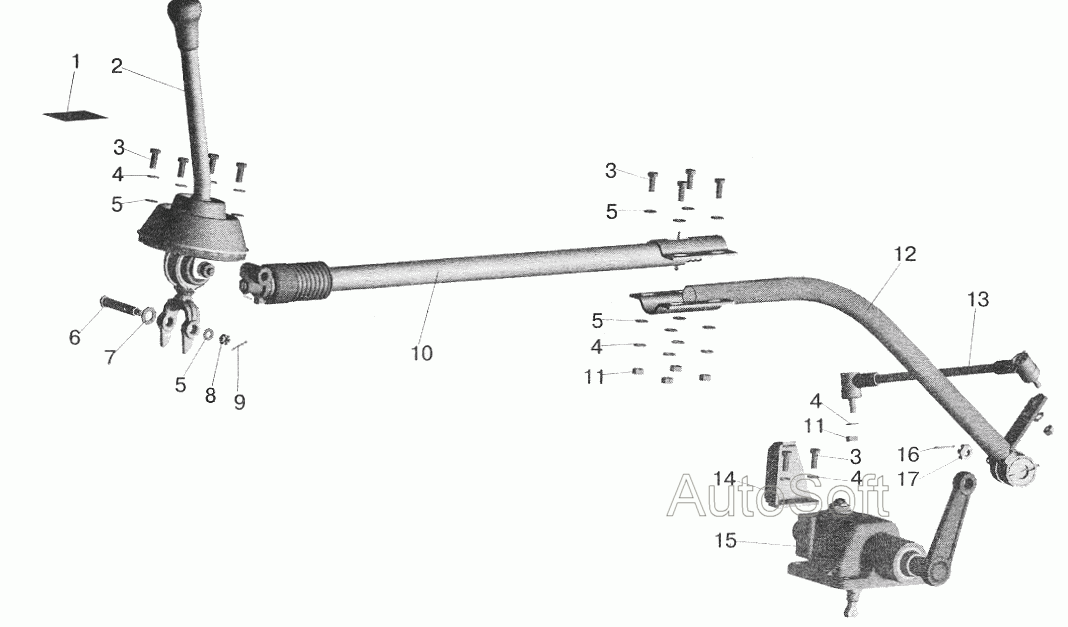

Привод коробки передач автомобилей МАЗ-64227, МАЗ-53322 в процессе эксплуатации предусматривает следующие регулировки:

  • положения рычага 3 (рис.37) переключения передач в продольном направлении;
  • положения рычага переключения передач в поперечном направлении;
  • блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85° (см. рис.37) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 77, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6-2-й и 5-1-й передач, имел примерно угол, равный 90° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Читайте также:  Как смотать спидометр на уаз хантер

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:

  • поднять кабину;
  • расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22;
  • очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;
  • задвинуть внутреннюю тягу 5 до "щелчка" блокировочной втулки 21;
  • расконтрить гайку серьги 25;
  • вставив отвертку в шлиц хвостовика 24 внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;
  • удерживая хвостовик 24 от проворачивания, затянуть контргайку;
  • проверить качество регулировки.

При смещении блокировочной втулки 27 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко со "щелчком" до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования:

  • регулировку производить при поднятой кабине и при неработающем двигателе;
  • не допускать изгиба и погнутости наружной и внутренней подвижных тяг;
  • во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4;
  • нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения
  • передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30-35 мм; при этом ощущается сжатие пружины.
