Замена шлейфа подушки безопасности рено меган 2

Начинается все так:
1. Появляется треск при повороте руля в области подрулевого переключателя.
2. Очередной треск (хруст) и загорается значок Check AirBag (подушки безопасности) на панели – беременный человечек.
3. И дальше шуршание в рули при повороте руля и постоянно горящий значок Check AirBag…

Сняв один раз руль вы далее уже будете его снимать-ставить за несколько минут. Последовательность такая:
1. Выставляем руль в «0″. Т.е. ставим колеса ровно.
2. Если нет Renault CAN Clip
здесь я писал немного про него www.drive2.ru/p/cjr/BAAAAAACjsIEAAAAAAgKxw#post, то необходимо отсоединить аккумулятор.
Я делал и без отсоединения, блокировал работу подушек clip-ом. Можно и не снимать, подушка стрельнуть не должна. Если работать не снимая клему то возможны неожиданности, при снятии подушки возможно случайное нажатие на клаксон (изнутри).
3. Разбираем кожух.

10. Откручиваем 4 винта, они держат крышки переключателя.

Если остаток шлейфа больше 50см. то можно использовать его. Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят (пожеван) – лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф. Он может быть больше по кол-ву жил

Важные моменты при пайке!
1. Зачищать такой шлейф лучше разогретым резаком – соскабливать полимер. Если не лудится канифолью – прогреваем на таблетке аспирина. Или отнести в пайку где ремонтируют мобильные телефоны.
2. Не забываем правильное расположение

Теперь немного остановимся на том почему рвется шлейф. Не буду говорить про криворукий сервис. Основной причиной является износ пластиковых деталей подрулевого и в итоге мы получаем вот это:

Автомобиль относится к объектам повышенной степени риска. Для сохранения жизни человека, производители и технологи автоиндустрии постоянно совершенствуют всевозможные системы защиты автолюбителей. Одной из основных систем является подушка безопасности (SRS – Дополнительная Система Безопасности). Она предусмотрена для минимизации травматизма водителя и пассажиров в момент аварии. В первом Рено Меган они фронтальные, а во втором – еще и боковые.

Контроль над системой осуществляется специальным датчиком, расположенным на приборной доске. В момент включения зажигания, если лампа контроля не загорается, включается при работе двигателя, мерцает или не отключается, то это сигнализирует о том, что система является неисправной и, возможно, требуется замена некоторых ее элементов.

Мануал по замене AirBag

  1. Прежде чем начать работу, в обязательном порядке, отсоединяется отрицательный провод от АКБ автомобиля, извлекается из блока предохранителей в моторном отсеке предохранитель подушек безопасности и натяжителей ремней. На протяжении 5 минут произойдет полная разрядка всех резервных емкостей в контрольном блоке.
  2. Для демонтажа подушки со стороны водителя, на Рено Меган необходимо выкрутить шестигранным ключом пару винтов крепления защитной крышки с обратной стороны рулевого колеса и модуля. Для удобства проворачиваем колесо. В последующем, колесо необходимо вернуть в первоначальное положение.
  3. Теперь с осторожностью снимаем модуль вместе со ступичной частью и отсоединяем контактный электрический разъем часовой пружины с обратной стороны модуля.

Модуль ни при каких обстоятельствах нельзя подвергать ударам или резким движениям. Запомните, что класть его на любую поверхность можно только накладкой вверх.

Переустановка шлейфа

Если при вождении автомобиля Меган слышен треск или хруст в момент поворота руля, или горит индикатор Check AirBag, то это может говорить о том, что произошла поломка электронного блока. Электронный блок состоит из контактной катушки со шлейфовым кабелем. И чаще всего из строя выходит сам шлейф.

Читайте также:  Значение значков на приборной панели автомобиля

  1. Перед основной работой, в обязательном порядке, отсоединяется провод от отрицательной клеммы аккумуляторной батареи и изолируется. Только через минут пять можно будет приступать к работе.
  2. Блок на модели Меган расположен на рулевом колесе под крышкой. Поэтому изначально снимается модуль, после него – само рулевое колесо. Колеса автомобиля должны быть выставлены в прямом положении.
  3. Крышка рулевого колеса снимается с внутреннего кольца сборки блока управления радиоприемником, ослабив при этом крепежные винты.Для снятия самой рулевой колонки откручиваются крепежи и отсоединяется электрический разъем. Теперь блок можно снимать. Контактная катушка состоит из двух пластмассовых деталей скрепленных между собой защелками.

  • На Меган длина шлейфа составляет примерно 51-56см. Если длина не соответствует, а так же заметна деформация шлейфа, требуется его замена. При выборе нового шлейфа самое главное – учесть количество жил на шлейфе (их должно быть 7) и его длину. Запаянный шлейф укладывается в катушку спирально. Контактный блок должен быть отцентрован. Установка электронного блока производится в обратном порядке.
  • Установка муляжа

    Если замена шлейфа и модуля никак не повлияла на индикатор, и он продолжает гореть, а также нет возможности произвести покупку новой детали, то можно воспользоваться обманками или муляжом.
    Заготовка муляжа делается из старой подушки AirBag, которая делится на несколько частей и склеивается.

    Поверх нее наносится специальная шпатлевка, разравнивается и оставляется до высыхания. После того, как поверхность высохла, сверху наклеивается кожа или винил и устанавливаются шильд и кнопки. Такая обманка никогда не сработает, но даст возможность произвести в будущем замену на настоящий модуль.

    Систему можно обмануть резисторами. На место шлейфа установить резисторы на 2,2 Ом.
    Для эстетического вида автомобиля Меган 2, производителем предлагаются заглушки. Они устанавливаются вместо старой крышки рулевого колеса, так как в момент срабатывания SRS, крышка ломается и теряет свой внешний вид. Такие заглушки предназначены только для красоты интерьера и не спасут человеческую жизнь.

    Было -22 и стал появляться треск при повороте руля в области подрулевого переключателя. 18.02.2017 как только сошли морозы, заказал б/у запчасть вместе со шлейфом на авито за 2 т.р. В сборе со всем комплектом подрулевых переключателей дешево, да еще и шлейф оказался 7 жильный, у меня то 5 было так как к.к. небыло а теперь можно и его установить, повезло, так как на этот шлейф реальная цена на экзисте аж 12 000 т.р., лучше заказать на алиэкспресс за 1 300 рублей аж 3 штуки и правильной длинны. Использовал видео по замене и никуда не отдалялся. Также рекомендую, что бы проблем с этим не было использовать кольцо от 5 литровой бутылки во избежании повторно обрыва и не использовать ни в коем случае никаких смазок, так как оборвет очень быстро. Шлейф должен быть сухой — сухой менял примерно в течении часа при невыключеной машине, так как на улице было холодно. Как только подключил и собрал включил подушку безопасности все благополучно, ошибка пропала. Всем добра и удачи.


    Начинается все так:

    Появляется треск при повороте руля в области подрулевого переключателя.

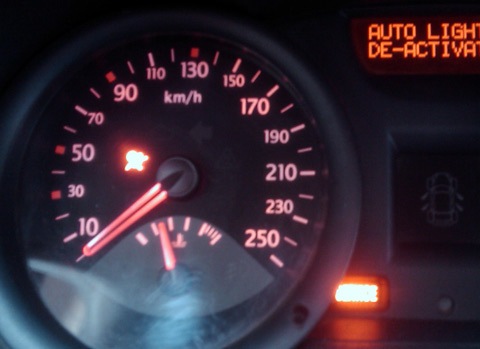

    Очередной треск (хруст) и загорается значок Check AirBag (подушки безопасности) на панели – беременный человечек. + Надпись Сервис
    И дальше шуршание в рули при выворотах и постоянно горящий значок Check AirBag.
    Можно купить новый подрулевой переключатель Меган 2

    Читайте также:  Какая машина у лисы рулит

    Подрулевые переключатели одинаковы для 1-й и 2-й фаз, есть разница седана – хетчбек/универсала (присутствие заднего дворника):

    8200216465 – Авто свет + Круиз контроль + Противотуманные фары
    8200216450 – Авто свет + Противотуманные фары
    8200216448 – без Авто света + Противотуманные фары
    8200216446 – без Авто света Замена производителем устаревшего артикула 8200480341
    8200283342 – без Авто света + Круиз контроль + Противотуманные фары
    8200480341 – без Авто света + Круиз контроль
    Хетчбек/Универсал

    8200216462 – Авто свет + Круиз контроль + Противотуманные фары
    8200216459 – Авто свет + Противотуманные фары
    8200216454 – без Авто света
    8200216456 – без Авто света + Противотуманные фары
    8200216444 – без Авто света + Круиз контроль + Противотуманные фары
    Кстати, переключатель с КК стоит дешевле чем без!

    Разбираем (снимаем) руль

    Сняв один раз руль вы далее уже будете его снимать-ставить за несколько минут. Последовательность такая:

    Выставляем руль в «0». Т.е. ставим колеса ровно.
    Отсоединить аккумулятор. Я делал и без отсоединения, но лучше снять клему. Далее, при снятии подушки возможно случайное нажатие на клаксон (изнутри) — что добавит нервности и так напряженному камраду.
    Разбираем кожух.
    Снимаем подушку. Тут главное не дергать сильно — она висит на проводах.
    Маркируем болт крепления руля. Это я делал для себя чтоб знать как поставить руль (там есть штатная насечка) и до какого угла затянуть болт обратно.
    Отсоединяем контакты земли и клаксона.
    Снимаем медиа-джойстик.
    Откручиваем 4 звездочки на крышечках самих переключателей и с помощью пинцета снимаем верхнюю крышку подрулевого переключателя.
    Обратите внимание что я снимал только верхнюю крышку а не весь подрулевой как указано в других фото-отчетах. Во первых это проще. Во вторых вытянув только верхнюю крышку, можно все собрать обратно и поехать — не будут только поворотники сами отстреливаться по окончанию поворота и джойстик некуда прилепить. Зато можно спокойно погрузится в проблему пайки нового шлейфа.
    Разбираем верхнюю часть подрулевого. Тот же пинцет — снизу, на кольце 4 защелки + крышку вверх. Все разбираем спокойно — собирать будете «по дырке».

    Мои соображения почему происходит обрыв шлейфа подушки безопасности.

    Со временем, планетарный механизм разрабатывается, и верхняя крышка не достаточно плотно удерживает весь механизм. Крошечное зубчатое (серенькое) колесико может перескочить на несколько зубьев (скорее всего оно и создает треск). Плюс к этому отламывается язычок на внутреннем ободе. Появляется «гармошка» на шлейфе (она создает шуршание и легкое похрустывание). Далее вопрос стечения положения шлейфа – обрыв на внешнем соединении.

    Поиск нового шлейфа

    Варианты где взять шлейф:

    На разборке, с другой машины.
    Купить подобный на метраж.
    Взять от оргтехники.
    Автомобильный

    Рекомендую потратить время на поиск по авторазборкам — лучше взять шлейф бу. Такой шлейф изначально предназначен для эксплуатации и в холод и в жару. Таких шлейфов масса, вот примеры

    Шлейф подушки безопасности от BMW серии E38-39
    Шлейф подушки безопасности от Тойоты Камри
    В общем подойдет любой автомобильный шлейф подушки безопасности, который имеет нужную длину и количество жил.
    Есть варианты шлейфов, которые подходят по своим характеристикам, и прежде всего морозоустойчнивые. Автомобильный шлейф легче найти на 5 контактов, а вот для машин с круиз контролем надо все 7 жил. Им труднее. Как вариант такого шлейфа и его реализация от камрада Андрея.

    Шлейф от принтера

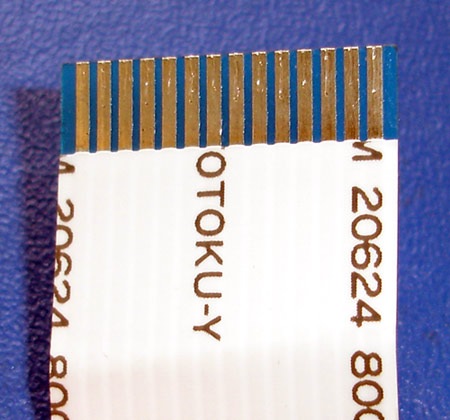

    Как быстрый (и дешевый) вариант кабеля — от оргтехники. Принтеры, сканеры, копиры имеют соединение движущееся головки именно таким кабелем.

    Читайте также:  G 055 540 a2 аналоги

    Например от принтера Epson:

    Шлейф печатающей головки Epson LX1170/LX1170 II (2089315/2042338/2001654 — он кстати довольно длинный.

    Посмотрел на сайтах производителей что на бытовую электронику ставят с температурными характеристиками -20…+85 а на машины -50…+105.

    Но у меня нет точно уверенности, что такой шлейф выдержит морозы — Лучше найти на разборке от Машины. Вот такой пример принтерного шлейфа, треснувшего на морозе
    Параметры шлейфа:

    контактов от 5 (без круиз контроля, с КК от 7);
    длина >53 см (если паять к штатным местам и от 58 см с обкручиванием) — для оригинального решения (Вариант 1) и от 3 метров для часовой пружины (Вариант 2);

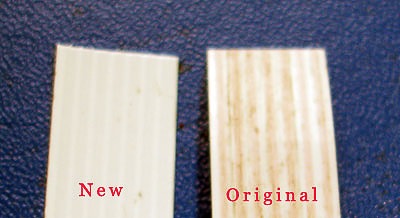

    Нашли шлейф. Старый убираем. Очищаем контакты куда будем паять.

    Для машин с круиз контролем надо все 7 контактов. Для машин без КК достаточно 5, хотя шлейф ставят тот же 7 дорожечный.

    Контакты распределены так:

    пары по краям — подушка (пары 2, скорее всего 2 режима подушки);
    средний — земля (тот серый проводок, втыкается на руле);
    Контакты зеркалятся + одна пара перекручивается. Это потом для прозвона.

    Скорее всего вы нашли много контактный шлейф. Нам надо его распустить.
    Взял металлическую линейку, 2 струбцины и резак. Быстро и ровно. То что надо! Из особенностей… Делал длинный кабель (3 метра) а линейка короткая, поэтому приходилось резать в несколько этапов. Для следующего этапа просто приотпускал струбцины и протягивал шлейф дальше. Резал практически по лишнему контакту, если идти по середине — есть вероятность залезть на полезную часть.

    Распустить на окне, закрепив шлейф на скотч — очень хорошо видно дорожки и резаком не спеша режем.
    Другие варианты как еще можно распустить шлейф:

    Засунуть в стеклянную банку лампу (фонарик) и распускать на ней — все видно и можно аккуратно ненапряжно трудится.
    А можно распустить маникюрными ножницами — терпения надо вагон. Главное чтоб было ровно.
    Стоит сначала попробовать на старом, почувствовать резак, а потом уже по чистому.
    Схема шлейфа

    Схема шлейфа рулевой подушки безопасности для машин без круиз-контроля, т.е. используется 5 дорожек (из 7-ми)
    Зачищал разогретым резаком — то что надо!
    Залудил и шлейф готов к пайке.

    Тем кто понесет паять шлейф к мастерам, которые ремонтируют телефоны. Мастер посмотрит и вяло скажет — выкинь, лучше новый купить. Клиент сделает круглые глаза и скажет — дык новый подрулевой 300$ стоит! Нууу… скажет мастер… тут надо паять с кислотой… и работа 30$.

    Как доктор в неотложке участливо спрашивает — а чтож подушки безопасности не сработали? А сам определяет клиент из иномарки или из тазика и сколько с него запросить.

    Говори что сам принтер чинишь. И такой шлейф свободно лудиться канифолью. Даю 5$ (+2$ за аккуратность).

    Паяем и лично я заливаю клеевым пистолетом — он нормально держит и если какие новые итерации легко отдирается 🙂
    Второй разъем располагается «зеркально». Смотри фото
    Если паять аккуратно, разъемы выдержат достаточное количество паек. На фото мой тестовый комплект, на котором я экспериментирую — больше 20 раз паял (так что сори за внешний вид).

    Можно паять к большим контактам и заводить шлейф с «обмоткой» вокруг разъема. Паять проще, конструкция выглядит крепко (хотя, если что-то неправильно — электроусилитель порвет). Я сомневался что с обмоткой все обратно влезет — но на практике все получилось.
