Наверное, у всех случается такой момент в работе, что уже и тошнит, а останавливаться нельзя, хотя бы потому что уже многое сделано, а конечная цель вот она, болтается, как морковка перед ослом на палке. Беря в работу этот прибор я рассчитывал починить его (а не дорабатывать!) и так быстро заработать свои 10 серебряников. Но теперь я знаю, что делаю из говна пулю только из любви к схемотехнике вообще, как к искусству. Материально это давно вышло из берегов здравого смысла, хоть и расходы невелики, но никто не вернёт мне эквивалент потраченного времени. В этом и состоит ловушка, коготок увяз — всей птичке пропасть.
Жидкокристаллический индикатор пришлось похоронить. Этот измерительный прибор вроде работал, но время от времени выкидывал лишние сегменты, LOBATT в том числе, наверное его чип подох, может, контактные резинки отошли. Обошёл всю нашу фирму, таких измерителей нет ни у кого, ни ломаных, ни целых. Значит, останавливаюсь на первом варианте, панельном вольтметре, модуле, состоящем из WS7107 и 4-х LED индикаторов. У меня их примерно пять, Микросхема АЦП стоит в кроватке, есть запасные вольтметры и микросхемы. Хороший вариант. Плюс у WS7107
«все кишки на улице» можно настраивать ее как угодно, навешивая внешние элементы.
Но сперва — питание. Мне нужны были +9В для индикатора и +5В для операционного усилителя, гальванически отвязанные от остальной схемы.
В самом заряднике питание собственных нужд сделано довольно странным образом:
Через конденсатор 10 нан питать нагрузку? Я не псих. И ещё один трансформатор в корпус тоже не хотелось втуливать (а ему ещё выпрямитель, фильтры, вся мутотень). Поэтому — просунул 5 витков провода в сердечник зарядник. Получилась собственная, отдельная обмотка (и делай с ней что хошь!).

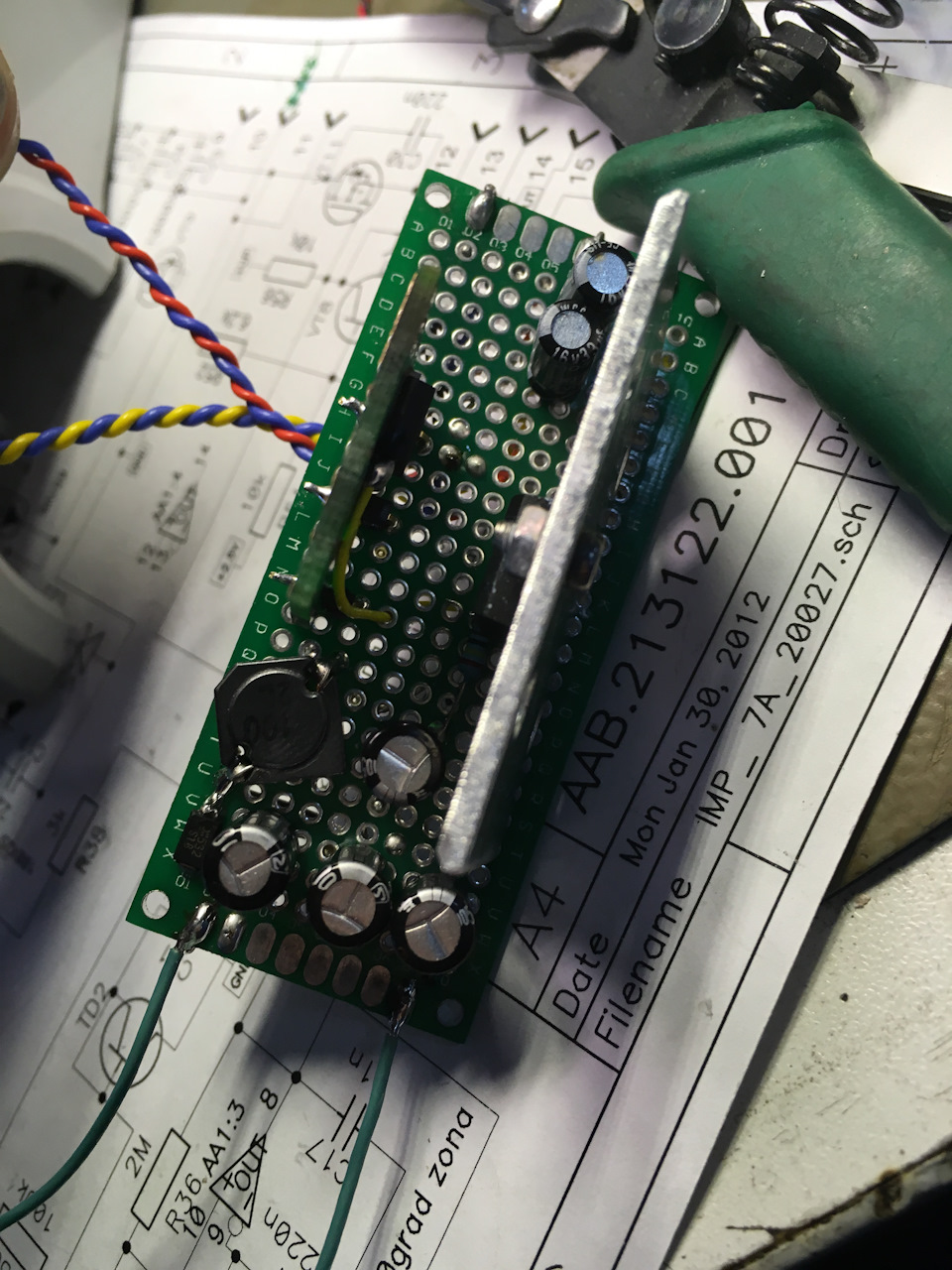

На макетной плате собрал выпрямитель, 3×100 мкф + добавил ещё 100 через дроссель,
далее организовал линейный стабилизатор на LM317T, получил +9В. А ещё выпилил в помойке кусок платы с ещё одним линейным стабилизатором на 5В и поставил его после 317.
Все это успешно заработало в натуре. Правда потом обнаружилась одна особенность. Мостовой выпрямитель я поленился строить, у меня используется один диод и только один полупериод. Если неправильно подключить выводы моей дополнительной обмотки, то напряжение на входе LM317 15В и при нулевом положении ручки установки тока индикатор гаснет. Если же попасть в нужную полярность, напряжение при прочих равных на входе вырастает до 35В и индикатор не гаснет. Чтобы обеспечить панель нужными ей 5В, достаточно 6,5В по входу стабилизатора. Так что я отмотал два витка с обмотки, получил 20В, в итоге и LM317 не умрет от усердия, и мне на все тока хватило. Единственный минус моего источника — два вертикально торчащих радиатора. Но главное — у меня есть питание для опытов.
А дальше я погрузился в смертную скуку, сочинение уравнений, даташиты и изучения опыта предков. WS7107 довольно старая Микросхема, на неё, как казалось мне, написаны тонны гайдов, аппликашек, калькуляторов. Нет, не написаны.
Есть несколько толковых веток на Pro-radio, например, и ещё где-то. Ну пожалуй и все. А вопросы пожирали меня изнутри. Чем хуже однополярное питание, как выбрать ИОН (источник опорного напряжения), как посчитать опорное напряжение?
В даташите четко написано, что ИОН должен быть внешним при однополярном питании, только разработчики моего панельного вольтметра даташит не читали.

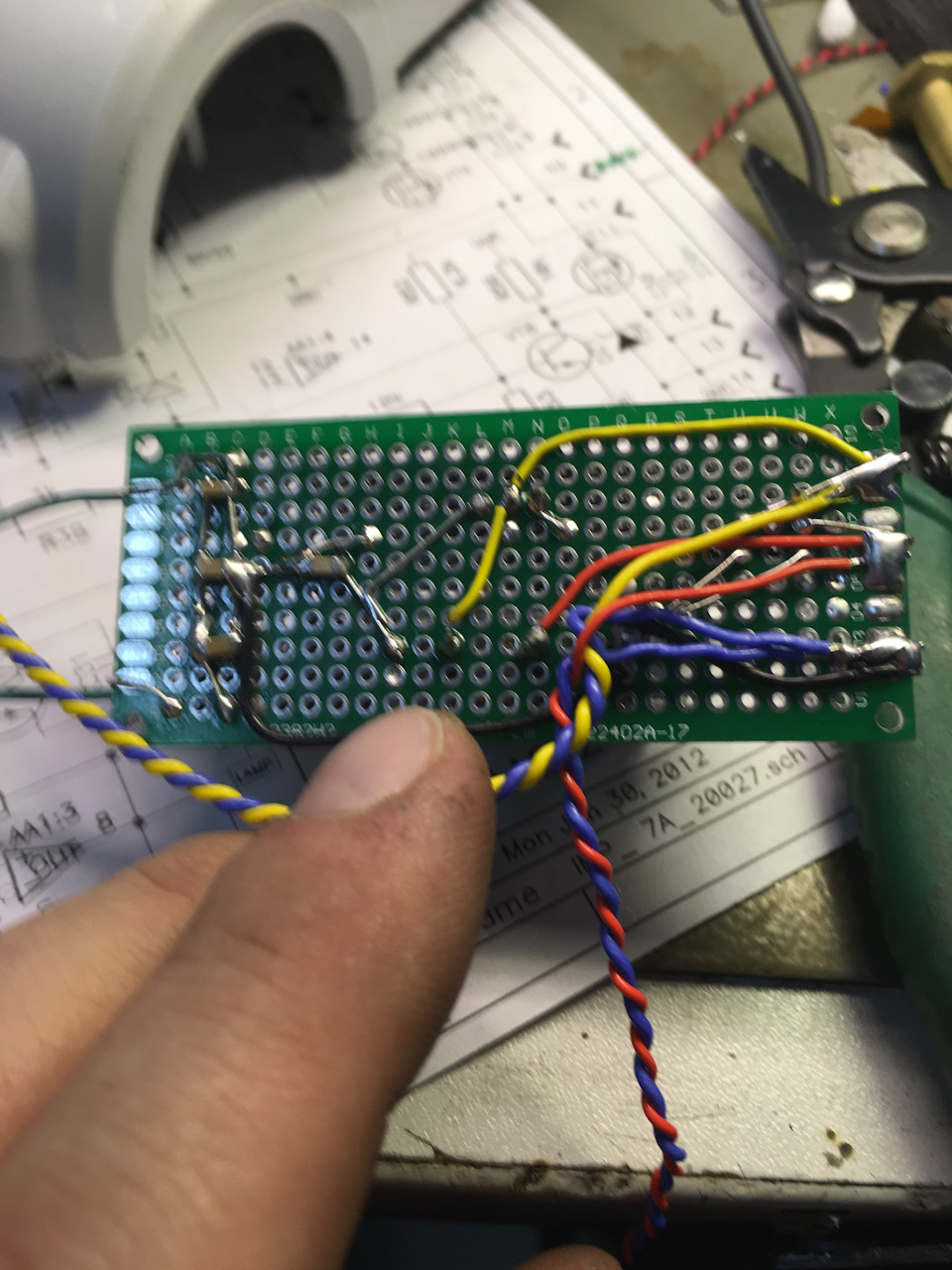

Поэтому ударился во все тяжкие: добавил источник -5В к WS7107 (TC1121EOA, несколько деталей и на плате появляются -5В относительно общего провода — волшебство!), разместив его рядом с ней на макетке, немного переколбасил в связи с этим питание микросхемы (пришлось снять половину «кроватки» микросхемы, феерическая мутотень, и, как оказалось, зря!), и… изобрёл внешний ИОН на 0,5% TL431, эмпирически выведя что на 35 ноге (опорное напряжение) мне надо примерно 200 мВ с возможностью оперативной коррекции этого опорного напряжения.
В верхнем плече по расчету стоял резистор 15К. Также эта переделка ИОН индикатора позволила мне отказаться от стабилизатора на 9В, оба узла, и усилитель и индикатор, теперь кормятся от однополярного напряжения +5В. Собрав эту часть и проверив, поставил снятую панель микрушки на ее законное место. Больше ее трогать нельзя, отскочат пятачки выводов.
Отключив на время усилитель шунта, я подцепил индикаторную головку прямо к шунту. Повесил на выход нагрузку, о боги! Она работает! Показывает ерунду, но она работает! И очень хорошо отзывается на регулировку ИОН!
Мне оставалось только изменить (уменьшить) опорное напряжение (это просто, поменял 15 кОм на 39 кОм, и вот наконец-то, мы у цели.
А вот с операционным усилителем не заладилось. Индикатор постоянно уходил в зашкал. На этом тот вечер, когда все это происходило- кончился. Зарядник я пока не отдал.

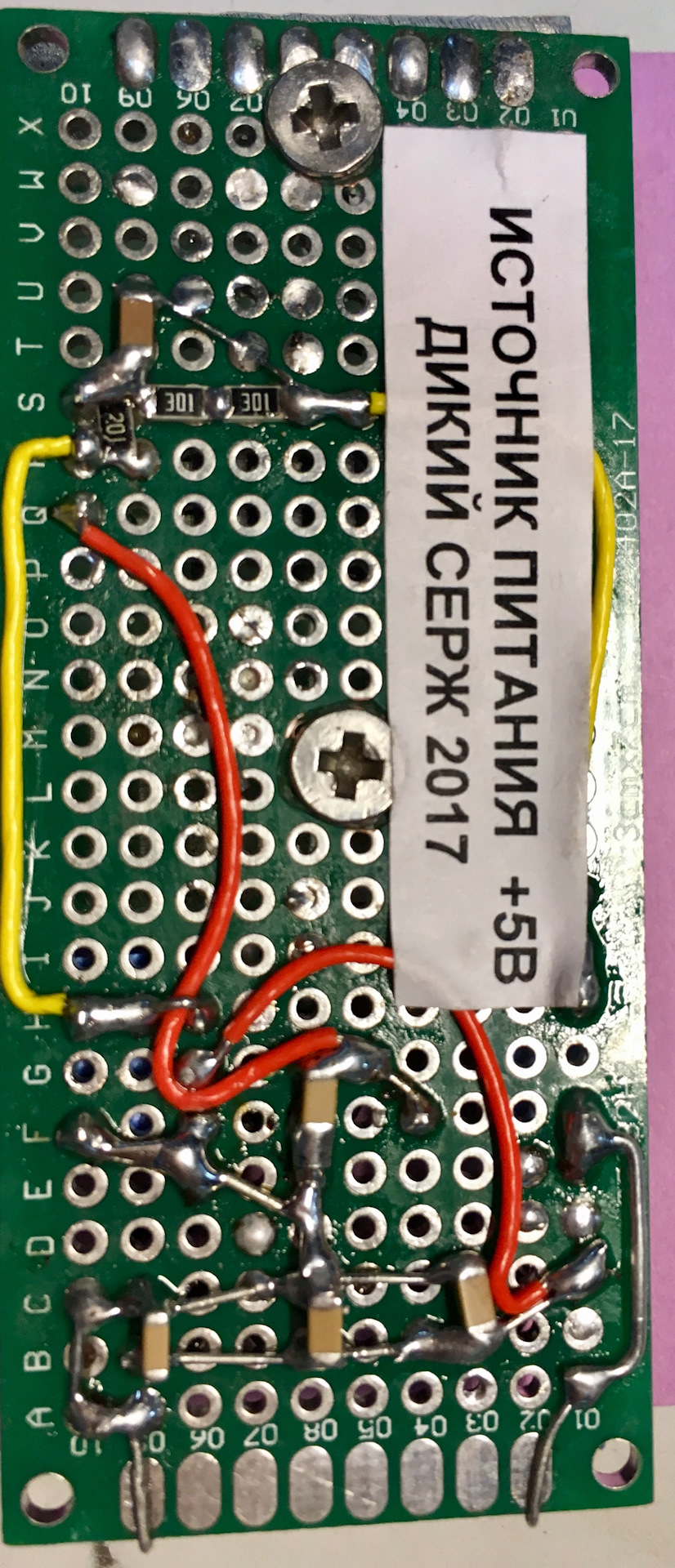

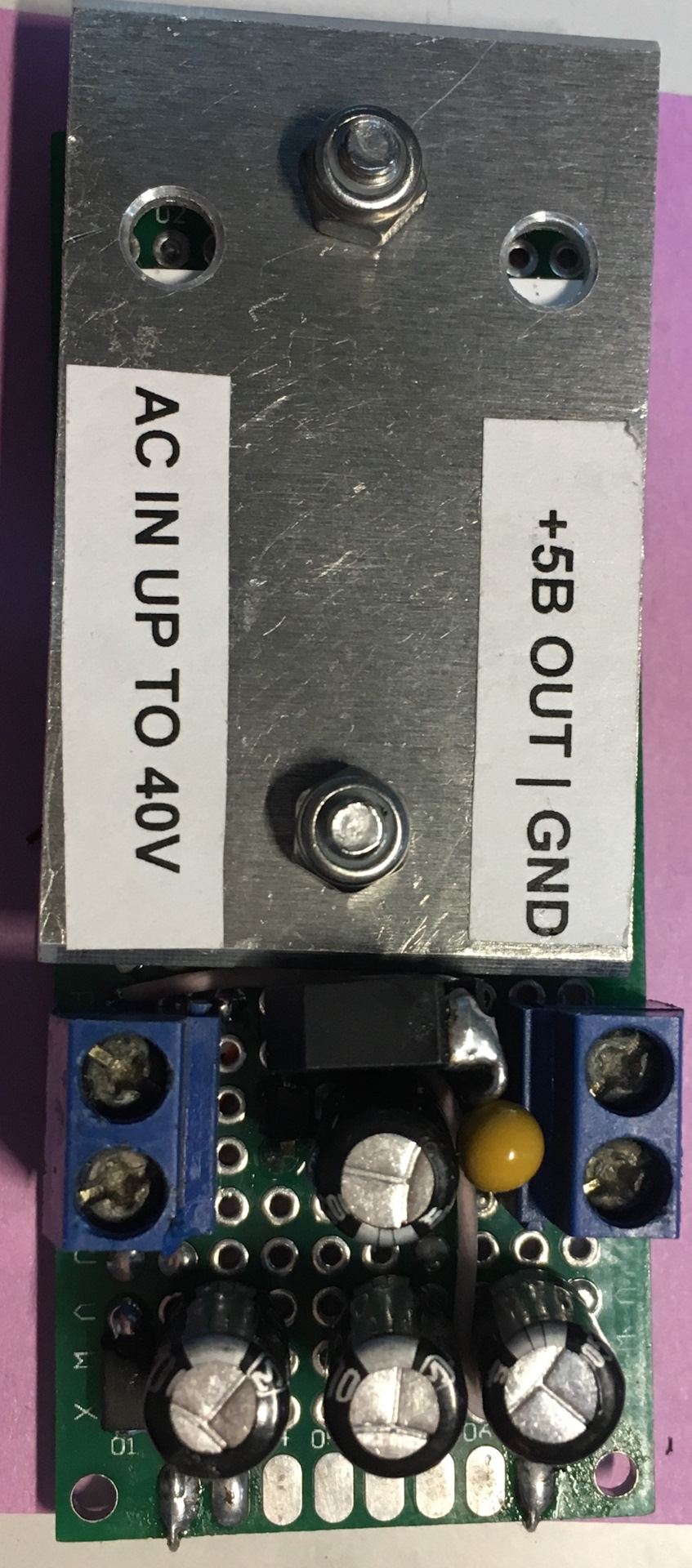

Пришла суббота. Чтобы не прерывать мозговую деятельность, решил закончить работу. Перво-наперво занялся переделкой модуля питания. Выселил из него линию +9В, оставил только одну LM317 и переделал ее делитель, так чтобы она теперь выдавала +5В. Также положил радиатор горизонтально и подложку «элэмки» от него изолировал, по дефолту радиатор соединён с OUT, там 5 В. Ну и поставил винтовые клеммы для удобных подключений. Вот, готовый
Токоизмерительный резистор поменял тоже, с учетом возможностей ОУ, в принципе, у меня он мог бы быть любым, и когда мне предложили фирменные 0,004 Ом 1Вт, я недолго отказывался. Нашелся и специализированный токовый монитор INA, … но поздно! С учётом выросшего напряжения ОУ, поднял опорное напряжение ИОН примерно до полувольта, включил и фигвам. Индикатор в пределе, на экране единичка. Проверил все. Не буду рассказывать, какими словами я ругался. Померил выход ОУ, там десятки милливольт, пропорционально току нагрузки вырастают, все ок. Закоротил вход измерителя, он снова за своё — в пределе. По входу — 0, по выходу перегрузка. Значит, его и стошнило. И тут я касаюсь нежно TC1121, по, на экране выплывают нули, показания приходят в норму! Получается, пропало питание -5В, следом поплыли все референсные напряжения, а вот как в таких условиях питается Микросхема и индикаторы — хз. Пайки все проверил, значит сама миссис TC1121 отчего-то не заводится. UPD!Только что понял! ШАТДАУН у ней отвалился! И она ушла спать! Сучка. У микрушки есть ножка STDN, и она должна быть прицеплена к +5В. Видать она плохо прицеплена, а я про шатдаун и позабыл!
На этой радостной ноте и закончилась суббота. Измеритель в те редкие мгновения, когда он получал оба напряжения, и + и -, работает, ток показывает, причём все расчеты совпали с практикой, показания близкие, надо чуть подкрутить коэффициент усиления ОУ и напряжение ИОН. Регулировку Кус заменить постоянным точным резистором, а окончательно отъюстировать лишь с помощью ИОН.
В принципе осталось немного: разобраться с -5 и собрать готовые модули в корпус. Ну ещё посчитать делитель для функции вольтметра и настроить его. Что уже проще.
Окончание в 3 части.
